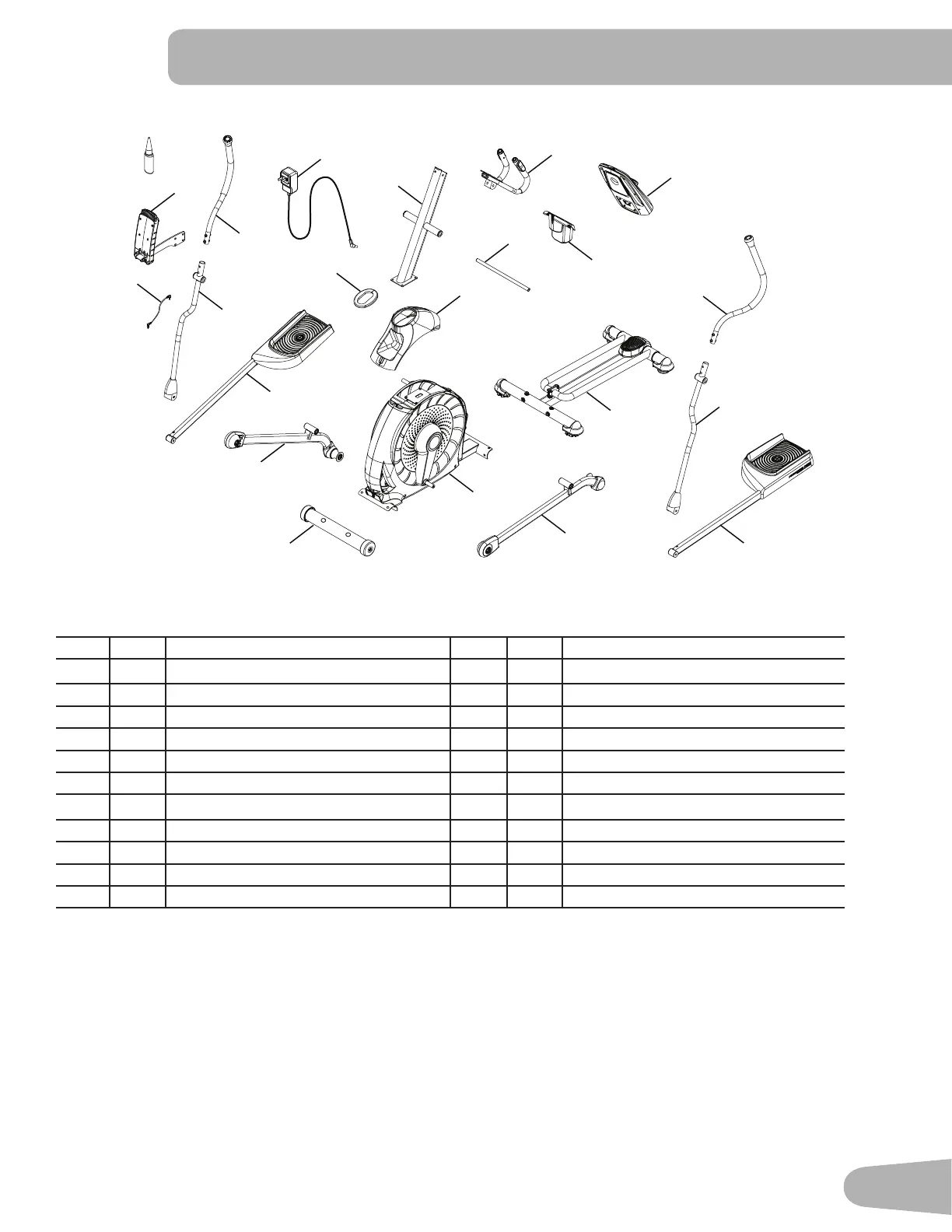

部件

所有区分左右的部件均贴有标记以方便进行组装，其中右侧部件标记为“R”，左侧部件标记为“L”。

项目 数量 说明 项目 数量 说明

1 1 控制面板主架 12 1 上部护罩

2 1 静态手把 13 1 前稳定器

3 1 臂支柱杆 14 1 右腿

4 1 水杯架 15 1 右踏板

5 1 控制面板 16 1 护罩盖

6 1 左上方手把臂 17 1 右下方手把臂

7 1 左下方手把臂 18 1 左上方手把臂

8 1 左踏板 19 1 交流适配器

9 1 轨道组件 20 1 MP3线

10 1 左腿 21 1 手动提升组件

11 1 车架 22 1 瓶装硅酮润滑剂

1

4

6

5

2

3

12

7

8

10

11

9

16

14

13

18

17

15

19

20

21

22
