36
Elektrische bedrading
Nederlands
Installatieprocedure

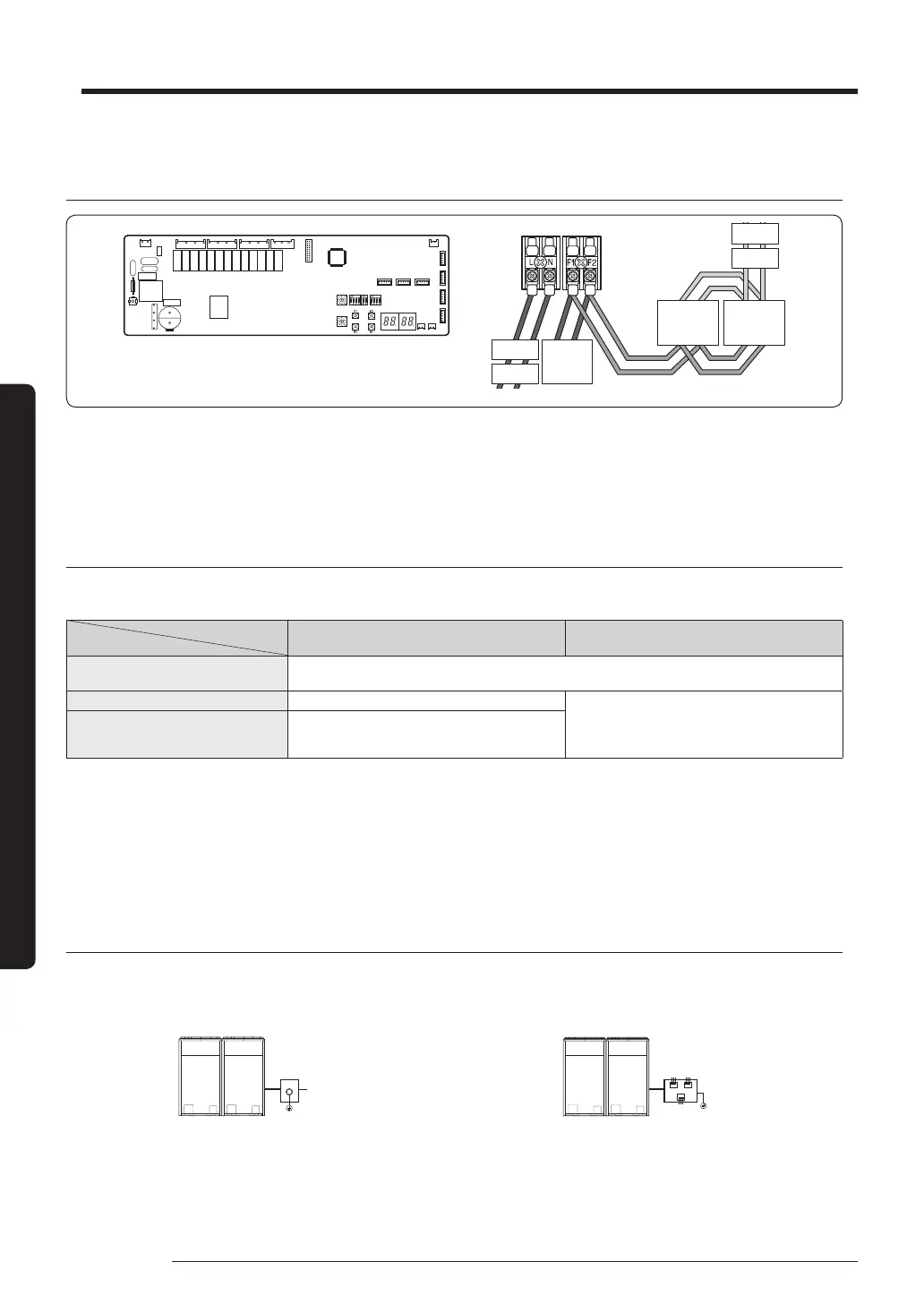

De MCU aansluiten (MCU-S6NEK2N, MCU-S4NEK3N, MCU-S2NEK2N, MCU-S1NEK1N)
Voorbeeld
Buiteneenheid
Binneneenheid
Binneneenheid
ELB
(A) (B)
ELB
MCCB
MCCB
220-240 V~
• (A) De voeding moet apart vanuit de buiteneenheid aan de MCU worden geleverd.
• (B) Sluit de communicatiekabel van de buiteneenheid (F1, F2) aan op de communicatiekabel van de MCU (F1, F2).
Aarden
Het aarden moet worden gedaan door een bevoegd installateur in verband met uw veiligheid.
De stroomkabel aarden
• De standaard van het aarden kan variëren al naargelang de nominale spanning en de plek van installatie van de airconditioner.
• Aard de stroomkabel volgens de volgende tabel.
Stroomconditie
De plek van de installatie.
De geaarde spanning is lager dan 150V De geaarde spanning is hoger dan 150V
Hoge vochtigheid
Aardingswerkzaamheden 3 moeten worden uitgevoerd.
Noot 1)
(Waaronder het geval waarbij een aardlekschakelaar werd geïnstalleerd.)
Gemiddelde vochtigheid Voer aardingswerkzaamheden 3 uit.
Noot 1)
Aardingswerkzaamheden 3 moeten worden
uitgevoerd.
Noot 1)
(Waaronder het geval waarbij een aardlekschakelaar
werd geïnstalleerd.)
Lage vochtigheid
Voer, indien mogelijk, aardingswerkzaamheden 3 voor
uw veiligheid uit.
Noot 2)
Noot 1) Over aardingswerkzaamheden 3.
• Het aarden moet door een gekwalificeerde expert worden gedaan.
• Controleer of de aardverspreidingsweerstand lager is dan 100Ω. De toegestane aardverspreidingsweerstand dient 30~500Ω te zijn
als er een aardlekschakelaar wordt geïnstalleerd (deze kan het elektrische circuit binnen 0,5 seconden uitschakelen in geval van
een kortsluiting).
Noot 2) Aarden op een droge plek.
• De aardverspreidingsweerstand dient lager dan 100Ω te zijn. Zelfs in het ergste geval dient de aardspreidingsweerstand lager dan
250Ω te zijn.
De aarding uitvoeren
• Gebruik een goedgekeurde aardingskabel door de specificaties van de elektrische kabel voor de buiteneenheid te raadplegen.
※ Als er gebruik wordt gemaakt van een exclusieve
aardingsterminal (als de aardingsterminal reeds
op het gebouw is geplaatst).
※ Als de aarding van het schakelbord wordt gebruikt.
Exclusieve
aardingsterminal
Verdeelkast
