35
Nederlands

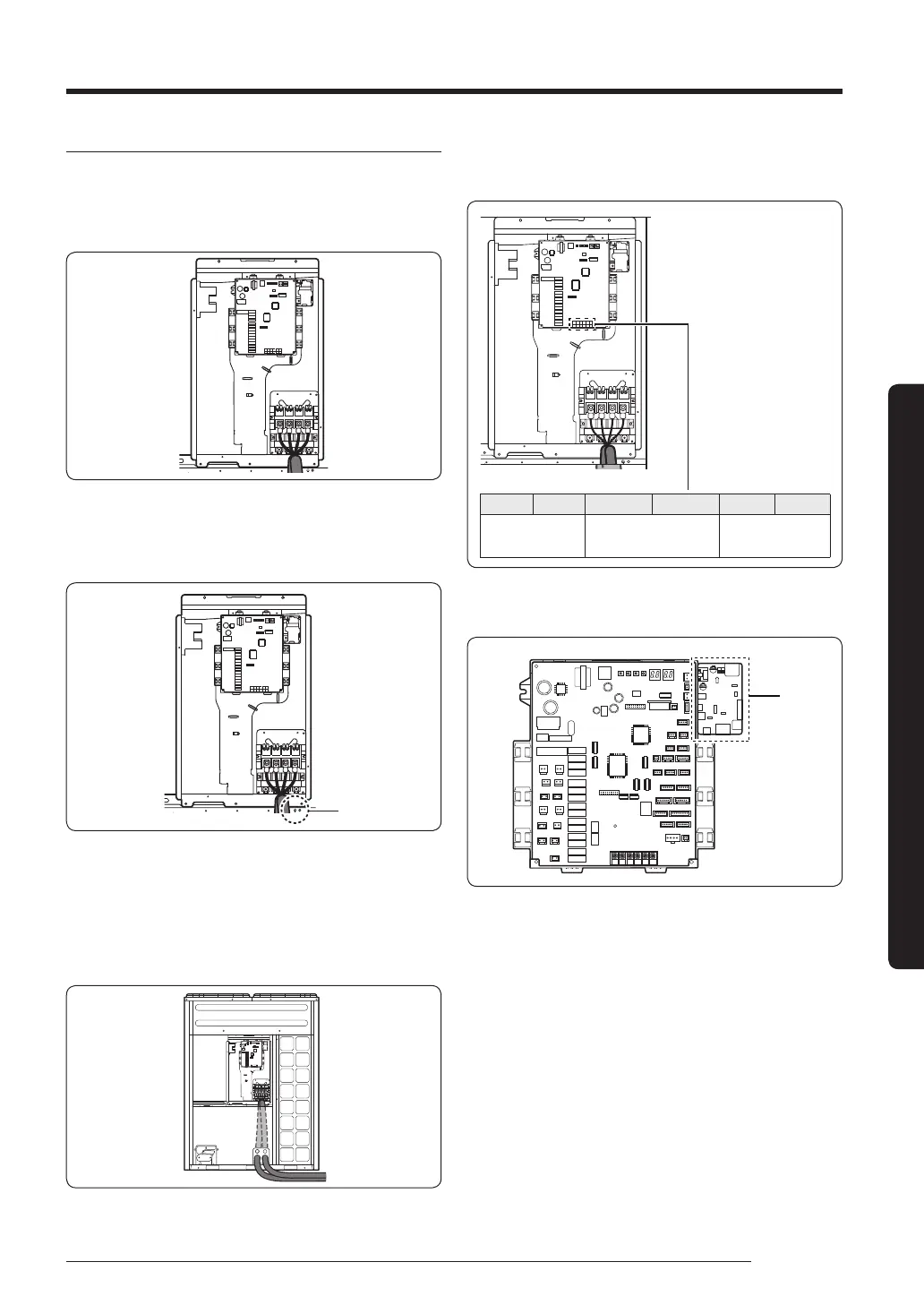

Installatieprocedure
Sluit de ringterminal van de 3-fasige kabel aan.
1 Snijd de stroomkabel tot de juiste lengte en sluit deze aan op de
soldeervrije terminal.
2 Na het aansluiten van de stroomkabel op de terminal zoals
geïllustreerd in de afbeelding, moet u een kabelbinder gebruiken.
3 Maak de behuizing, dat een isolator heeft, vast aan het klemmenbord.
De aardkabel bevestigen.
• Sluit de aardkabel aan op het aardgat aan de binnenkant van de
voedingskast.
Grounding
De stroomkabel eruit trekken
• Via de voorzijde eruit trekken
– Sluit de beschermingsbuis van de stroomkabel aan op de
voedingskast zoals geïllustreerd.
– Let erop dat de stroomkabel niet wordt beschadigd door de
bramen op de uitbreekpoort.
Het systeemapparaat installeren
• Als het aantal geïnstalleerde binneneenheden aangesloten op 16
of minder is.
F1 F2 OF1 OF2 R1 R2
Aansluitblok met
binneneenheid
Aansluitblok met
submodule van
buiteneenheid
Aansluitblok met
systeemapparaat
Waar de interfacemodule te installeren?
(A)
• Installeer de interfacemodle op locatie (A), en houdt daarbij
rekening met de situatie op de installatieplek.
– Raadpleeg de installatiehandleiding van de interfacemodule
voor het installeren ervan.
