19
Nederlands

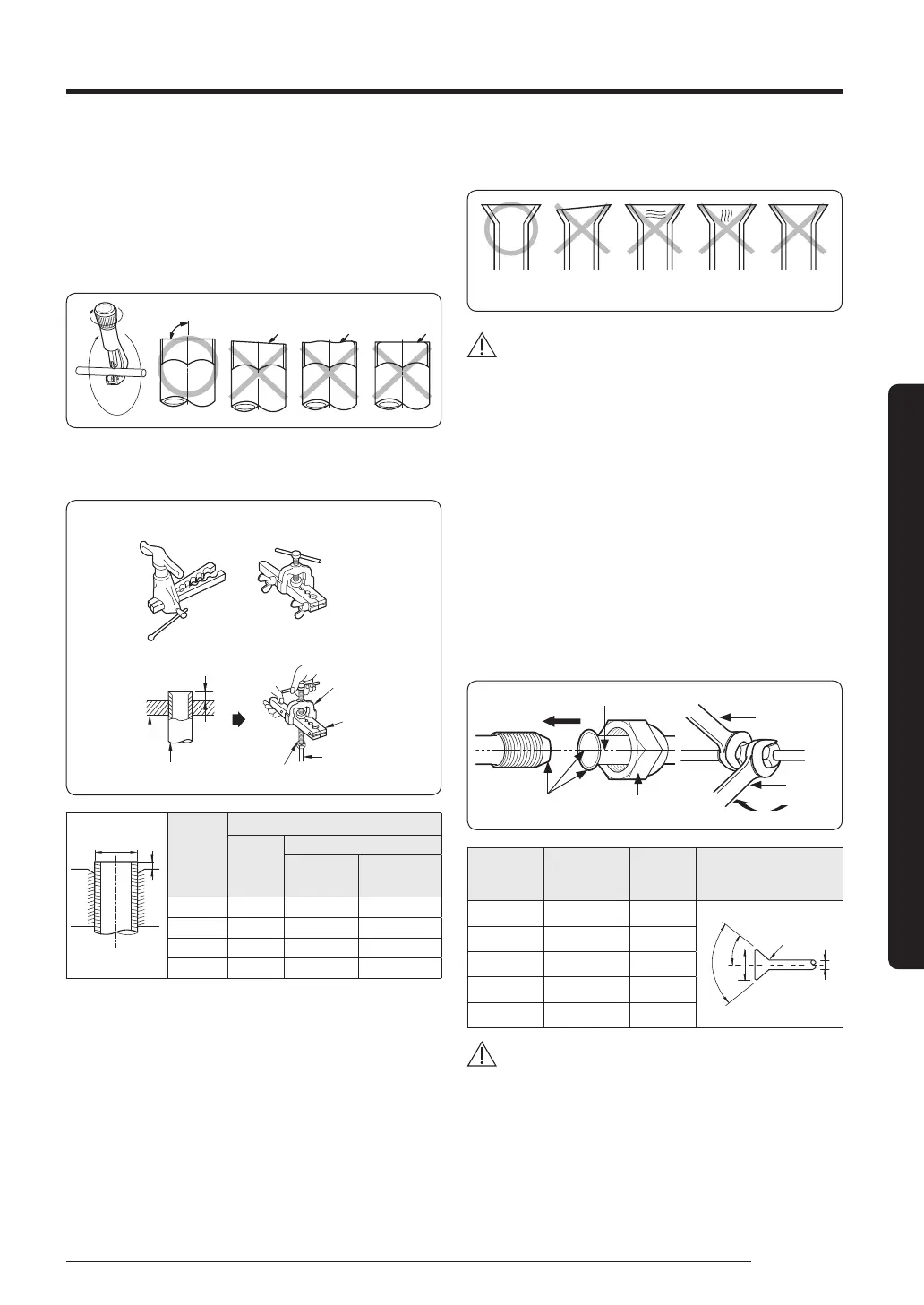

Installatieprocedure
De pijpen snijden of wijder maken.
1 Zorg ervoor dat u over het vereiste gereedschap beschikt.
– Pijpsnijder, afbramer, uitdrijver en buizenhouder, etc.
2 Wilt u de leidingen verkorten? Snijd ze dan met een
pijpsnijder, en zorg ervoor dat de snijrand op een hoek
van90° blijft naar de kant van de buis.
– Raadpleeg de onderstaande illustraties voor correcte
enverkeerde voorbeelden van afgezaagde randen.
90°
Schuin Ruw
Braam
3 Verwijder alle bramen aan de afgezaagde rand van de pijp
door middel van een afbramer.
4 Gebruik een uitdrijver zoals geïllustreerd in het onderstaande.
A
Uitdrijfbalk
Pijp
Juk
Uitdrijfbalk
Pijp
Conische moer
Koppelingstype Vleugelmoertype
[Uitdrijvers]
D
A
Diameter
pijp
[D (mm)]
Diepte van het uitwijdingseel [A (mm)]
Uitdrijver
gebruiken
voor
R-410A
Conventionele uitdrijver gebruiken
Koppelingstype Vleugelmoertype
Ø 6,35 0~0,5 1,0~1,5 1,5~2,0
Ø 9,52 0~0,5 1,0~1,5 1,5~2,0
Ø 12,70 0~0,5 1,0~1,5 1,5~2,0
Ø 15,88 0~0,5 1,0~1,5 1,5~2,0
5 Controleer of u de pijp op de juiste wijze hebt verwijdt.
– Raadpleeg de onderstaande illustraties voor correcte en
verkeerde voorbeelden van verwijde pijpen.
Oneven dikteGebarstenBeschadigd
oppervlak
OplopendCorrect
OPGELET
• Er kan koelmiddelgas gaan lekken als vreemde voorwerpen
of bramen niet worden verwijdert na het afzagen van de pijp.
• Als er vreemde voorwerpen in de pijp terecht komen, dan
kunnen belangrijke interne onderdelen van de eenheid
beschadigd raken of wordt de efficiency van het product
gereduceerd. Dus moet de richting van de pijp neerwaarts
zijn gedurende het zagen of verwijden.
De verwijde pijpen aansluiten
• Controleer of het verwijden correct werd uitgevoed volgens
de standaard grootte.
• Lijn het midden van de pijp uit en draai de conische moer
vast met uw handen. Draai daarna de coninsche moer vast
met een momentsleutel in de richting van de pijp zoals
geïllusteerd in de onderstaande afbeelding.
• Let er op om esterolie aan te brengen op het verwijde
verbindingsdeel.
Sectie conische
aansluiting
Conische
moer
Pijp
Moersleutel
Momentsleutel
Buitendiameter
(D, mm)
Verbindingstorsie
(N·m)
Afmetingen
wartel
(L, mm)
Vorm uitdrijven (mm)
Ø 6,35 14~18 8,7~9,1
90° ±2°
45° ±2°
R 0,4~0,8
L
D
Ø 9,52 34~42 12,8~13,2
Ø 12,70 49~61 16,2~16,6
Ø 15,88 68~82 19,3~19,7
Ø 19,05 100~120 23,6~24,0
OPGELET
• Het stikstofgas moet worden weggeblazen tijdens het lassen
van de pijp.
• Gebruik hierbij de conische moer.
• Let erop dat er geen barsten of verdraaide delen zijn als u de
pijp moet verbuigen.
• Draai de conische moer niet te strak vast.
• R-410A is een koelmiddel met een hoge druk, en er is kans op
lekkage als de verwijde verbinding geen coating van esterolie
is aangebracht. Breng dus esterolie aan op het verwijde
verbindingsdeel.
