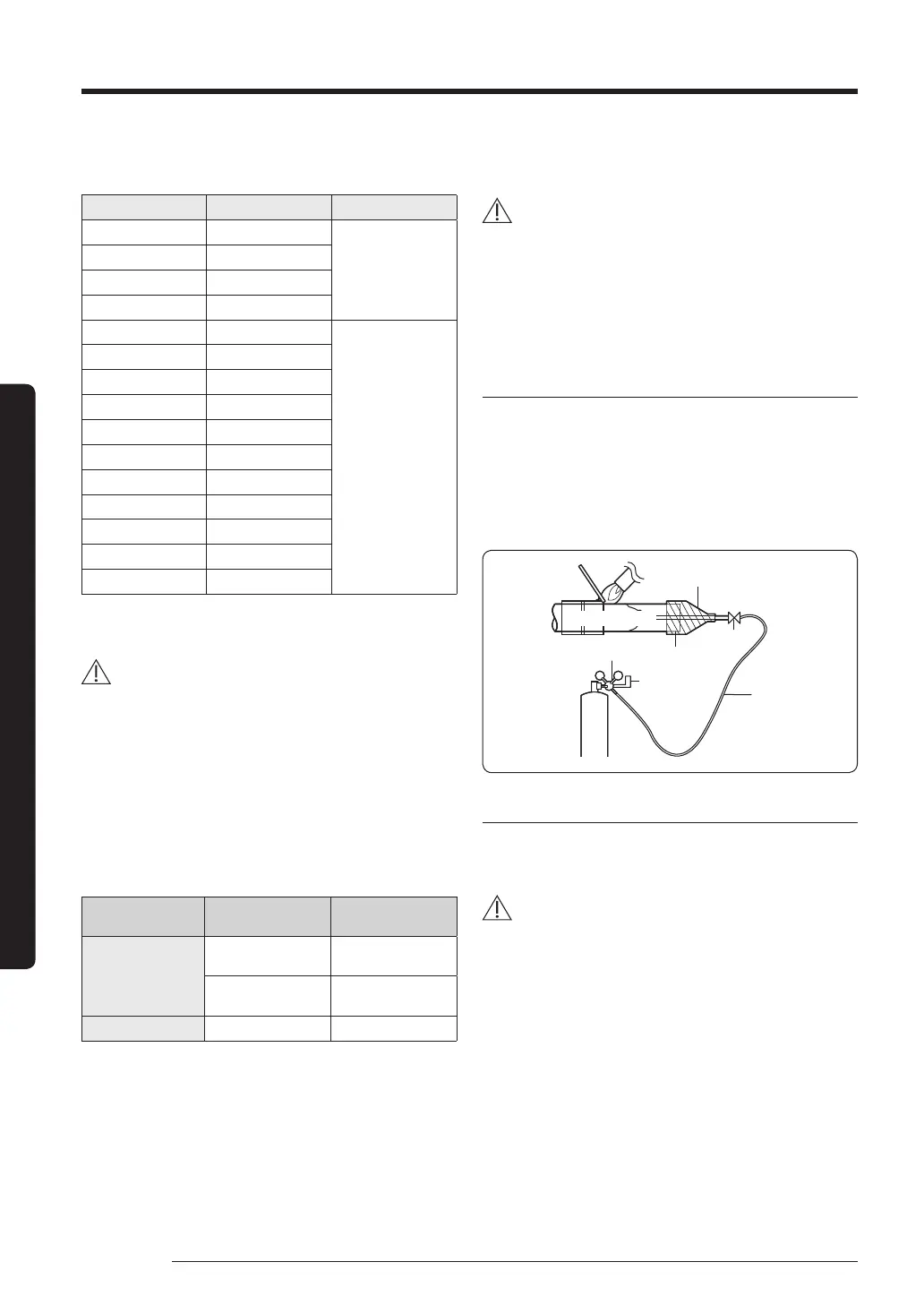

18
Installatie koelmiddelpijp
Nederlands
Installatieprocedure
Hardingsgraad en minimumdikte van
de koelmiddelpijp.
Buitendiameter (mm) Minimum dikte (mm) Hardingsgraad
Ø 6,35 0,70
Geflambeerd
Ø 9,52 0,70
Ø 12,70 0,80
Ø 15,88 1,00
Ø 19,05 0,90
Getrokken
Ø 22,22 0,90
Ø 25,40 1,00
Ø 28,58 1,10
Ø 31,75 1,10
Ø 34,92 1,20
Ø 38,10 1,35
Ø 41,28 1,43
Ø 44,45 1,60
Ø 50,80 2,00
Ø 53,98 2,10
• De materiaalspecificatie (dikte) van de koelmiddelpijpen
moeten voldoen aan de wettelijke normen van de EU en
locale overheden.
OPGELET
• Voor pijpen groter dan Ø 19,05, getrokken type (C1220T-1/2H
of C1220T-H) type geldt dat er een koperen pijp moet worden
gebruikt. Als er een geflambeerd type (C1220T-O) koperen
pijp wordt gebruikt, dan kan de pijp breken als gevolg van de
lage druk weerstand ervan en hierdoor kan letsel ontstaan.
De koelmiddelpijp bewaren
De wijze van opslag en afdichten (vooral tijdens het
installeren is erg belangrijk om te voorkomen dat er vreemde
voorwerpen of water in de pijp terechtkomt. Gebruik de juiste
afdichtingsmethode al naargelang de omgeving.
Plek van
blootstelling
Tijdsduur
blootstelling
Afdichtingstype
Buiten
Langer dan één
maand
Pijp inknijpen
Korter dan één
maand
Afplakken
Binnen - Afplakken
Las- en veiligheidsinformatie over de
koelmiddelpijp
OPGELET
• Belangrijke informatie voor koelmiddelpijpen.
– Zorg ervoor dat er geen vocht in de pijp komt.
– Zorg ervoor dat er geen vreemde voorwerpen en vuil in de
pijp komen.
– Zorg ervoor dat er geen lekkage ontstaat.
– Neem de instructies voor het lassen en opbergen van de
pijp in acht.
Lassen met stikstofspoeling
• Tijdens het lassen van koelmiddelpijpen, moet u ze spoelen
met stikstofgas zoals geïllustreerd in de afbeelding.
• Er kan zuurstof binnen de pijp worden gevormd als u geen
stikstofspoeling uitvoert tijdens het lassen van de pijpen. Dit
kan schade aan belangrijke onderdelen zoals de compressor
en kleppen veroorzaken.
• Gebruik een drukregelaar om de stroomsnelheid van de
stikstofspoeling op 0,05m
3
/u of minder te houden.
Lasdeel
Stikstofgas
Ø 6,35 koperen pijp
Stopklep
Afplakken
Hogedrukslang
Drukregelaar
Stikstofgas
Stroommeter
Richting van de pijp tijdens het lassen.
• De richting van de pijp moet neerwaarts of zijwaarts zijn
tijdens het lassen.
• Voorkom dat de pijp in een opwaartse richting wordt gelast.
OPGELET
• Gebruik een speciale oplossing voor het detecteren van een
gaslekkage als u hierop gaat testen na het lassen van de
pijpen. Als u een oplossing gebruikt met een zwavelachtig
ingrediënt, dan kan dit corrosie bij de pijpen veroorzaken.
