Installation Procedure
Installation Procedure
English

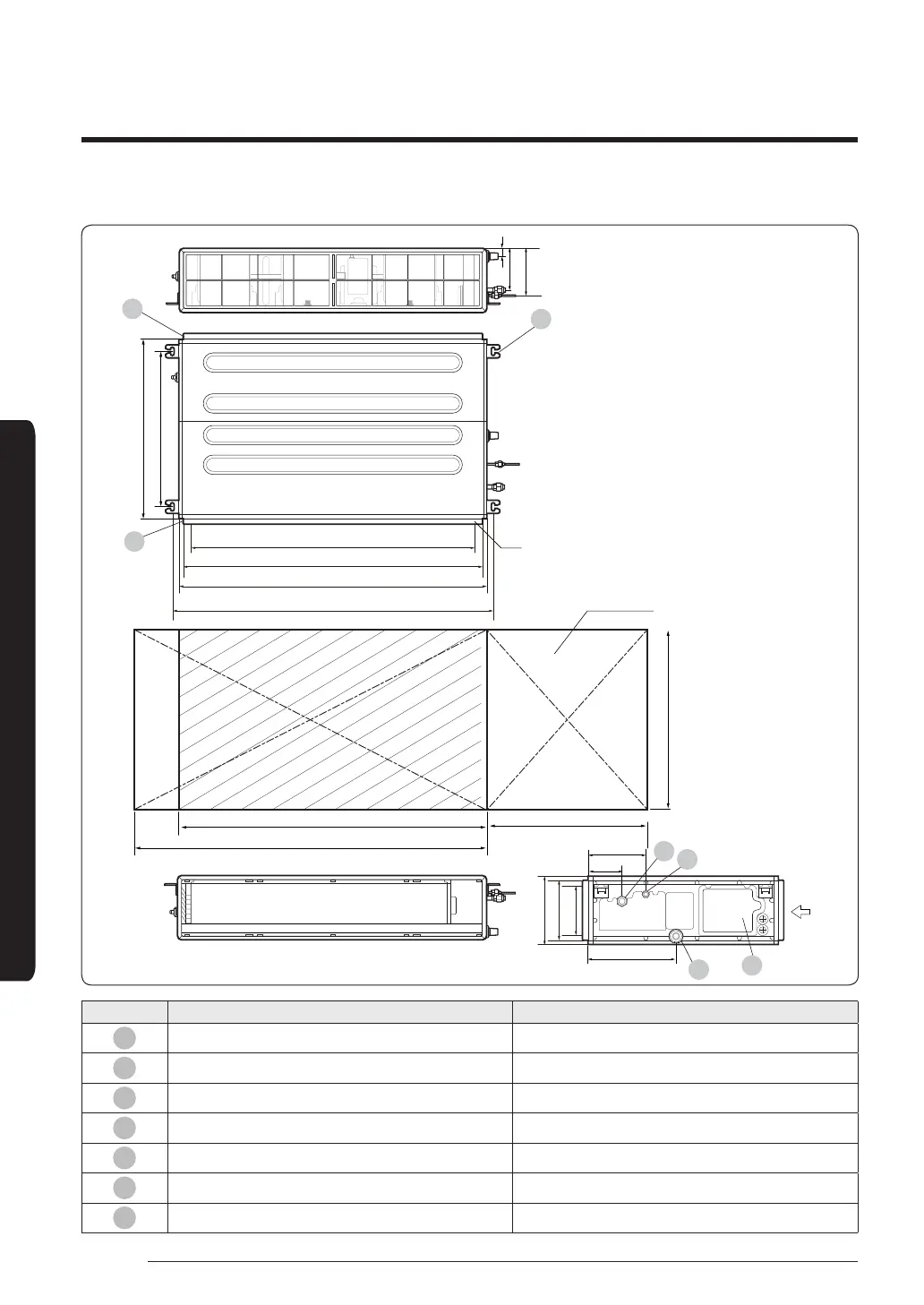

AC024TNMPEC (Unit: mm)
700
604
30-ø3.2 hole
(Air around)
1100(11x100)
1167 (Air outlet duct ange)
1200
1250 (Suspension position)
700
1200
500
1300
Suction sideDischarge side
220
180(2x90)
250
213
125
323
06
07
05
01
02
04
03
185
158
28
Inspection hole
No. Name Description
01
Liquid pipe connection ø6.35(1/4")
02
Gas pipe connection ø15.88(5/8")
03
Drain pipe connection VP25 (OD32)(without drain pump)
04
Power supply connection
05
Air discharge flange
06
Air filter
07
Hanger Bracket M8~M10
