7
Installation Procedure
English

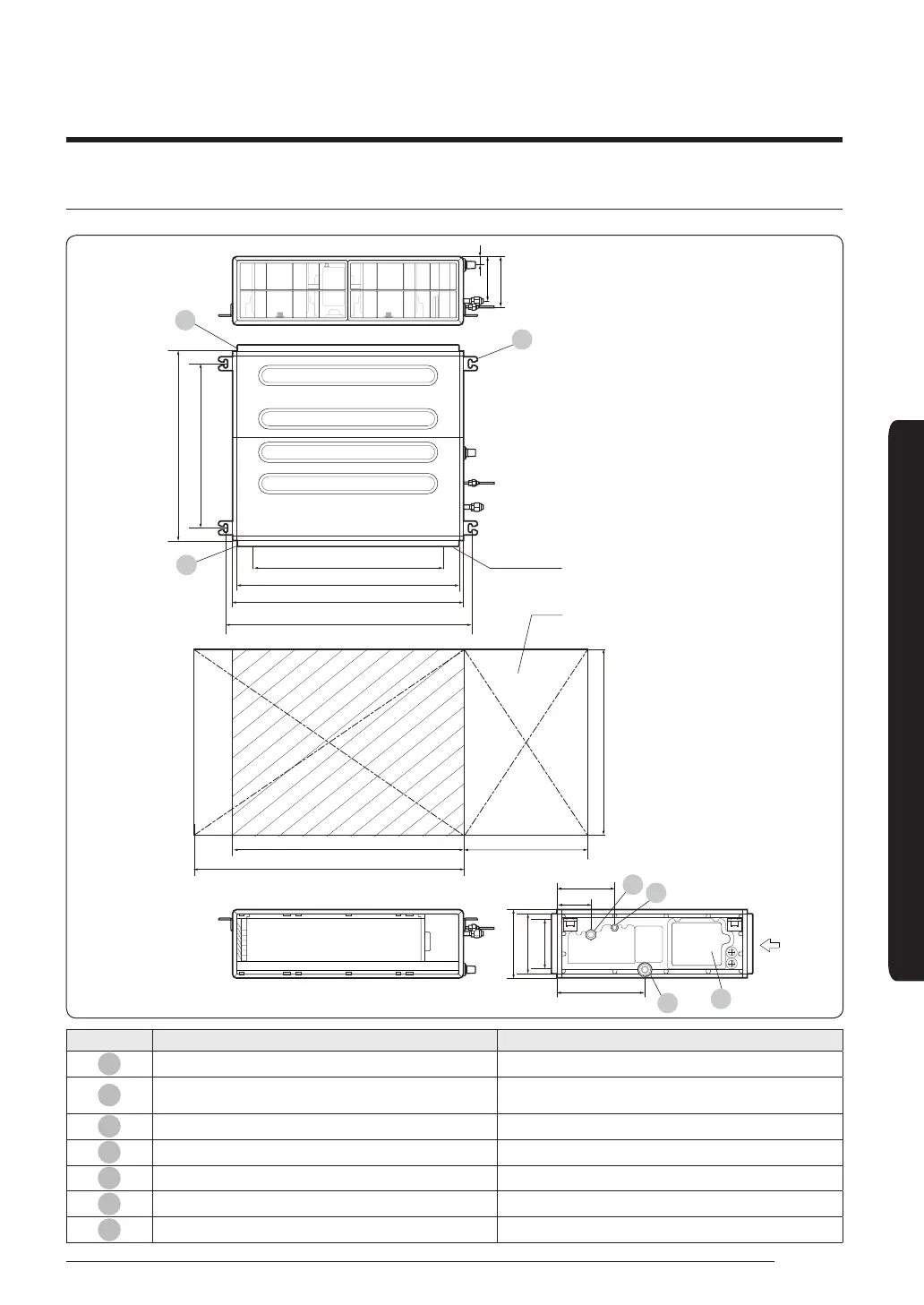

Indoor unit dimensions
AC012TNMPEC, AC018TNMPEC (Unit: mm)
700
700(7x100)
817 (Air outlet duct ange)
850
22-ø3.2 hole
(Air around)
Inspection hole
Suction sideDischarge side
900 (Suspension position)
604 (Suspension position)
700
500850
950
185
158
28
220
180(2x90)
250
213
125
323
06
07
05
01
02
04
03
No. Name Description
01
Liquid pipe connection ø6.35(1/4")
02
Gas pipe connection
AC012TNMPEC : ø9.52(3/8")
AC018TNMPEC : ø12.70(1/2")
03
Drain pipe connection VP25 (OD32)(without drain pump)
04
Power supply connection
05
Air discharge flange
06
Air filter
07
Hanger Bracket M8~M10
