Installation Procedure
English

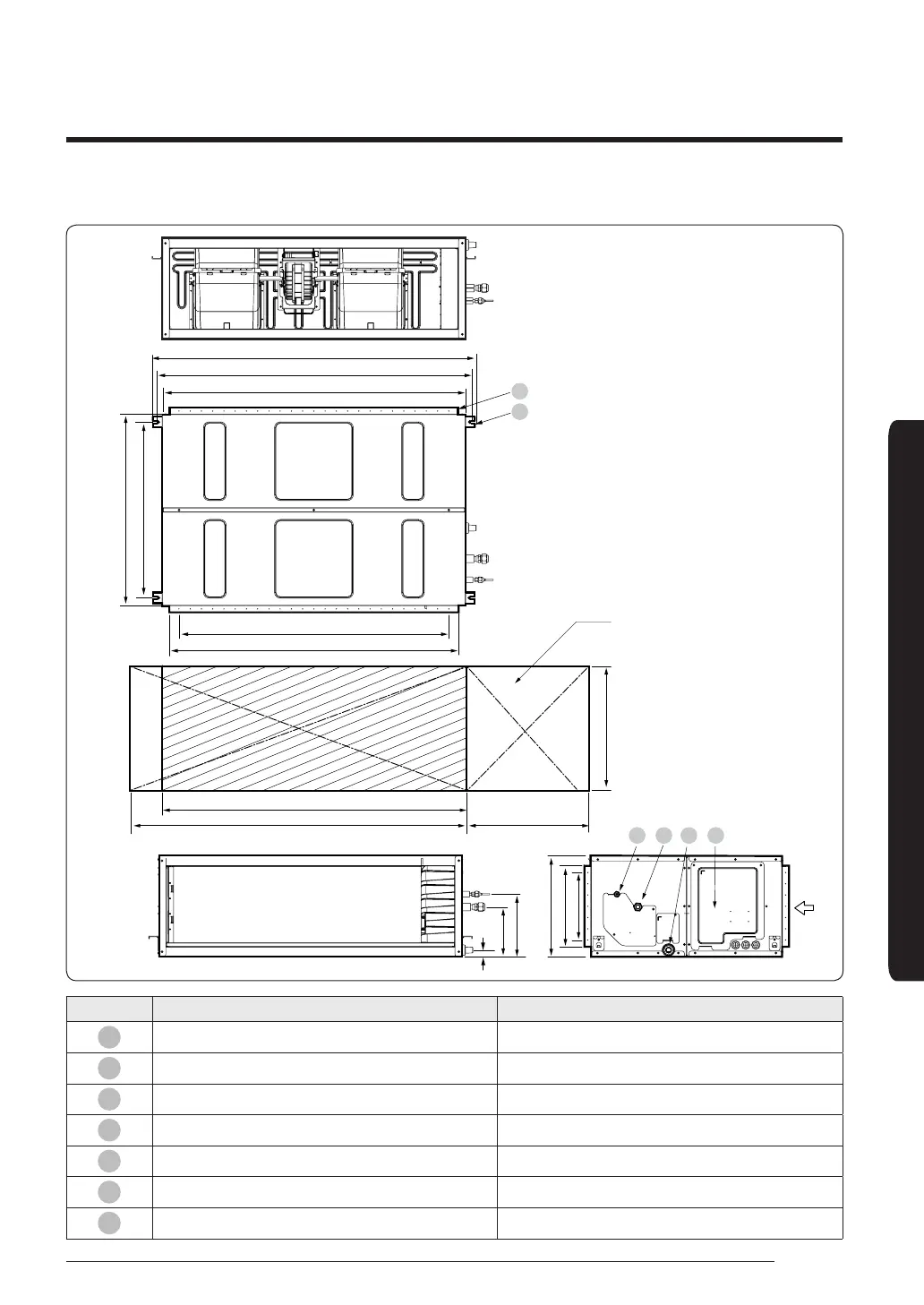

AC060TNHPEC (Unit: mm)
Suction sideDischarge side
Inspection hole
05
06
500
1350
1450
1200(24x50)
1284(Air outlet duct ange)
279
850
850
782(Suspension position)
300(6x50)
360
450
30
220
1439
1392(Suspension position)
1350
1
02 03 04
01
No. Name Description
01
Liquid pipe connection ø9.52(3/8")
02
Gas pipe connection ø19.05(3/4")
03
Drain pipe connection VP25 (OD32)(without drain pump)
04
Power supply connection
05
Air discharge flange
06
Air filter
07
Hanger Bracket M8~M10
