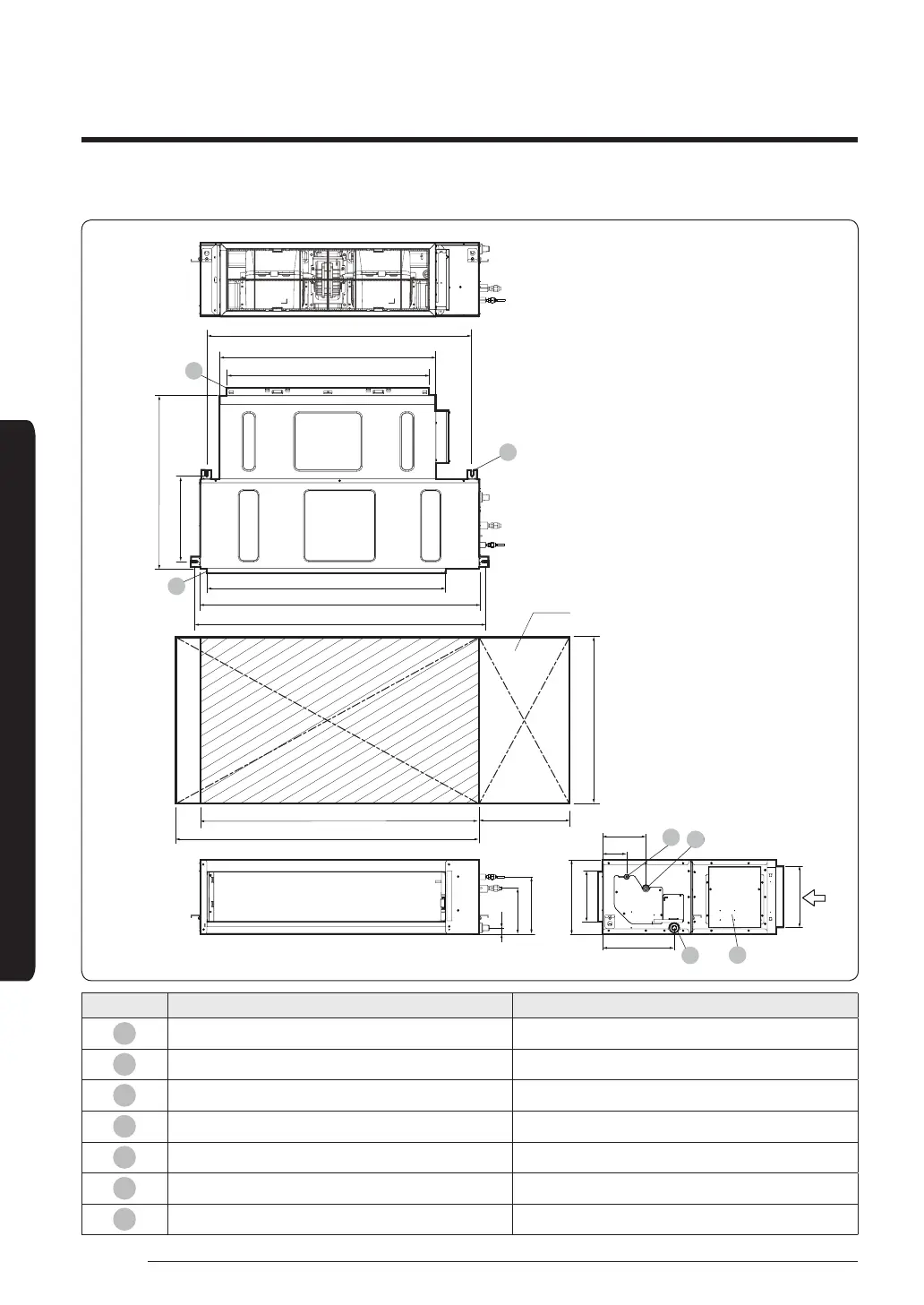

Installation Procedure
Installation Procedure
English
AC054TNMPEC
(Unit: mm)
Suction side
Discharge side
5001350
1450
Inspection hole
837
837
419.5 (Suspension position)
208
115
345
06
5
05
07
1154
(Air outlet duct ange)
982
1045
1287
(Suspension position)
1350
1392 (Suspension position)
277
243
302
360
222
30
1
2
3
02
01
1
03
04
No. Name Description
01
Liquid pipe connection ø9.52(3/8")
02
Gas pipe connection ø19.05(3/4")
03
Drain pipe connection VP25 (OD32)(without drain pump)
04
Power supply connection
05
Air discharge flange
06
Air filter
07
Hanger Bracket M8~M10
