各部の名称とはたらき
8.［OUTPUT MUTE］ボタン
OUTPUT 端子からオーディオ信号を出力するかしないかを設定します。
［OUTPUT MUTE］ボタンの設定に関係なく、PHONES 端子からはオーディオ信号を出力し
ます。
9. 出力レベル・インジケーター
出力される音量が表示されます。［OUTPUT MUTE］ボタンの設定に関係なく、出力レベル・
インジケーターは、オーディオ信号によって点灯します。
10.［PHONES］つまみ
PHONES 端子から出力される音量を調節します。
※ OUTPUT 端子から出力される音量は、TRI-CAPTURE 本体では調節できません。

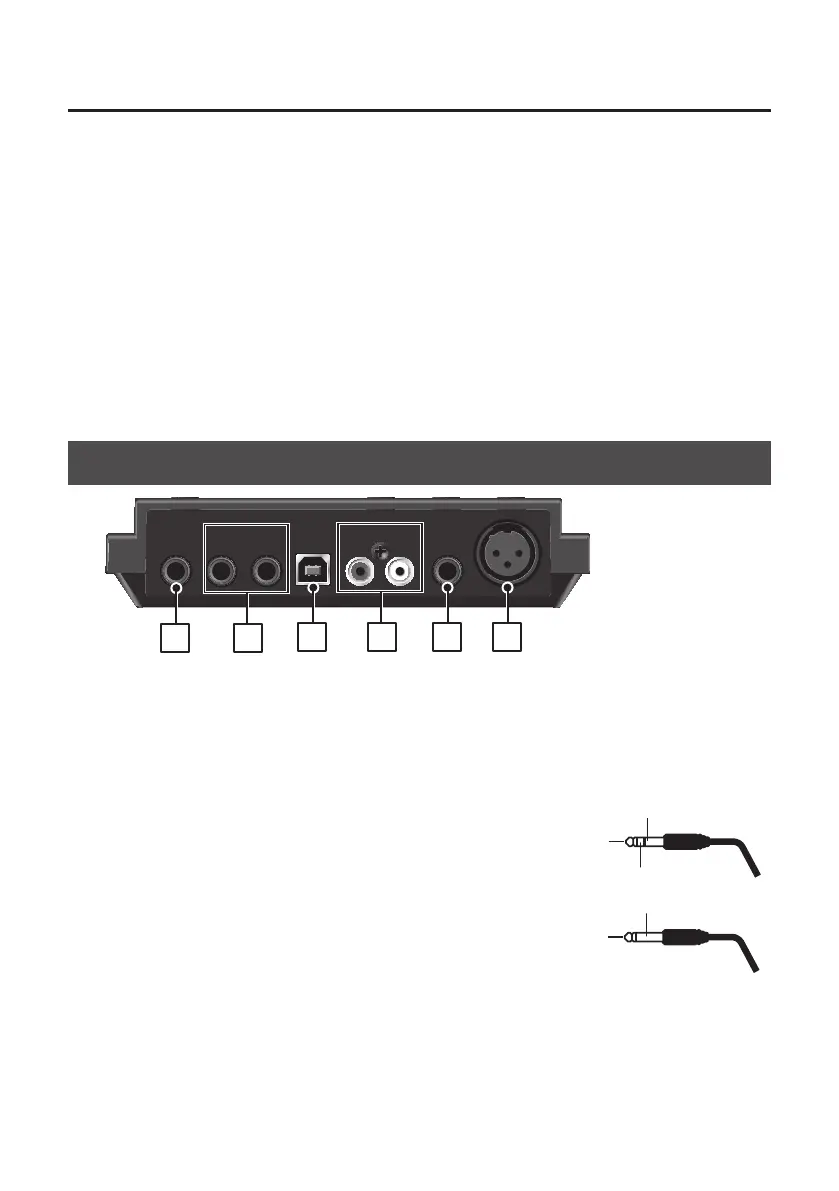

リア・パネル
11 12
13
14
15 16
11.PHONES 端子
ヘッドホンを接続します。［OUTPUT MUTE］ボタンの設定に関係なく、オーディオ信号は
PHONES 端子から出力されます。
12.OUTPUT 端子（TRS バランス、TS アンバランス・タイプ兼用）
アナログ・オーディオ信号が出力されます。
※ TRS バランス・タイプの OUTPUT 端子は、図のよう
に配線されています。接続する機器の配線をご確認の
上、接続してください。
TS アンバランス・タイプの端子も接続できます。
13.USB 端子
パソコンと接続します。
ドライバをインストールしてから接続してください（P. 14）。
GND (SLEEVE)
HOT (TIP)
COLD (RING)
GND (SLEEVE)
HOT (TIP)
