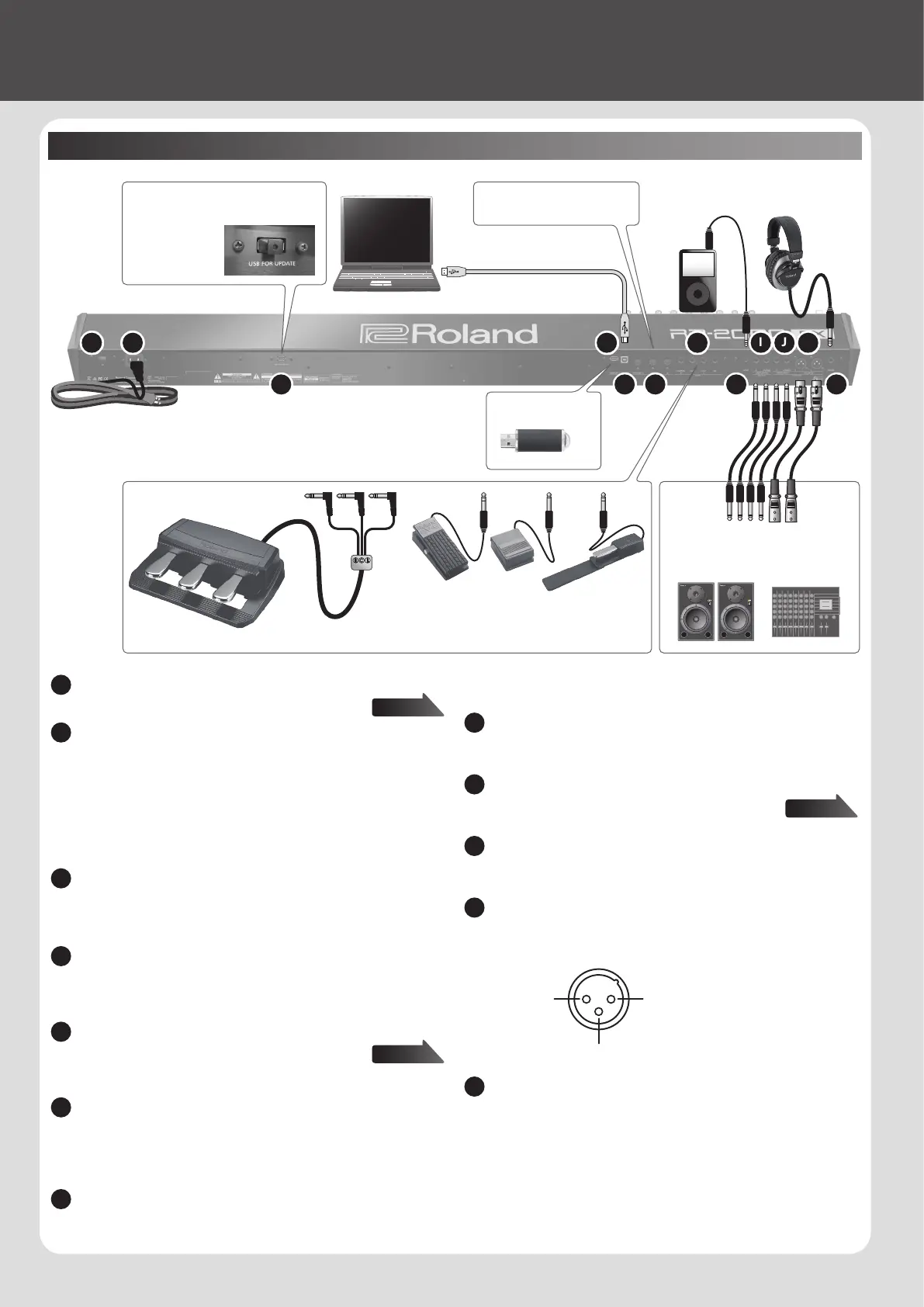

Achterpaneel (aansluiting van de externe apparatuur)Achterpaneel (aansluiting van de externe apparatuur)
A
[
L
]-schakelaar
Deze schakelaar schakelt het apparaat in/uit.
B
AC IN-aansluiting
Sluit het meegeleverde netsnoer aan op deze aansluiting.
* Zet het volume altijd helemaal op nul en schakel alle apparaten uit
voordat u aansluitingen maakt om defecten of storingen aan de
apparatuur te voorkomen.
* Gebruik alleen het opgegeven expressiepedaal. Het aansluiten van
een expressiepedaal van een ander type kan leiden tot defecten en/
of schade aan het apparaat.
C
USB FOR UPDATE-aansluiting
Gebruik deze aansluiting om de RD-2000EX te updaten.
In normale omstandigheden moet u het USB-kapje laten zitten, om de poort te
beschermen.
D
USB MEMORY-poort
Gebruik een in de handel verkrijgbare USB-stick. Houd er rekening mee dat
we niet kunnen garanderen dat alle in de handel verkrijgbare USB-sticks
zullenwerken.
E
USB COMPUTER-poort
U kunt deze poort met uw computer verbinden, zodat
er speelgegevens en een audiosignaal kunnen worden
uitgewisseld met de RD-2000EX.
F
MIDI-aansluitingen (IN, OUT 1, THRU/OUT 2)
Worden gebruikt om externe MIDI-apparaten aan te sluiten, en om MIDI-
berichten te versturen.
De werking van de THRU/OUT 2-aansluiting kan worden veranderd om als MIDI
THRU of als MIDI OUT te werken (p. 26).
G
PEDAL-aansluiting (DAMPER, FC1, FC2, EXT)
Door de bij de RD-2000EX geleverde voetschakelaar aan te sluiten op de
DAMPER-aansluiting, kunt u de schakelaar als een demperpedaal gebruiken.
Wanneer een pedaal is aangesloten op de FC1-, FC2- of EXT-aansluiting, kunt u
vervolgens allerlei functies toewijzen aan het pedaal (p. 21).
H
INPUT-aansluiting
Dit is een audio-invoeraansluiting. U kunt uw digitale audiospeler of andere
geluidsbron hier aansluiten.
I
SUB OUT-aansluiting (L/MONO, R)
Zorgen voor de uitvoer van de audiosignalen. Gebruik voor
mono-uitvoer de L/MONO-aansluiting.
J
MAIN OUT-aansluiting (L/MONO, R)
Deze aansluitingen wordt verbonden met een versterker of een ander
apparaat. Gebruik voor mono-uitvoer de L/MONO-aansluiting.
K
MAIN OUT-aansluiting (L, R) (XLR-type)
Aansluitingen voor een gebalanceerde uitvoer van de audiosignalen. Verbind
deze met mengpanelen of soortgelijke apparaten.
* Penbezetting van MAIN OUT-aansluiting
1: GND2: HOT
3: COLD
1: GND
2: HOT
3: COLD
TIP: HOT
RING: COLD
SLEEVE: GND
L
PHONES-aansluiting
Op deze aansluiting kan een hoofdtelefoon worden aangesloten.
Zelfs wanneer een hoofdtelefoon is aangesloten, zullen de audiosignalen
nog altijd via de OUTPUT-aansluitingen en de BALANCED OUT-aansluitingen
worden uitgevoerd.
pagina pagina 1111
pagina pagina 1818
pagina pagina 1919
naar stopcontact
USB-stick
Voor de aansluiting van een MIDI-
apparaat
Audiospeler StereohoofdtelefoonComputer
A B
C
D
E F
G
H
I
Pedaalunit
(RPU-3)
Expressiepedaal (EV-5)
of
Voetschakelaar (DP-reeks)
J K
L
Mengpaneel, enz.
Monitorluidsprekers
(met voeding)
Deze poort wordt alleen gebruikt voor
updates. In normale omstandigheden
moet u het USB-
kapje laten zitten,
om de poort te
beschermen.
