65
Ranuradora a rodillos 918
999-998-946.10_REV D
65
2. Retraiga el rodillo ranurador completamente.
3. Debe contar con soportatubos apropiados para
apoyar el tubo. Ajuste la altura de los soportatubos
para que el tubo esté a nivel y el diámetro interno del
borde superior del tubo esté asentado sobre la parte
superior del rodillo de mando (vea la Figura 13).
Coloque los soportatubos directamente al frente de
la ranuradora a rodillos. El lugar donde se coloca
cada soporte depende de la longitud del tubo.
Para tubos cortos (vea la Tabla A), use por lo menos
un soportatubos y el eje de mando para apoyar el
tubo. En este caso, el soportatubo debe colocarse
a una distancia ligeramente superior a la mitad del
largo del tubo con respecto a la ranuradora a rodillos.
Tabla A – Largo mínimo y máximo (en pulgadas) del tubo
a ranurar, apoyado en un solo soportatubos
Use por lo menos dos soportes si el tubo es más
largo y coloque cada soporte a una distancia del
extremo igual a ¼ del largo del tubo. Si no apoya
el tubo correctamente, el tubo o el tubo junto con la
máquina se pueden volcar y caer. Siempre use un
soportatubos. Así ayuda a alinear el tubo y a mante-
ner el correcto recorrido del ranurado.

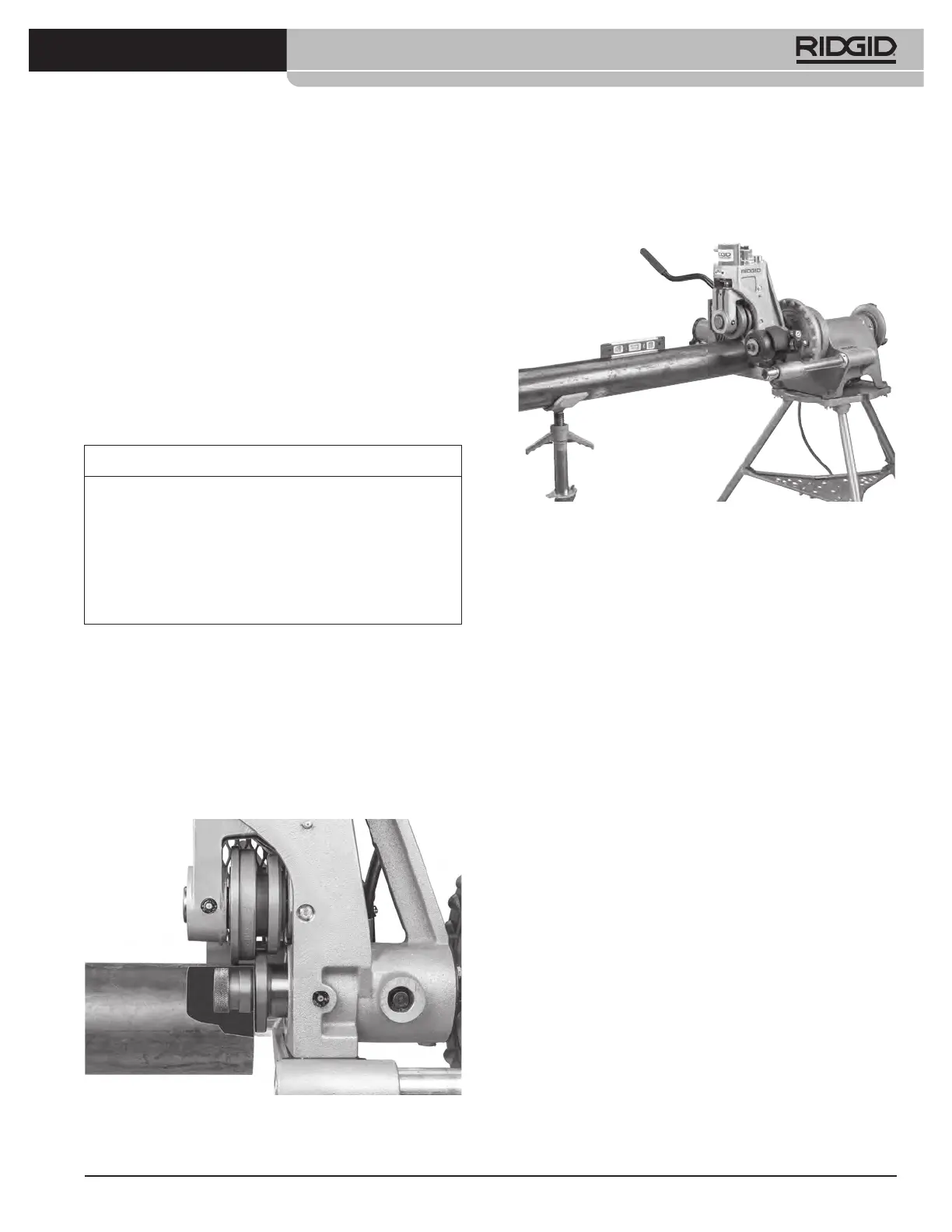

Figura 13 – Colocación del tubo sobre el eje de mando
y al ras con la brida del eje de mando. Se
ha quitado el estabilizador para mejorar la
claridad de la imagen.
4. Coloque el tubo sobre los soportes. El extremo del
tubo debe estar al ras con la brida del eje de mando.
El interior del tubo debe estar en contacto con la
parte superior del eje de mando (Figura 13). Asegure
que el tubo esté bien agarrado y estable.
Figura 14 – Nivelación del tubo
5. Haga avanzar el rodillo ranurador hasta que toque
el tubo y lo agarre suavemente. No permita que el
rodillo ranurador penetre en el tubo.
6. Confirme que el tubo esté en la posición correcta. Si
el tubo está mal colocado, es posible que la ranura
no siga el trayecto debido.
• El extremo del tubo debe estar al ras contra la
brida del eje de mando.
• La recta central del tubo y la recta central del eje
de mando deben estar en paralelo. Esto se puede
verificar con un nivel colocado sobre el cilindro hi-
dráulico y sobre el tubo. Vea la Figura 14.
• La ranuradora a rodillos y la máquina deben estar
bien asentadas en el suelo. Si la máquina se está
levantando del suelo, indica que los soportatubos
están mal colocados y es necesario ajustar su po-
sición.
7. Operación preferida, con el conmutador en el
ajuste REV: Coloque el tubo y los soportatubos
ligeramente descentrados, desviados en aproxima-
damente ½ grado (como 1" a 10 pies de distancia
desde la ranuradora a rodillos) hacia el operario.
Si el tubo y la ranuradora a rodillos están bien ali-
neados, se asegura el correcto recorrido sobre el
tubo durante el ranurado (vea la Figura 15). Este es
el descentrado apropiado cuando se ranura con la
máquina estando el conmutador en el ajuste REV, y
funciona con el estabilizador.
Operación alternativa, con el conmutador en
el ajuste FOR: Si está usando la máquina con el
Diám. Largo Largo Diám. Largo Largo
nominal mínimo máximo nominal mínimo máximo
1 8 36 4 8 36
1
1
/
4
8 36 4
1
/
2
8 32
1
1
/
2
8 36 5 8 32
2 8 36 6 D.E. 10 30
2
1
/
2
8 36 6 10 28
3 8 36 8 10 24
3
1
/
2
8 36 10 10 24
4 8 36 12 10 24
