Ranuradora a rodillos 918
999-998-946.10_REV D
64
Preparación del tubo
Estas son instrucciones generales. Siempre
siga las recomendaciones específicas del fabricante del
acoplamiento ranurado para la preparación del extremo
del tubo. Si no sigue estas recomendaciones, podría pro-
ducirse una conexión mal hecha y causar fugas.
1. Conozca las especificaciones de los tubos que se
pueden ranurar. Un tubo que no cumple con las
especificaciones puede causar fugas y otros pro-
blemas. El ovalamiento del tubo no debe exceder
la tolerancia total de diámetro exterior listado en las
Especificaciones estándar del ranurado a rodillos,
Tabla II.
2. Corte el tubo para obtener la longitud deseada.
Conozca cuál es la longitud mínima para ranurar el
tubo.
• Los tubos de un diámetro de 5" o menos no deben
tener una longitud inferior a 8" (20 cm).
• Los tubos de un diámetro de 6" a 12" no deben
tener una longitud inferior a 10" (25 cm).
Si ranura un tubo demasiado corto, aumenta el riesgo
de lesiones por enmarañamiento y de aplastarse los
dedos.
3. Asegure que el extremo del tubo esté cortado en
ángulo recto y no tenga rebabas. Las rebabas pue-
den enganchar o cortar los guantes o los dedos
durante el ranurado. El método de cortar el extremo
y las rebabas grandes pueden afectar la calidad de
la ranura labrada y dificultar la trayectoria del ranu-
rado. No intente ranurar un tubo que ha sido cortado
con un soplete.
4. Quite los gotas de soldadura internas y externas,
depósitos, costuras, incrustaciones, suciedad, óxido
y otros contaminantes en las 2" finales, o más, del
extremo del tubo. No corte partes planas en la zona
donde se asienta la junta obturadora, p66-ya que podría
causar fugas. Los contaminantes podrían atascar el
moleteado del rodillo de mando y alterar la rotación
del tubo y el recorrido de la ranura en el tubo durante
el ranurado.
Avance y retracción del rodillo ranurador
La bomba hidráulica controla el movimiento del rodillo
ranurador.
• Para avanzar el rodillo ranurador, coloque la manivela
de la bomba en la posición de avance y luego mueva
la manivela de la bomba hacia arriba y hacia abajo.
• Para retraer el rodillo ranurador, coloque la manivela
de la bomba en la posición de retracción. Vea la
Figura 11.

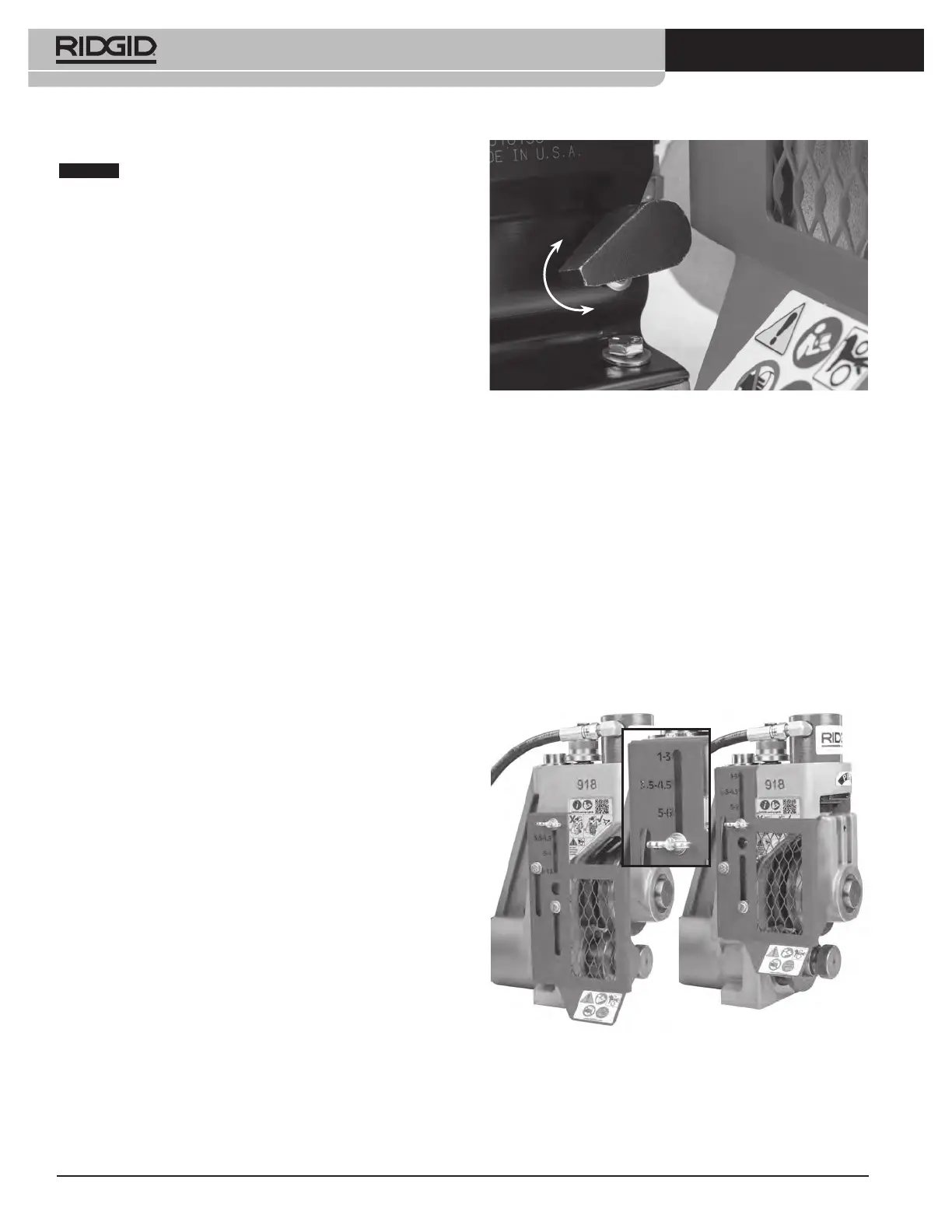

Figura 11 – Posición de la manivela de liberación de la
bomba
Ajuste de la cubierta protectora
1. Confirme las dimensiones del tubo que desea ranurar.
2. Ubique los diámetros de tubos grabados en la cu-
bierta protectora. Encuentre los límites dentro de los
cuales se encuentra el tubo.
3. Afloje el tornillo de mariposa. Ajuste la posición de
la cubierta para que la posición del tornillo de ma-
riposa esté entre los límites de diámetros de tubo.
Ajuste la cubierta protectora correctamente para re-
ducir el riesgo de enmarañamiento y lesiones graves
(Figura 12).
4. Apriete bien el tornillo de mariposa.
Figura 12 – Ajuste de la cubierta protectora
Colocación del tubo en la ranuradora a
rodillos
1. Confirme que el conmutador de la máquina esté en
posición de apagado (OFF).
Avance
Retracción
AVISO
