Ranuradora a rodillos 918
999-998-946.10_REV D
62

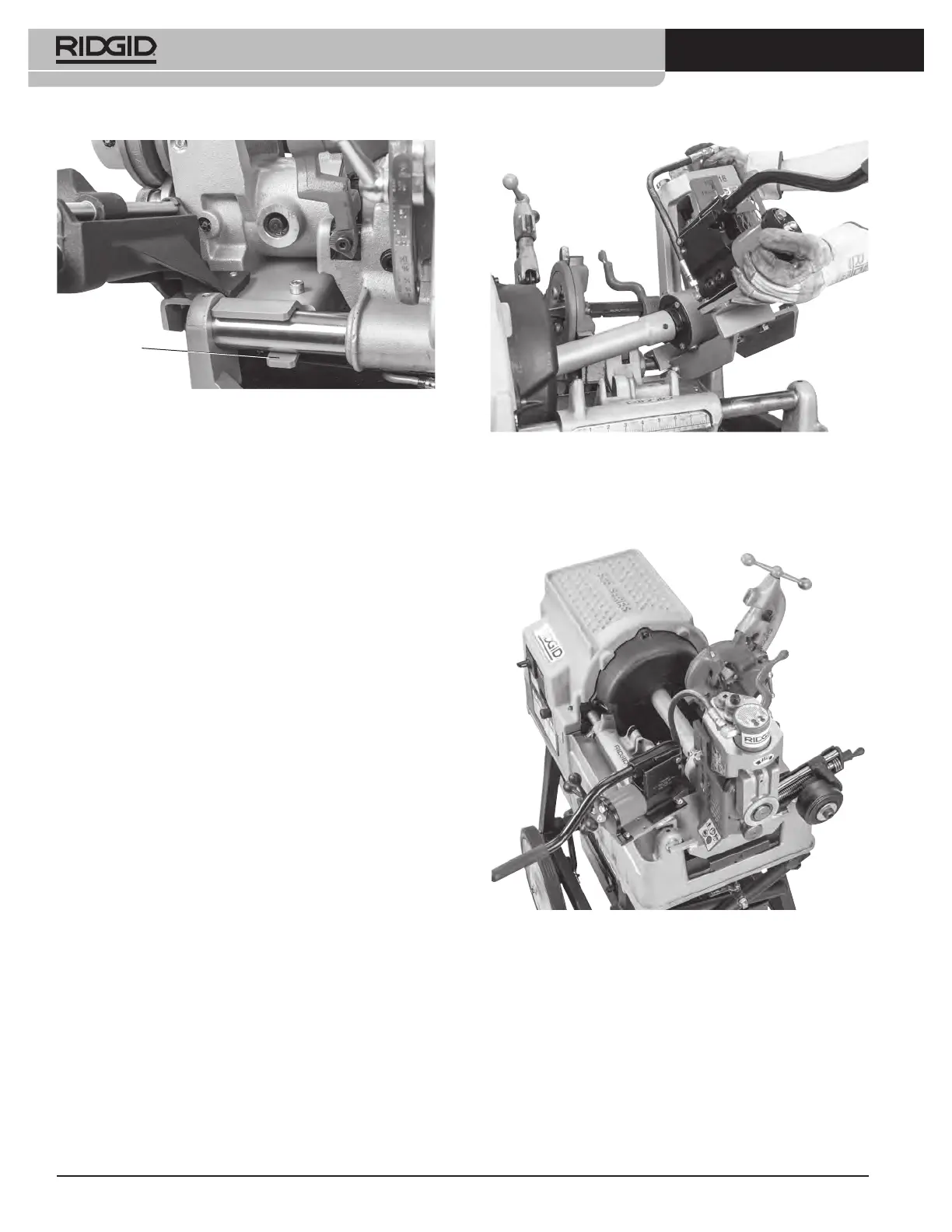

Figura 8 D – Instalación de la pieza de anclaje
Instalación de la ranuradora 918 en
roscadoras 535 o 1224
Por lo general, la ranuradora 918 se puede instalar en
roscadoras 535 y 1224 con la barra de accionamiento ya
colocada, pero también se puede instalar por separado,
como se hace con las roscadoras Compact 300 y 1233
(vea la sección correspondiente).
Si usa la ranuradora 918 con la roscadora 535 de man-
dril automático, instale la roscadora de manera que las
mordazas del mandril agarren el tubo durante la rotación
REV de la roscadora, como se explica en la sección
Roscado a la izquierda del manual del operario de la
roscadora 535.
1. Confirme que la ranuradora 918 esté correctamente
instalada sobre la base que le corresponde a la ros-
cadora utilizada. Fije bien la barra de accionamiento
al eje de mando.
2. Coloque el carro de la máquina hacia el mandril
delantero y levante los accesorios del carro para
alejarlos del operario. Coloque el escariador dentro
del cabezal roscador para fijarlo y reducir el riesgo
de contacto.
3. Abra completamente el mandril delantero de la ros-
cadora.
4. Estando el extremo de la barra de accionamiento
dentro del mandril de la roscadora, coloque la ranura
abierta de la base (del lado del estabilizador) sobre
el riel trasero del carro y baje la bomba sobre el riel
delantero del carro. Vea la Figura 9.
Figura 9 – Ranuradora 918 sobre la base de instalación
de la roscadora 535
5. Estando la ranuradora 918 en el extremo de la rosca-
dora, apriete bien el mandril delantero de la roscadora
sobre la barra de accionamiento. Vea la Figura 10.
Figura 10 – La ranuradora 918 instalada sobre la rosca-
dora 535 A y la roscadora 1224
62
Pieza de
anclaje
