Ranuradora a rodillos 918
999-998-946.10_REV D
61
Instalación de la ranuradora 918 en
roscadoras Compact 300 o 1233
Si la roscadora Compact 300 o la roscadora 1233 están
montadas con la base sobre patas tubulares rectas, no
las use con la ranuradora a rodillos 918 porque la ins-
talación no tendrá la estabilidad suficiente para resistir
las fuerzas del ranurado. Para este uso se dispone de
patas con mejor estabilidad (N.º de catálogo 56532). Vea
en la Figura 8 A la correcta orientación de las patas. Los
pernos de 10 mm atraviesan los agujeros en las patas
para lograr la correcta orientación de las patas.
La ranuradora a rodillos 918 no se puede utilizar con má-
quinas montadas sobre el soporte plegable 250, porque
la manilla del soporte interfiere con el tubo que se desea
ranurar. La ranuradora 918 con una base apropiada se
puede usar con soportes 100 A, 150 A y 200 A.
1. Confirme que la ranuradora 918 esté bien instalada
sobre la base que corresponda para la roscadora
que usará.
2. Coloque el carro de la máquina hacia el mandril
delantero y levante los accesorios del carro para
alejarlos del operario. Coloque el escariador dentro
del cabezal roscador para fijarlo y reducir el riesgo de
contacto.
3. Abra completamente el mandril delantero de la ros-
cadora. Introduzca la barra de accionamiento dentro
del mandril de la roscadora pero todavía no la fije.
4. Coloque la ranura abierta (del lado de la bomba) de
la base sobre el riel delantero del carro (Figura 8 B).
Baje el estabilizador hacia el riel trasero del carro.
5. Coloque la barra de accionamiento sobre las partes
planas del eje de mando. Alinee las partes planas
del eje de mando con los tornillos de montaje en la
barra de accionamiento y apriételos bien.
6. Estando la ranuradora 918 en el extremo de la
roscadora, apriete bien el mandril delantero de la
roscadora sobre la barra de accionamiento. Vea la
Figura 8 C.
7. Coloque la pieza de anclaje debajo del riel trasero
del carro y fíjela. Vea la Figura 8 D.

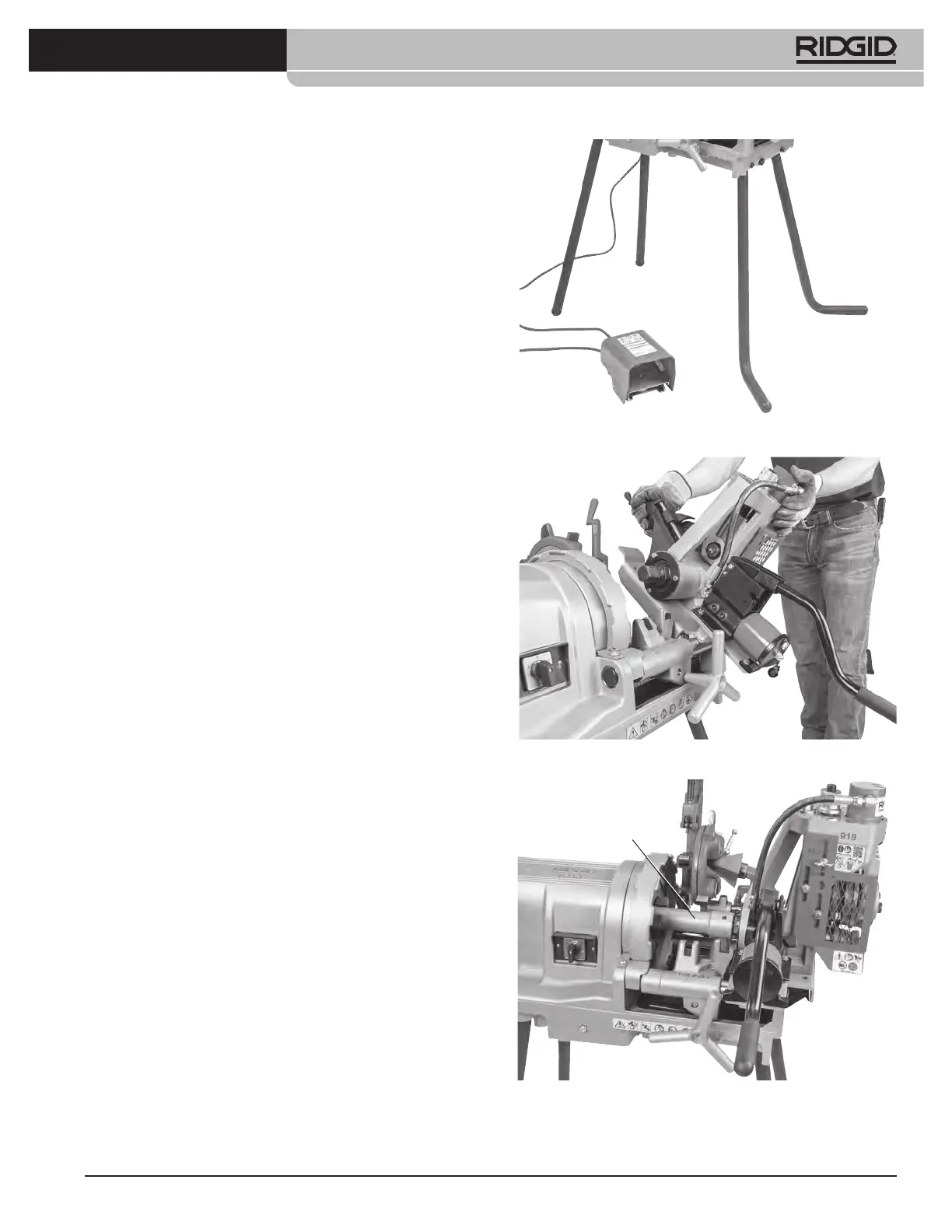

Figura 8 A – Patas tubulares (N.º de catálogo 56532) en
posición correcta
Figura 8 B – Instalación de la ranuradora 918 en la
roscadora 1233
Figura 8 C – Instalación de la barra de accionamiento
Barra de
accionamiento
