57
Ranuradora a rodillos 918
999-998-946.10_REV D
57

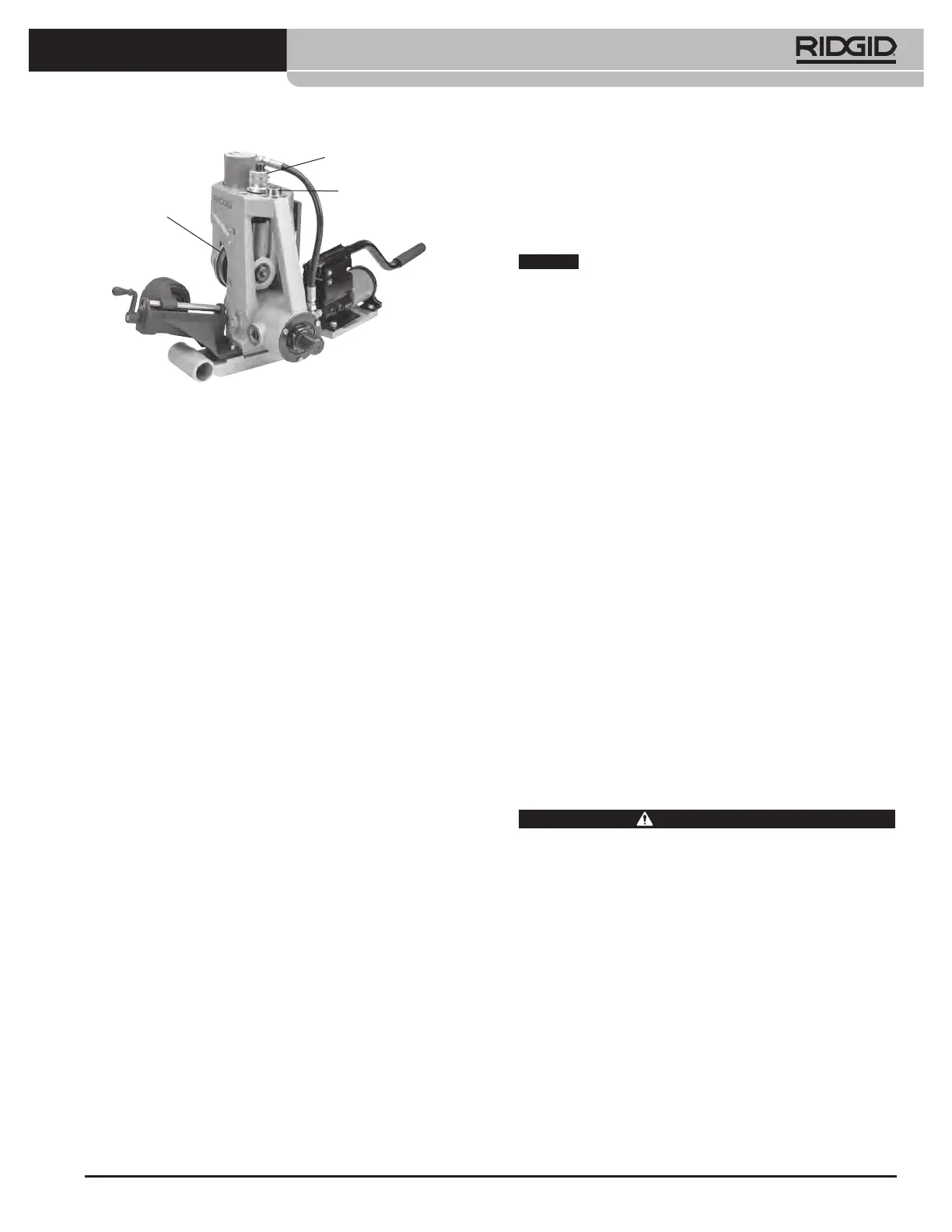

Figura 1 B – Ranuradora a rodillos 918
Especicaciones
Material del tubo ...... Acero, acero inoxidable, aluminio y
PVC
Capacidad
Juegos de rodillos ranuradores
estándar ................. Tubos de acero de cédula 10 y 40,
de 2" a 6"
Juegos de rodillos ranuradores
opcionales ............. Tubos de acero de cédula 10 y de
8" a 12"; de cédula 40*, de 8"
Tubos de acero de cédula 10 y 40,
de 1¼" a 1½"
Tubos de cobre de 2" a 6" (tipo K,
L, M y DWV)
Consulte en las Tablas I, II y III otros
materiales y espesores de pared.
Ajuste de diámetro en
la ranura ................... Calibre de profundidad y tuerca de
ajuste de profundidad
Accionamiento ......... Bomba hidráulica manual de dos
etapas
Estabilizador ............ De ajuste manual, para tubos de
2½" a 12"
Bases de montaje
disponibles ............... Accionamiento motorizado 300 de
RIDGID
Máquina roscadora 1224 de
RIDGID
Máquina roscadora 535A/M de
RIDGID
Máquina roscadora 1223/300 Com-
pact de RIDGID
Peso (918, base del acc. motorizado 300,
estabilizador) ........... 82 libras (37 kg)
Dimensiones (918, base 300 PD, estabilizador)
(Ancho x profundidad x
altura) ....................... 35" x 14" x 17,5"
(89 cm × 36 cm × 44 cm)
* No usar para ranurar tubos de acero de cédula 40 y de 8" de una dureza superior
a 150 BHN, p59-ya que podrían labrarse ranuras mal formadas o que no cumplen con
las especificaciones.
Cuando la ranuradora a rodillos 918 se usa
correctamente, está diseñada para labrar ranuras en
tubos de 1" a 12" y producir ranuras cuyas dimensiones
se ajustan a las especificaciones de AWWA C606-15.
Si este equipo no se usa correctamente, puede labrar
ranuras que no se ajustan a las especificaciones y dañar
el tubo y el equipo.
La selección apropiada de los materiales y de los métodos
de unión es responsabilidad del diseñador del sistema
y/o del instalador. Antes de intentar una instalación, es
necesario completar una cuidadosa evaluación del medio
ambiente de servicio, incluyendo el entorno químico y la
temperatura de servicio. Si no es apropiada la selección
de los materiales y métodos, el sistema podría fallar.
El acero inoxidable y otros materiales resistentes a la
corrosión se pueden contaminar durante la instalación,
unión y conformado. Dicha contaminación podría causar
corrosión y una falla prematura. Antes de intentar alguna
instalación, es necesario completar una cuidadosa eva-
luación de los materiales y métodos para las condiciones
de servicio específicas, incluyendo la naturaleza química
y la temperatura.
Equipo estándar
Consulte el catálogo RIDGID para conseguir detalles
sobre los accesorios suministrados con número de ca-
tálogo específico.
Montaje
ADVERTENCIA
Siga los procedimientos a continuación para el
montaje correcto, con el n de reducir el riesgo de
lesiones graves durante el uso.
Montaje de la ranuradora 918 a la base
de diversas máquinas
1. Monte la máquina 918 sobre una base apropiada,
alineándola con agujeros de ½". Cuando instale el
aparato sobre la base 1224, coloque la placa espa-
ciadora entre la base y la 918. Introduzca dos pernos
de ½" desde la parte inferior de la base y apriételos
bien con una llave de ¾".
2. Monte la bomba hidráulica sobre la base y fíjela con
cuatro pernos de ¼". Apriételos bien con una llave
de
7
/16". Para la base 1224, es necesario montar el
soporte de la bomba sobre la base y luego conectar
la bomba al soporte.
Tuerca de ajuste de la
profundidad
Rodillo ranurador
Calibre de profundidad
AVISO
