el operario debe estar en la zona de trabajo. Esto
ayuda a reducir el riesgo de lesiones.
• Limite el acceso o coloque barricadas en la zona
de trabajo si la pieza trabajada sobresale más allá
de la máquina, permitiendo un radio despejado
de por lo menos un metro (3 pies) alrededor de la
pieza trabajada. Una barrera o barricada que deja un
espacio libre alrededor de la pieza trabajada reduce
el riesgo de enmarañamiento.
• Use solamente accionamientos motorizados o
máquinas roscadoras que funcionen a menos
de 58 rpm. Las máquinas que funcionan a mayor
velocidad aumentan el riesgo de lesiones.
• Cuando instale y use la ranuradora a rodillos,
siempre debe llevar puesto el equipo de protec-
ción personal apropiado. El equipo de protección
personal apropiado siempre incluye protección para
los ojos y podría incluir guantes de cuero apretados y
calzado con puntera de acero.
• Use la ranuradora a rodillos solamente para ranurar
tubos del tamaño y tipo recomendado de acuerdo
con estas instrucciones. Si la ranuradora a rodillos
se usa o se modifica para otras aplicaciones, podría
aumentar el riesgo de lesiones.
• Antes de hacer funcionar la ranuradora a rodillos,
lea y entienda los siguientes materiales:
– Este manual del operario.
– El manual del operario correspondiente al acciona-
miento motorizado o a la máquina roscadora.
– Las instrucciones de instalación del fabricante de los
acoplamientos.
– Las instrucciones para cualquier otro material o
equipo usados con este aparato.
Si no se respetan todas las instrucciones y adver-
tencias, podría producirse daño a la propiedad y/o
lesiones graves.
Información de contacto RIDGID
Si tiene alguna pregunta acerca de este producto
RIDGID
®
:
– Comuníquese con el distribuidor RIDGID
®
en su
localidad.
– Visite RIDGID.com para averiguar dónde se
encuentra su contacto RIDGID más cercano.
– Comuníquese con el Departamento de Servicio
Técnico de Ridge Tool en ProToolsTechService@
Emerson.com, o llame por teléfono desde EE. UU. o
Canadá al (844) 789-8665.
Descripción
La ranuradora a rodillos 918 de RIDGID
®
está diseñada
para formar ranuras en tubos de acero, acero inoxidable,
aluminio, PVC y cobre. Las ranuras se forman a medida
que la fuerza hidráulica va metiendo el rodillo en la su-
perficie del tubo; el tubo está apoyado contra el rodillo
de mando.
La ranuradora a rodillos 918 típicamente incluye dos
juegos de rodillos ranuradores y dos juegos de rodillos
de mando para ranurar los siguientes tubos:
• Tubos de acero de cédula 10 y 40 y de 2" a 6"
• Tubos de acero de cédula 10 y de 8" a 12", y tubos
de acero de cédula 40 y de 8"
En las tablas del apéndice se indican otros materiales
que se pueden ranurar. Se exigen otros juegos de ranu-
radoras y de ejes de mando para tubos de otros tama-
ños y para tubos de cobre.
Se usa una bomba hidráulica de mano de dos etapas
para ir introduciendo el rodillo ranurador en la superficie
del tubo para labrar la ranura. Se incluye un calibre de pro-
fundidad para ayudar a montar el ranurado y una tuerca
de ajuste para controlar el diámetro en la ranura.
Se proporciona un estabilizador ajustable para ayudar
a mantener el correcto recorrido y para controlar el tubo
cuando se esté ranurando, especialmente cuando la
longitud del tubo se acerque al mínimo de 8 pulgadas.
El accionamiento de la ranuradora puede lograrse con
diversas máquinas de RIDGID. Se exigen distintos kits
de montaje para cada máquina.

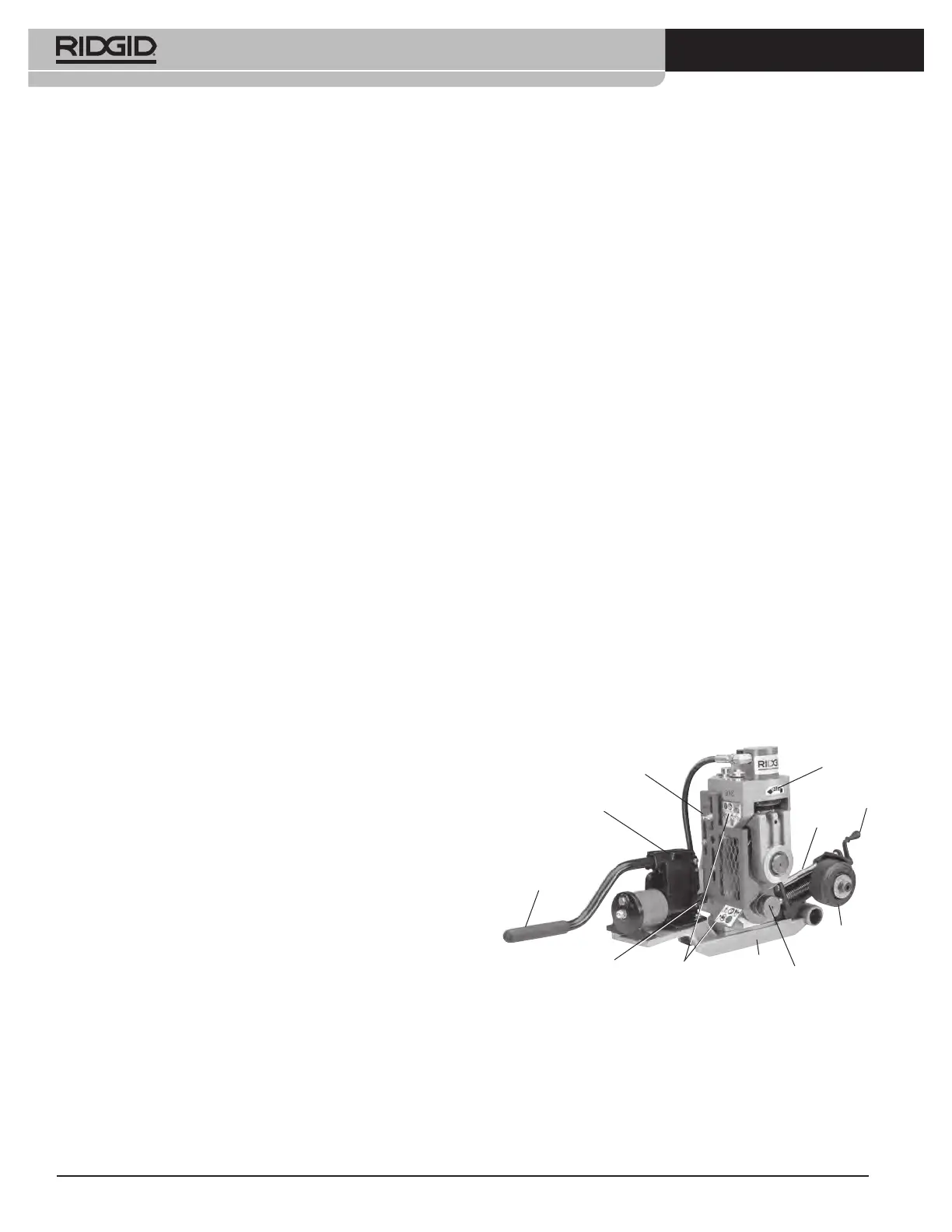

Figura 1 A – Ranuradora a rodillos 918
Cubierta
protectora
Manivela
Bomba hidráulica
Etiqueta de
rotación del
tubo
Estabilizador
Rueda del
estabilizador
Rodillo de
mando
Base de
montaje
Etiquetas de
advertencias
Manivela de la
bomba
Palanca de liberación
de la bomba
