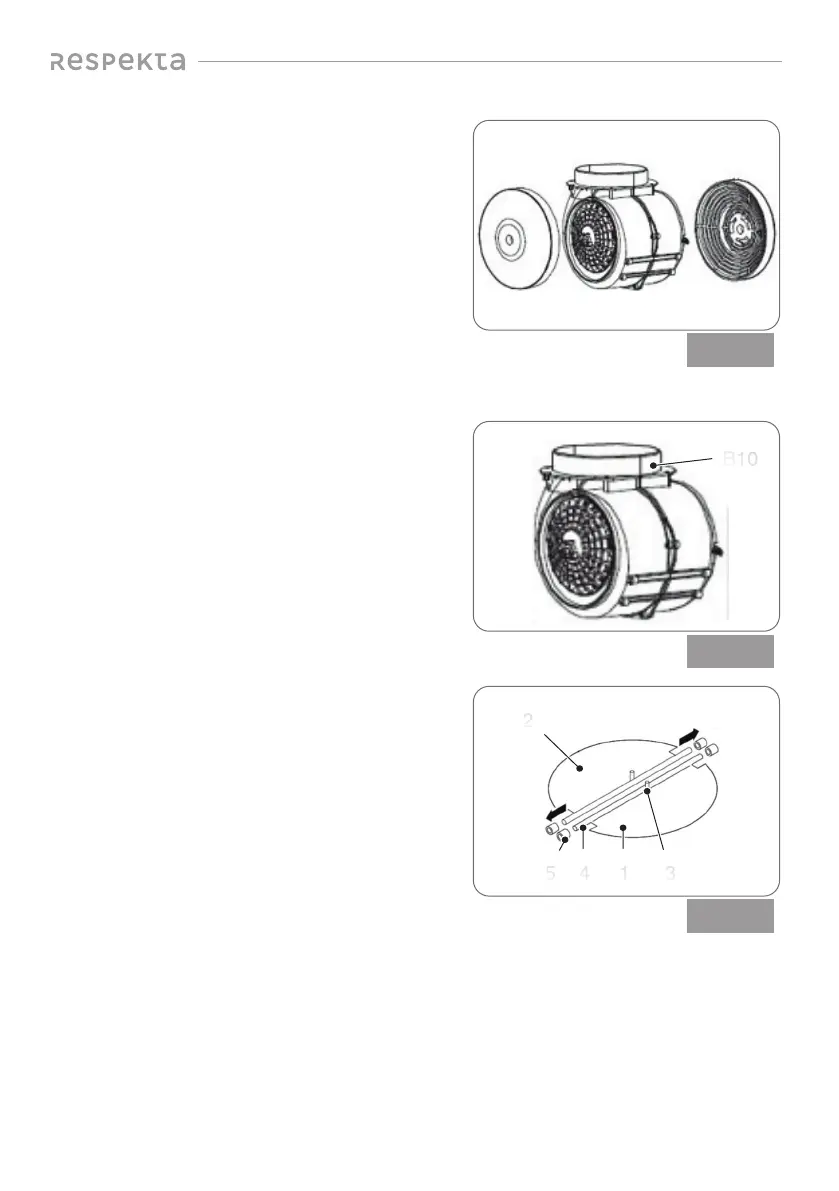

Montage des Aktivkohlefilters
Montieren Sie die Kohlefilter (C), bevor Sie den Fettfilter
montieren.
Abb. 5.5
Montage der V-Klappe
Wenn die Haube nicht mit einer V-Klappe (B10)
ausgestattet ist, müssen die Halbteile in ihrem Stutzen
montiert werden. Die Bilder zeigen nur ein Beispiel
für die Montage der V-Klappe, da der Stutzen bei
verschiedenen Modellen und Konfigurationen variieren
kann.
B10
B10
Abb. 5.6
Montage der V-Klappe:
1 - Die beiden Halbteile (1) in den Stutzen (B10)
montieren.
2 - Der Stift (3) muss nach oben ausgerichtet sein.
3 - Die Stange (4) muss in die Löcher (5) im Stutzen
B10 eingeführt werden.
4 - Wiederholen Sie alle Vorgänge für das 2. Halbteil.
5
5
4
4
1
1
3
3
2
2
Abb. 5.7
