de-23
Deutsch
5.2.8 Übersicht der Installationskomponenten
1
1
2
2
3
3
4
4
6
6
7
7
5
5

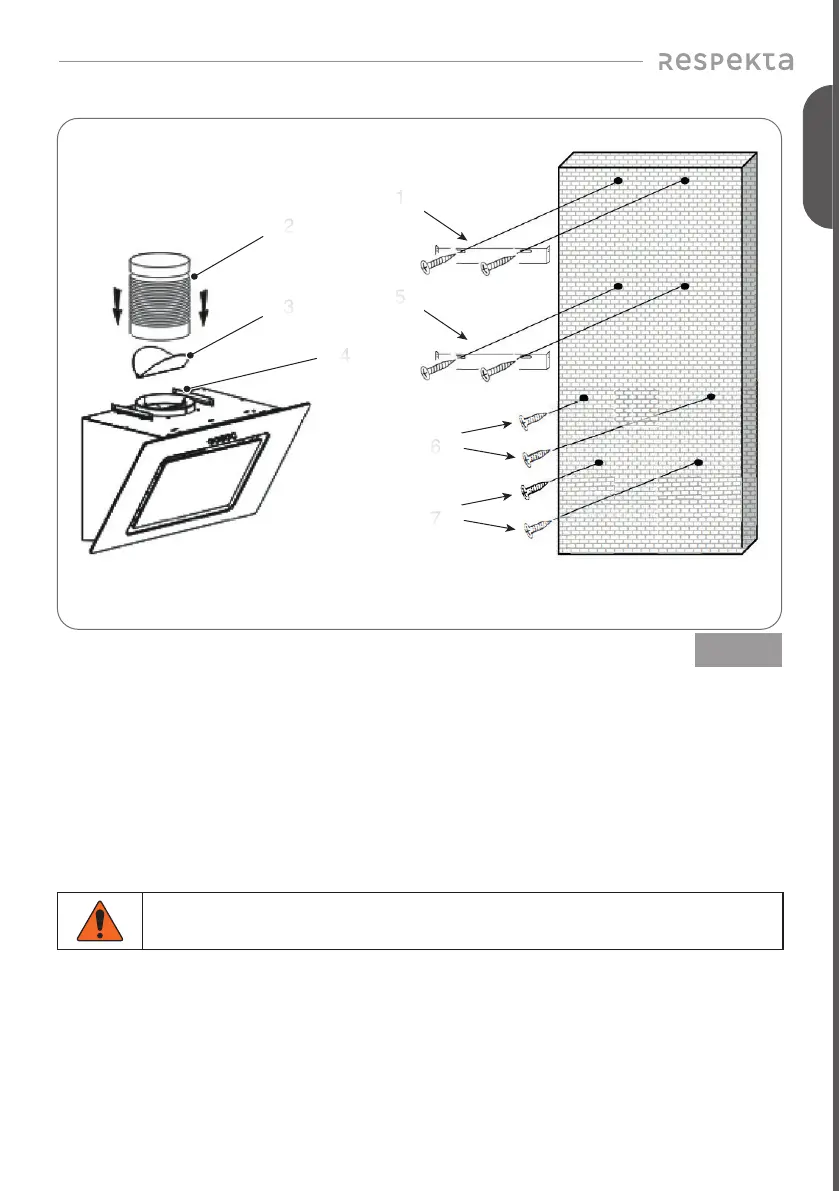

Abb. 5.4
1 - Montagebügel für oberen Kamin
2 - Absaugleitung
3 - V-Klappe
4 - Befestigungsbügel unterer Kaminschacht und Befestigungsstange
5 - Kaminbefestigungsstange
6 - Haubenbefestigungsschrauben
7 - Sicherungsschrauben
Bevor mit der Installation fortgefahren wird, den Hauptschalter ausschalten, damit kein Strom in
die für die Stromversorgung der Haube vorgesehene Steckdose fließt.
ACHTUNG: Setzen Sie vor der Montage der Haube die V-Klappen wie unten beschrieben
ein.
