Handleiding
Je bekijkt pagina 23 van 32
Controleer of alle elektrische
stekker- en klemverbindingen
goed vastzitten en goed contact
maken, eventueel aandraaien.
LET OP!
12

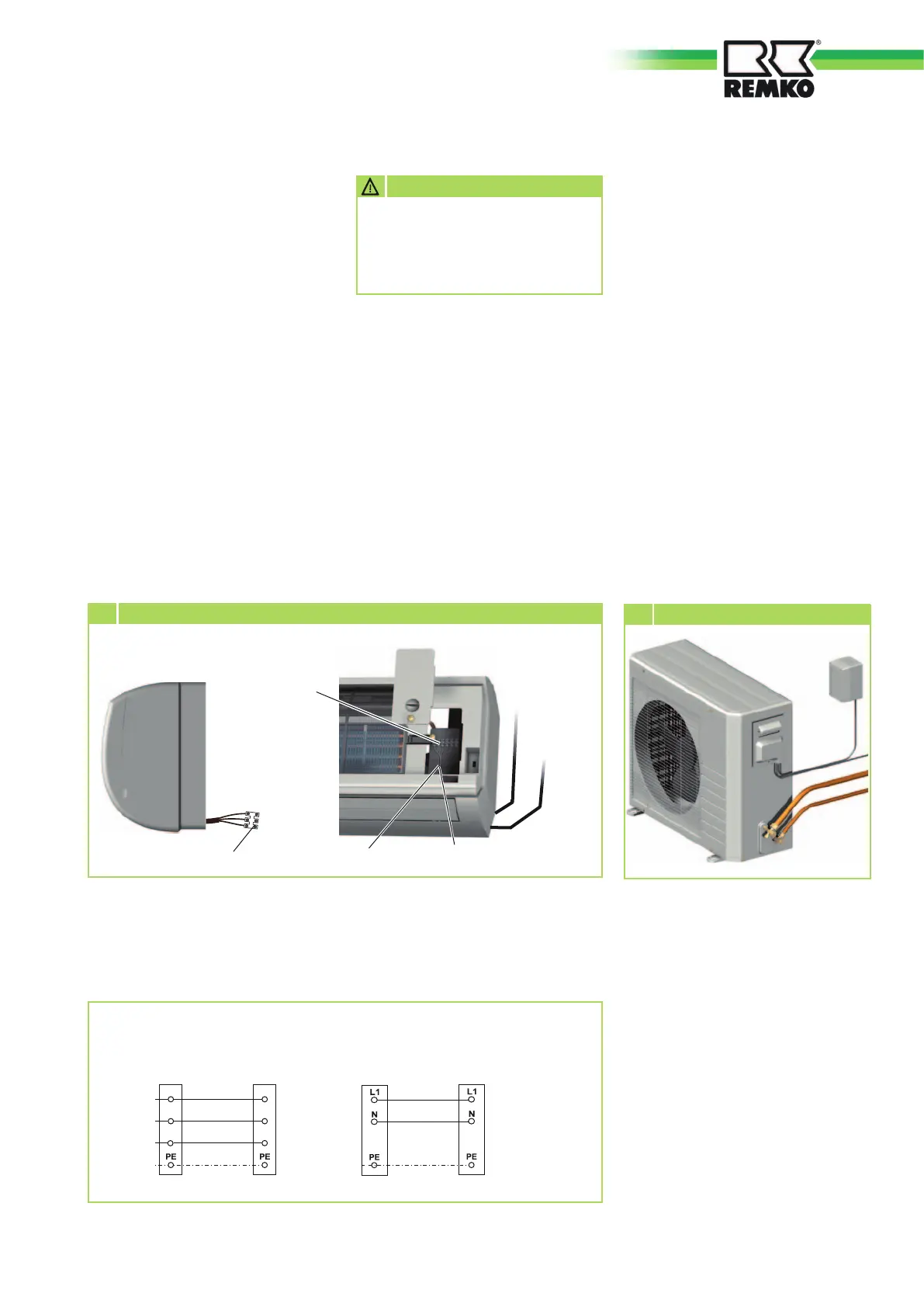

Aansluiten van de buitenunit
Klemmenstrook
Stuurleiding
Afdekking
Stuurleiding naar buitenunitTrekontlasting
Klemmenstrook
Netspanning
Stuurleiding
naar buitenunit
11
Aansluiten van de binnenunit
Net-
spanning
Aansluiting buitendeel
Voor het aansluiten van de leiding
als volgt te werk gaan:
1. Verwijder het deksel in de
zijwand.
2. Kies de doorsnede van de
aansluitleidingen volgens de
voorschriften.
3. Sluit de leidingen aan op
de klemmen volgens het
aansluitschema.
6. Veranker de leiding in de
trekontlasting en bouw het
apparaat weer samen.
■
Wordt bij het apparaat een
als accessoire verkrijgbare
condenspomp gebruikt,
is bij het gebruik van het
uitschakelcontact van de
pomp evt. een extra relais
voor het verhogen van het
schakelvermogen en het
uitschakelen van de compressor
noodzakelijk.
■
Worden de leidingen in zones
met sterke magnetische
velden verlegd, moeten de
stuurleidingen als afgeschermde
leiding uitgevoerd worden.
■
De elektrische afzekering van
de installatie gebeurt volgens
de technische gegevens.
Elektrisch aansluitschema
Aansluiten RVT 261DC tot RVT 521DC
Buitenunit Binnenunit Netaansluiting
Nulleider
Buitenvoedingsleiding
Aardleiding
230 V~,
50 Hz,
L1 / N / PE
Dataleiding
L1
S
S
N
N
L1
Binnenunit
23
