Je bekijkt pagina 21 van 24
540-1730_EN rev.B 21 Printed in USA 07/2023 © 2023
Extended Holding Bin
General Market Series

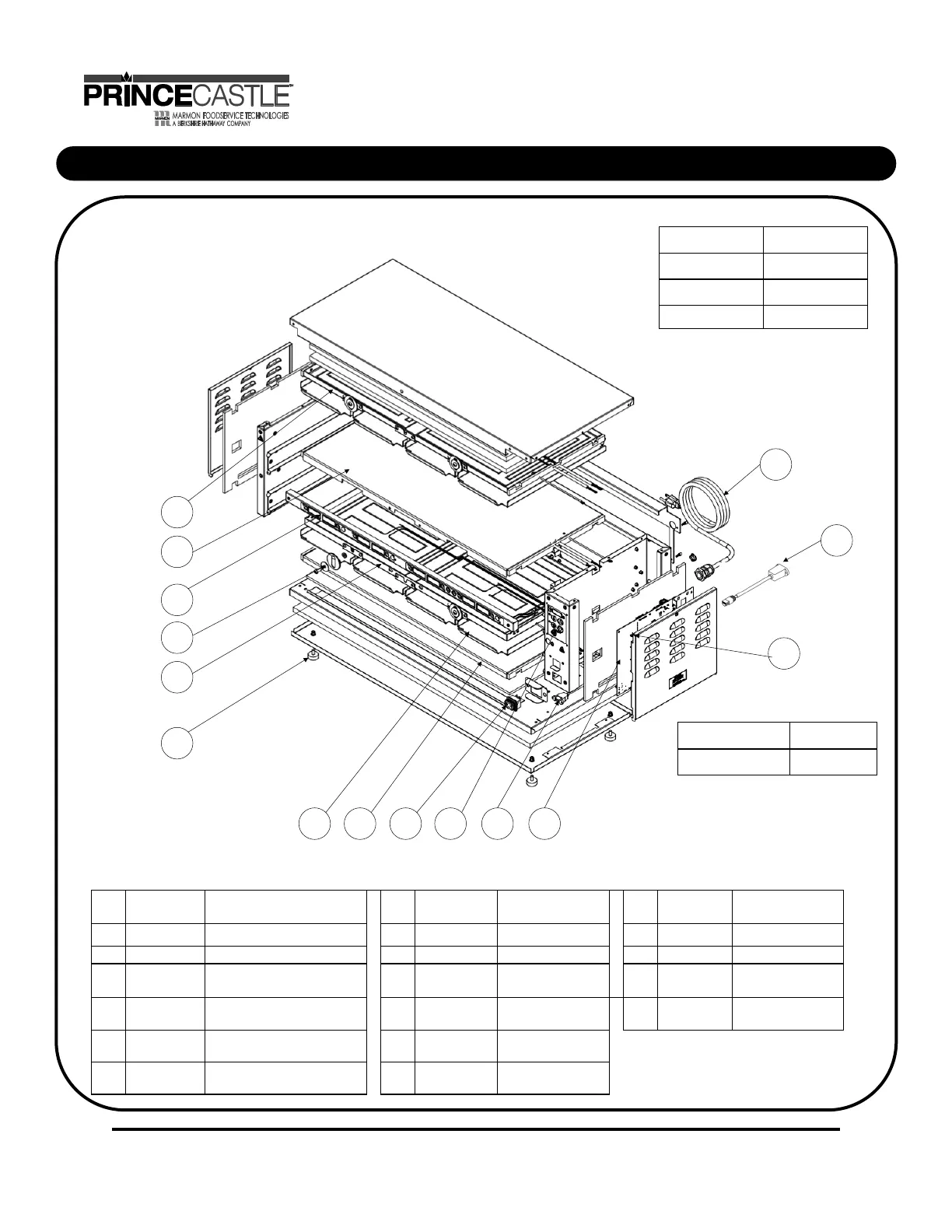

Exploded View
ITEM
NO.
PART
NUMBER
DESCRIPTION
ITEM
NO.
PART
NUMBER
DESCRIPTION
ITEM
NO.
PART
NUMBER
DESCRIPTION
1 197-232S FOOT 4 PACK 7
510-525S 8CH AUX BAR KIT 13 78-184S POWER SWITCH
2 540-1072S LOWER HEATER BASE 8 540-1158S LATCH, CATCH 14 95-1819S USB CORD
3 540-1226S
HEATER ASSY LOWER CAVITY,
UPPER 4W 9 540-1251S LID, 4 PACK 15 541-1752S GM 2x4 5500 PCB KIT
4 540-1224S
HEATER ASSY, UPPER CAVITY,
LOWER HTR 4W 10 88-709-2-11S SPEAKER
16 95-2011S
ETHERNET
CONNECTOR
5 540-1222S HEATER ASSY, UPPER 4W 11
POWER CORD SEE CHART ABOVE
6 510-524S 8CH MAIN BAR KIT 12 540-1215S
OVERLAY AND DIS-
PLAY
EHB24F2-GMS16
1
2
3
4
5
6
8
9
10
11
13 12 14 15
*Only for GMS60 and GMS78
16
Part Number Descripon
88-824S LINE FILTER*
Model Power Cord
GMS16 72-705S
GMS60 72-693S
GMS78 72-526S
