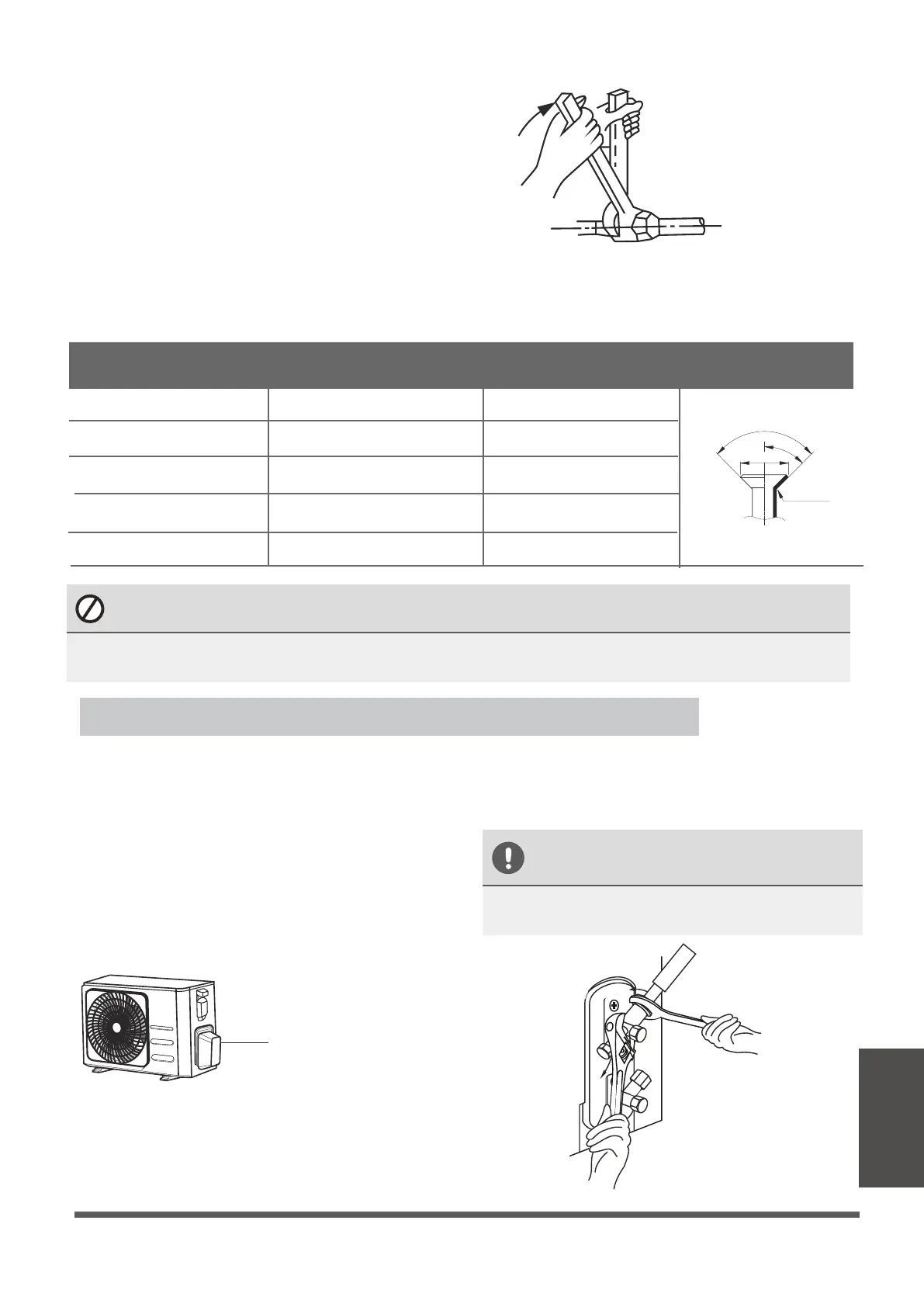

Pagina 32
2.
Apriete la tuerca abocinada lo más fuerte posible
con la mano.
3.
Usando una llave inglesa, sujete la tuerca en
el tubo de la unidad.
4.
Mientras sujeta firmemente la tuerca en la tubería
de la unidad, utilice una llave dinamométrica para
apretar la tuerca abocardada de acuerdo con los
valores de torsión de la siguiente tabla de
Requisitos de Torque. Afloje ligeramente la tuerca
abocardada y vuelva a apretarla.
Instrucciones para conectar las tuberías a la unidad exterior
UTILICE UNA LLAVE PARA AGARRAR
EL CUERPO PRINCIPAL DE LA VÁLVULA
El par de torsión al apretar la tuerca abocinada
puede romper otras partes de la válvula.
REQUISITOS DE TORQUE
Diámetro exterior de la tubería
(mm)
Par de apriete
(N•m)
Tamaño del Abocinado(B)
(mm)
Forma del Abocinado
Ø 6.35 (Ø 0.25”)
8.4~8.7 (0.33~0.34”)
13.2~13.5 (0.52~0.53”)
16.2~16.5 (0.64~0.65”)
19.2~19.7 (0.76~0.78”)
23.2~23.7 (0.91~0.93”)
18~20(180~200kgf.cm)
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
Ø 9.52 (Ø 0.375”)
Ø 12.7 (Ø 0.5”)
Ø 16 (Ø 0.63”)
Ø 19 ( Ø 0.75”)
1.
Desenrosque la cubierta de la válvula
empaquetada en el lateral de la unidad exterior.
2.
Retire las tapas protectoras de los extremos de
las válvulas.
3.
Alinee el extremo abocardado de la tubería con
cada válvula y apriete la tuerca abocardada con
la mano lo más fuerte posible.
4.
Usando una llave, sujete el cuerpo de la válvula.
No agarre la tuerca que sella la válvula de
servicio.
5.
Mientras sujeta firmemente el cuerpo de la
válvula, utilice una llave dinamométrica para
apretar la tuerca abocinada de acuerdo con los
valores de par correctos.
6.
Afloje ligeramente la tuerca abocardada y
vuelva a apretarla.
7.
Repita los pasos 3 a 6 para la tubería restante.
NO USE UN TORQUE EXCESIVO
La fuerza excesiva puede romper la tuerca o dañar la tubería de refrigerante. No debe
exceder los requisitos de torsión que se muestran en la tabla anterior.
Cubierta de las Valvulas
R0.4~0. 8
45
°
±
2
90
°
±
4
B
Conexión de tubería
de refrigerante
