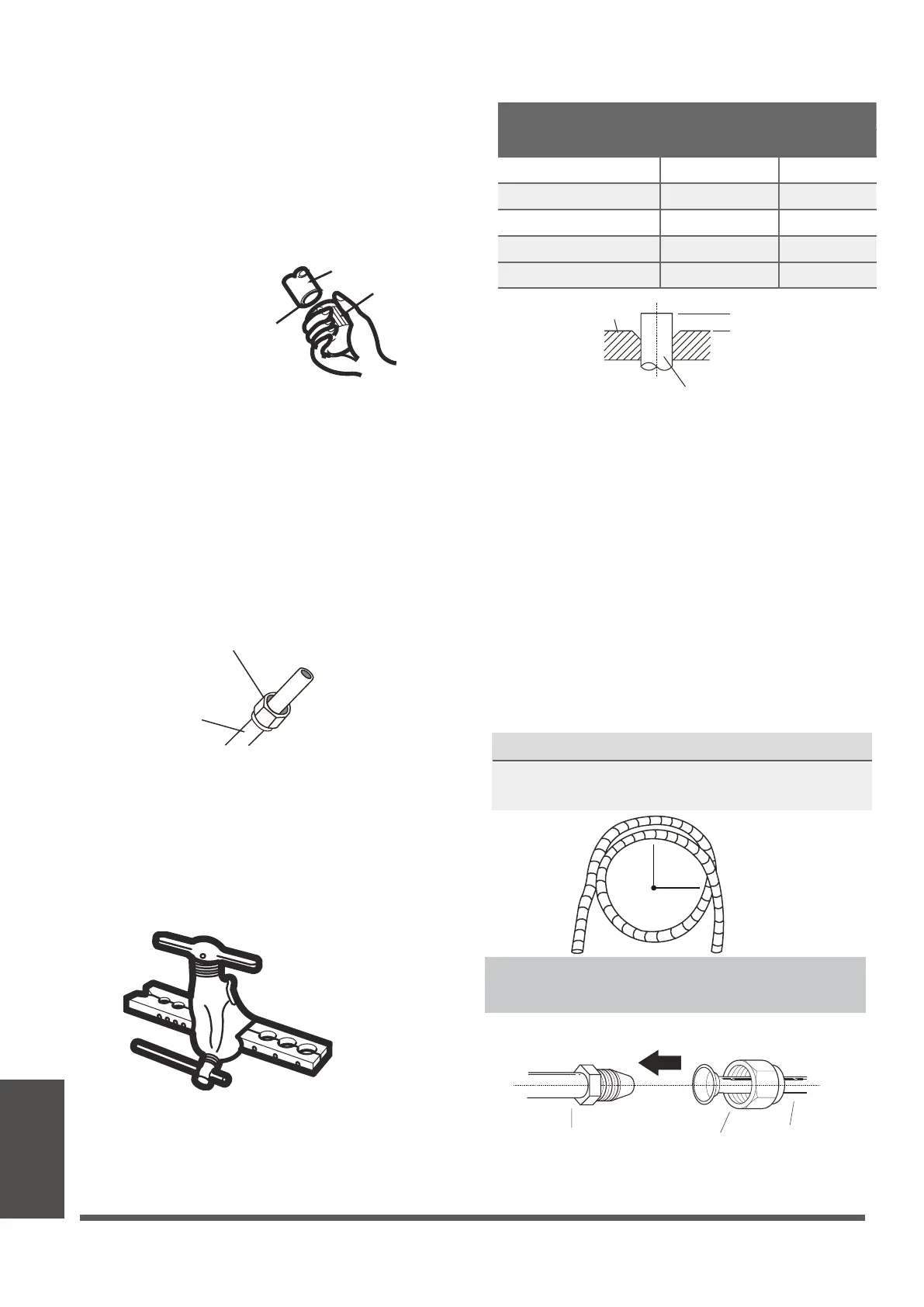

EXTENSIÓN DE TUBERÍA MÁS ALLÁ DE LA FORMA DE ABOCARDADO
6.
Coloque la herramienta de abocardado en el
formulario.
7.
Gire el mango de la herramienta de abocardado en el
sentido de las agujas del reloj hasta que el tubo esté
completamente abocardado.
8.
Retire la herramienta de abocardado y el encofrado,
luego inspeccione el extremo de la tubería en busca
de grietas e incluso abocinamiento.
Paso 4: Conecte las tuberías
Al conectar las tuberías de refrigerante, tenga
cuidado de no usar un par de torsión excesivo ni
deformar las tuberías de ninguna manera. Primero
debe conectar la tubería de baja presión, luego la
tubería de alta presión.
RADIO DE CURVATURA MÍNIMO
Al doblar tuberías de refrigerante conectivas, el
radio de curvatura mínimo es de 10 cm.
Radio
≥10cm (4in)
Instrucciones para conectar las tuberías a
la unidad interior
1.
Alinee el centro de las dos tuberías que conectará.
Tubería de la unidad interior Tuerca abocinada Tubo
Max.
Paso 2: Eliminar las Rebabas
Las rebabas pueden afectar el sello hermético de
la conexión de la tubería de refrigerante. Deben
eliminarse por completo.
1.
Sostenga la tubería en un ángulo hacia abajo para
evitar que caigan rebabas en la tubería.
2.
Con un escariador o una herramienta de
desbarbado, elimine todas las rebabas de la sección
cortada de la tubería.
Tubo
Escariador
Apuntar hacia abajo
Paso 3: Extremos de tubería abocinados
El ensanchamiento adecuado es esencial para
lograr un sello hermético.
1.
Después de quitar las rebabas de la tubería
cortada, selle los extremos con cinta de PVC para
evitar que entren materiales extraños en la tubería.
2.
Recubra la tubería con material aislante.
3.
Coloque tuercas abocinadas en ambos extremos de
la tubería. Asegúrate de que estén orientados en la
dirección correcta, porque no puedes ponértelos o
cambiar su dirección después de que se ensanchen.
Flare nut
Copper pipe
4.
Retire la cinta de PVC de los extremos de la tubería
cuando esté listo para realizar trabajos de
abocardado.
5.
Sujete la forma acampanada en el extremo de la
tubería. El extremo de la tubería debe extenderse
más allá del borde de la forma acampanada de
acuerdo con las dimensiones que se muestran en la
tabla a continuación.
Diámetro exterior de
la tubería (mm)
A (mm)
Min. Max.
Ø 6.35 (Ø 0.25”)
0.7 (0.0275”) 1.3 (0.05”)
Ø 9.52 (Ø 0.375”)
1.0 (0.04”)
1.6 (0.063”)
Ø12.7 (
Ø 0.5”) 1.0 (0.04”) 1.8 (0.07”)
Ø 16 ( Ø 0.63”)
Ø 19 ( Ø 0.75”)
2.0 (0.078”) 2.2 (0.086”)
2.0 (0.078”) 2.4 (0.094”)
Abocardado
Tubo
A
Pagina 31
Conexión de tubería
de refrigerante
