Pág. 31
Ø 6.35 (Ø 0.25”)
8.4~8.7 (0.33~0.34”)
13.2~13.5 (0.52~0.53”)
16.2~16.5 (0.64~0.65”)
19.2~19.7 (0.76~0.78”)
23.2~23.7 (0.91~0.93”)
Ø 9.52 (Ø 0.375”)
Ø 12.7 ( Ø 0.5”)
Ø 16 ( Ø 0.63”)
Ø 19 ( Ø 0.75”)
R0.4~0. 8
45
°
±
2
90
°
±
4
B
Conexión de tubería
del refrigerante
2. Apriete la tuerca de ensanchamiento lo más
fuerte posible con la mano.
3. Con una llave inglesa, sujete la tuerca de la
manguera de la unidad.
4. Mientras sujeta firmemente la tuerca en el
tubo de la unidad, utilice una llave
dinamométrica para apretar la tuerca de
abocardado de acuerdo con los valores de la
tabla de requisitos de par de apriete que
aparece a continuación. Afloje ligeramente la
tuerca de abocardado y vuelva a apretarla.
Una fuerza excesiva puede romper la tuerca o dañar la tubería del refrigerante. No debe exceder los
requisitos de par que se muestran en la tabla anterior.
1. Desatornille la tapa de la válvula
empaquetada en el lado de la unidad exterior.
2. Retire las tapas protectoras de los extremos
de las válvulas.
3. Alinee el extremo abocardado de la tubería
con cada válvula y apriete la tuerca de
abocardado tan fuerte como sea posible con
la mano.
4. Usando una llave inglesa, agarre el cuerpo de
la válvula. No agarre la tuerca que sella la
válvula de servicio.
5. Mientras sujeta firmemente el cuerpo de la
válvula, utilice una llave dinamométrica para
apretar la tuerca de abocardado de acuerdo
con los valores correctos de par de apriete
6. Afloje ligeramente la tuerca de abocardado y
vuelva a apretarla.
7. Repita los pasos 3 a 6 para el resto de la tubería.
El par de apriete de la tuerca de abocardado
puede romper otras partes de la válvula.
REQUISITOS DE PAR DE APRIETE
Diámetro exterior de
tubería (mm)
Par de apriete
(N•m)
18~20(180~200kgf.cm)
Dimensiones de
abocardado (B) (mm)
Forma de abocardado
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
NO UTILICE UN PAR DE APRIETE EXCESIVO

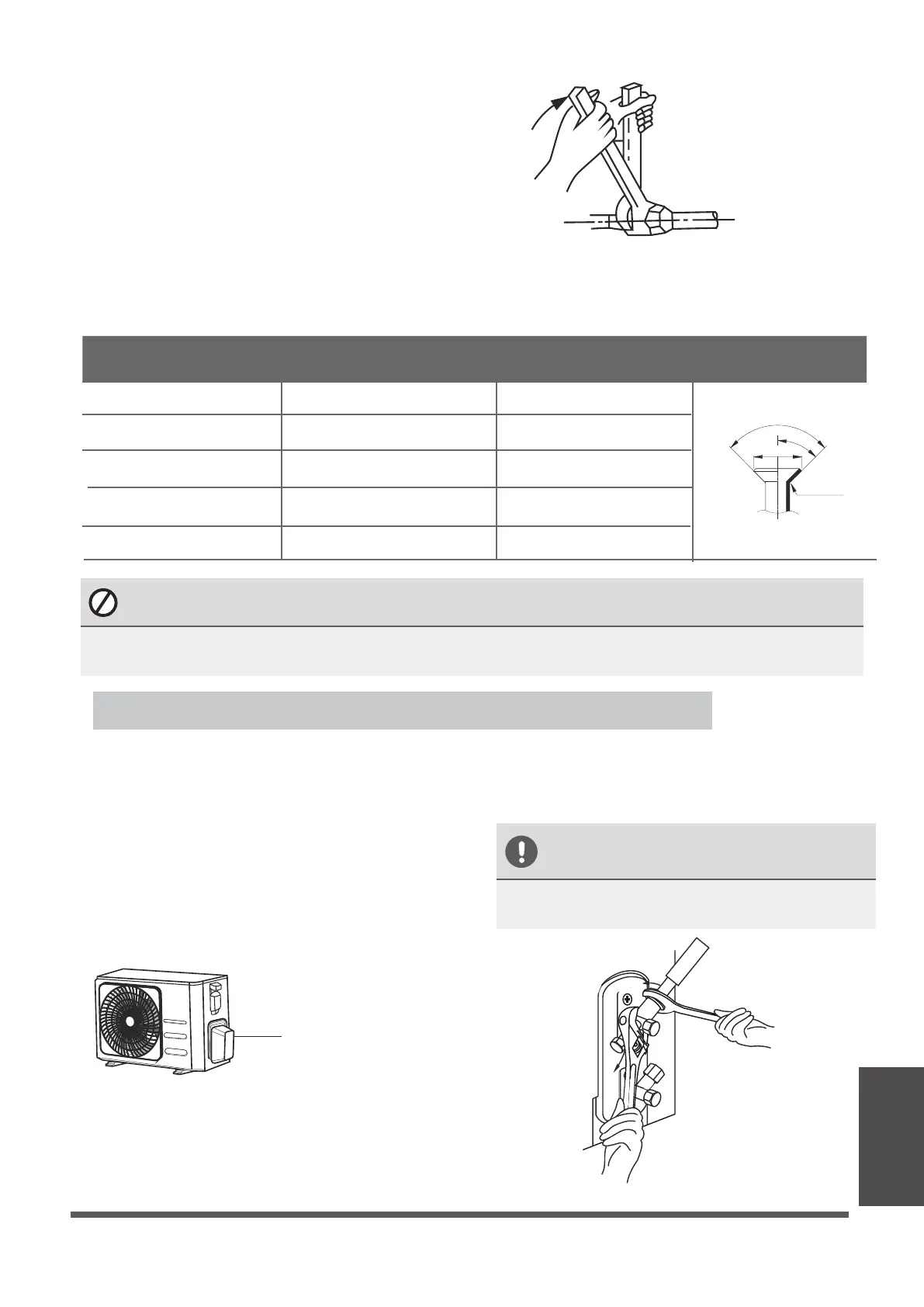

Instrucciones para la conexión de tuberías a la unidad exterior
USE UNA LLAVE PARA SUJETAR EL
CUERPO PRINCIPAL DE LA VÁLVULA
Tapa de válvula
