Pág. 30
≥10cm (4in)
Radius
Max.
Ø 6.35 (Ø 0.25”)
0.7 (0.0275”) 1.3 (0.05”)
Ø 9.52 ( Ø 0.375”)
1.0 (0.04”)
1.6 (0.063”)
Ø12.7 (
Ø 0.5”) 1.0 (0.04”) 1.8 (0.07”)
Ø 16 ( Ø 0.63”)
Ø 19 ( Ø 0.75”)
2.0 (0.078”) 2.2 (0.086”)
2.0 (0.078”) 2.4 (0.094”)
A
RADIO MÍNIMO DE CURVATURA
Tubería
Conexión de tubería
del refrigerante

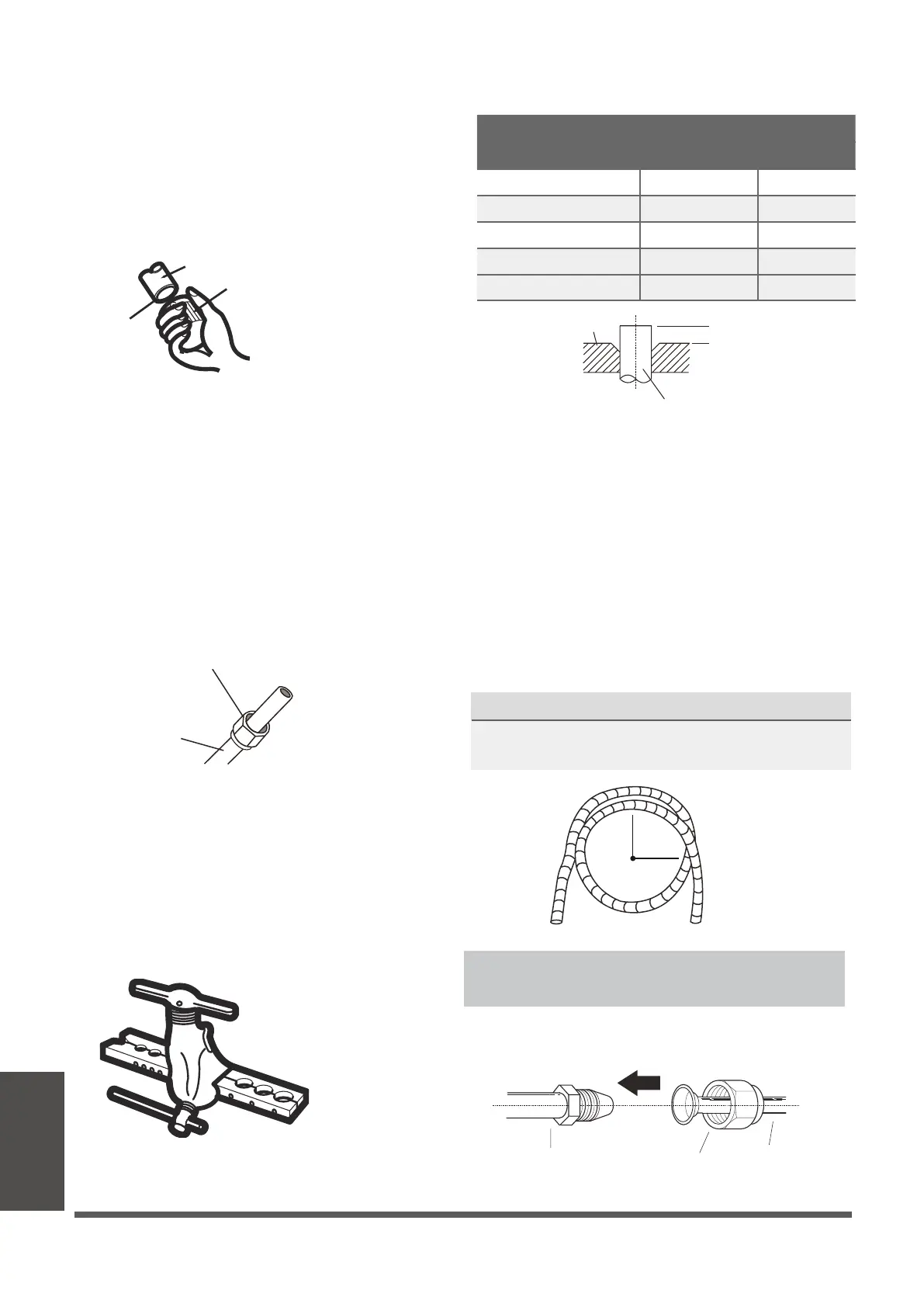

Paso 2: Eliminar rebabas
Las rebabas pueden afectar el sellado hermético
de la conexión de la tubería de refrigerante. Deben
ser eliminadas por completo.
1. Sostenga el tubo en un ángulo hacia abajo para
evitar que las rebabas caigan en el tubo.
2. Usando una fresa o herramienta de
desbarbado, quite todas las rebabas de la
sección cortada de la tubería.
EXTENSIÓN DE LA TUBERÍA MÁS ALLÁ DE LA
FORMA DE ABOCARDADO
Paso 3: Abocardar los extremos de tubería
El abocardado adecuado es esencial para lograr
un sellado hermético.
1. Después de remover las rebabas de la tubería
cortada, selle los extremos con cinta de PVC
para evitar que entren materiales ajenos en la
tubería.
2. Cubra la tubería con material aislante.
3. Coloque tuercas de abocardado en ambos
extremos de la tubería. Asegúrese de que estén
orientados en la dirección correcta, p66-ya que no
puede colocarlos ni cambiar su dirección
después del abocardado.
6. Coloque la herramienta de abocardado sobre la
forma.
7. Gire el mango de la herramienta de abocardado
en el sentido de las agujas del reloj hasta que el
tubo esté completamente abocardado.
8. Retire la herramienta de abocardado y la forma
de abocardado, luego inspeccione el extremo de
la tubería en busca de grietas y checando la
uniformidad del abocardado.
Paso 4: Conecte la tubería
Cuando conecte tuberías de refrigerante, tenga
cuidado de no apretar en exceso ni deformar las
tuberías de ninguna manera. Primero debe conectar
el tubo de baja presión y luego el de alta presión.
Al doblar tuberías de refrigerante conectivas, el
radio de curvatura mínimo es de 10 cm.
Instrucciones para la conexión de tuberías a la
unidad interior
1. Alinee el centro de los dos tubos que va a
conectar.
4. Retire la cinta de PVC de los extremos de la
tubería cuando esté listo para realizar el
abocardado.
5. Forma de abocardado de la abrazadera en el
extremo del tubo.
El extremo de la tubería debe extenderse más
allá del borde de la forma de abocardado de
acuerdo con las dimensiones que se muestran
en la siguiente tabla.
Fresadora
Forma de abocardado
Diámetro exterior
de tubería (mm)
Mín. Máx.
A (mm)
Tuerca de abocardado
Punta
hacia abajo
Tubo de cobre
Radio >10cm (4 pulg)
Tubo de la unidad interior
Tubería
Tuerca de abocardado Tubería
