10

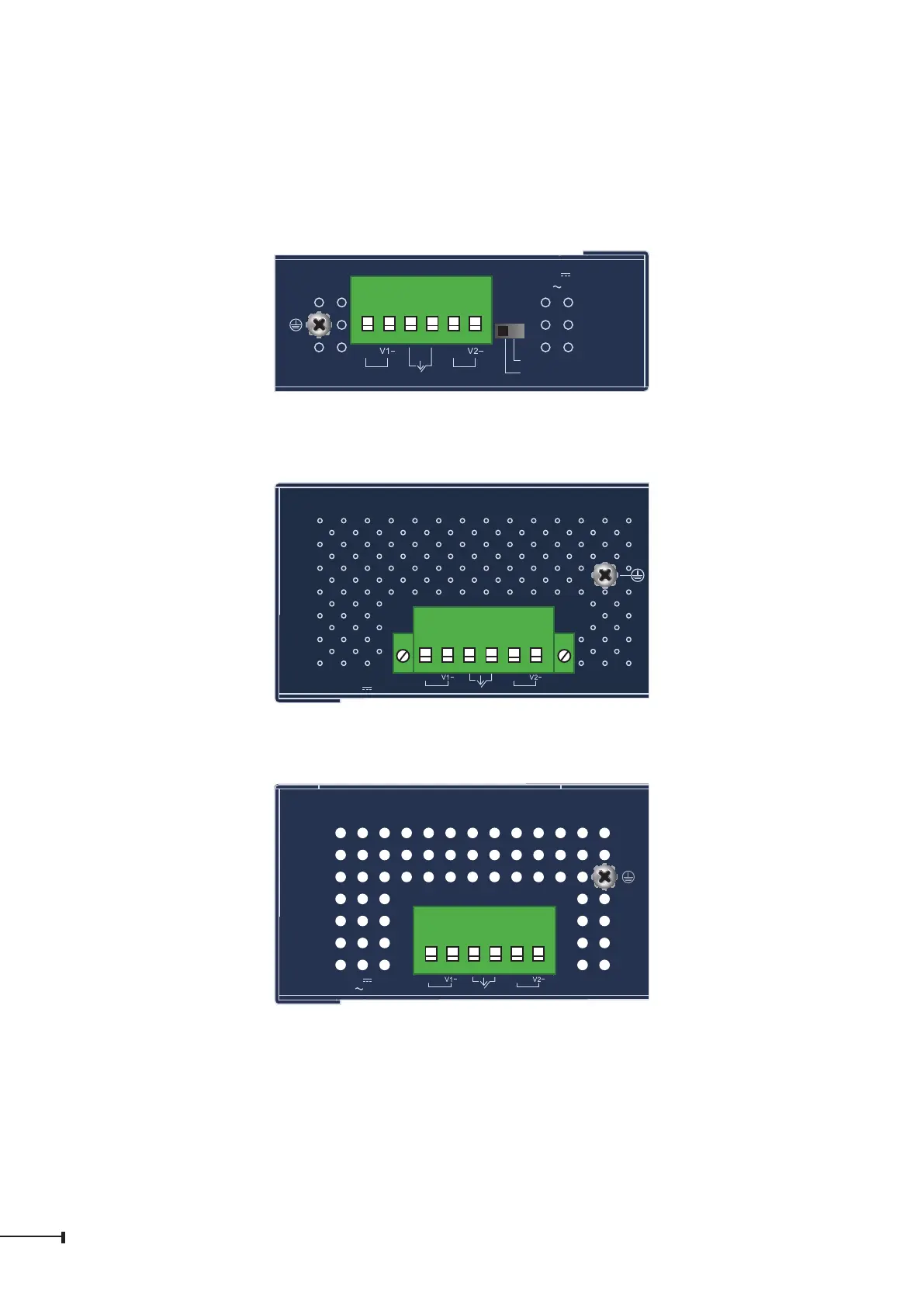

2.3 Switch Upper Panel
The upper panel of the Industrial Ring Ethernet Switch consists of one terminal block
connector within two DC power inputs. Figures 3, 4 and 5 show the upper panels of
the Industrial Ring Ethernet Switches.
DC Input: 9-48V
, 1A max.
AC Input: 24V
, 0.8A max.
Switch
Ring
Fiber
Mode
V1+
V2+
PWR1
PWR2Alarm
Max. Fault Alarm Loading: 24V, 1A
1 2 3 4 5 6
Figure 3: IFGS-620TF Upper Panel
DC Input:
12-54V , 7A max.
V1+ V2+
PWR1 Alarm PWR2
Max. Fault Alarm Loading: 24V, 1A
1 2 3 4 5 6
Figure 4: IFGS-624PTF Upper Panel
DC Input: 9-48V
, 1A max.
AC Input: 24V
, 0.8A max.
Max. Fault Alarm Loading: 24V, 1A
Alarm
V1+
PWR1
V2+
PWR2
1 2 3 4 5 6
Figure 5: IFGS-1222TF Upper Panel
