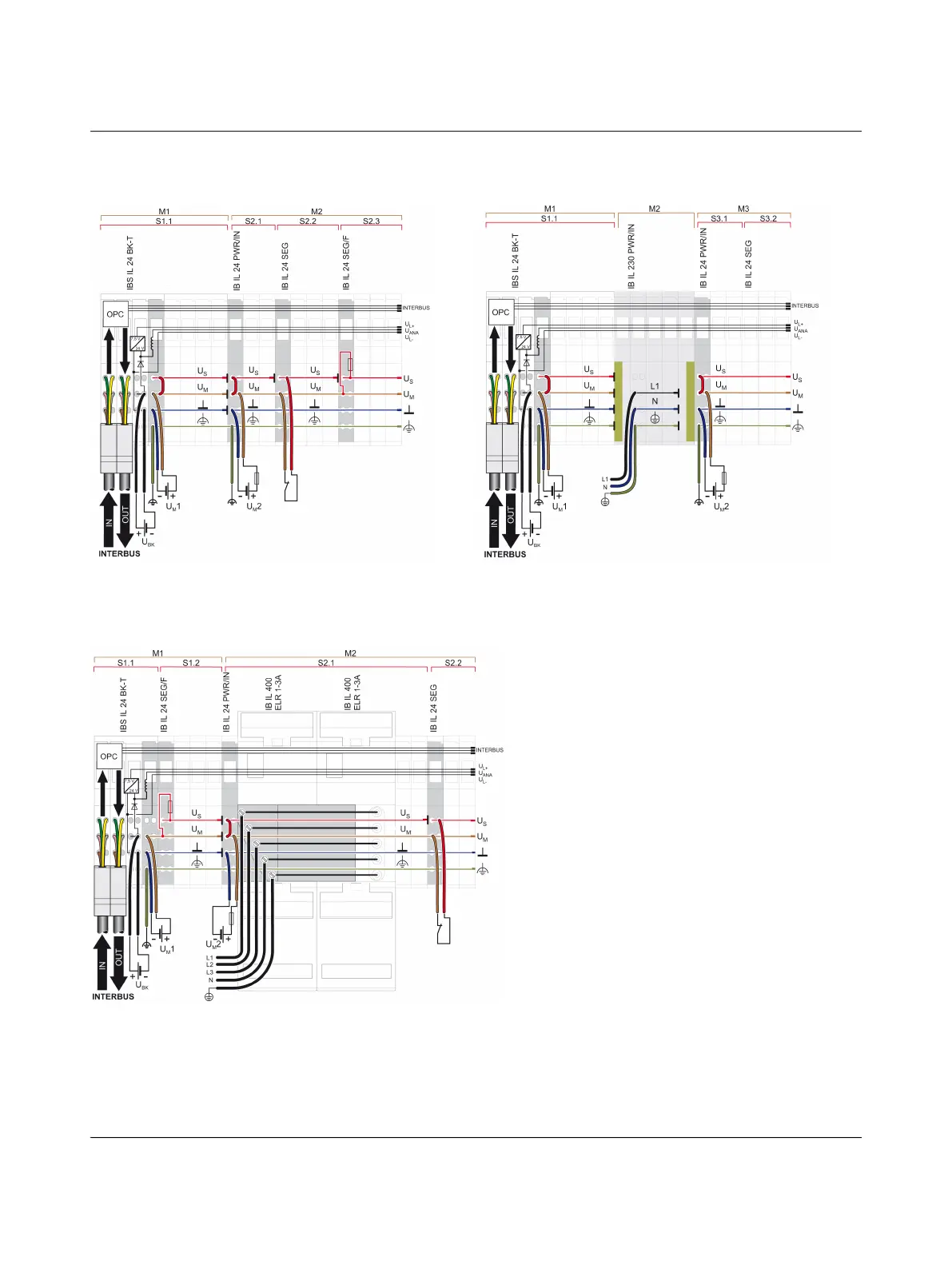

Figure 5-8 Supply and segmentation options
Supply and segmentation Structure of an AC area
Segment terminals can be used to create different seg-
ment circuits within a 24 V area of an Inline station.
Special AC power and segment terminals can be used to
create AC areas within an Inline station.
Integration of power-level terminals
A 400 V power bus is supplied at the first power-level ter-
minal and jumpered further.
