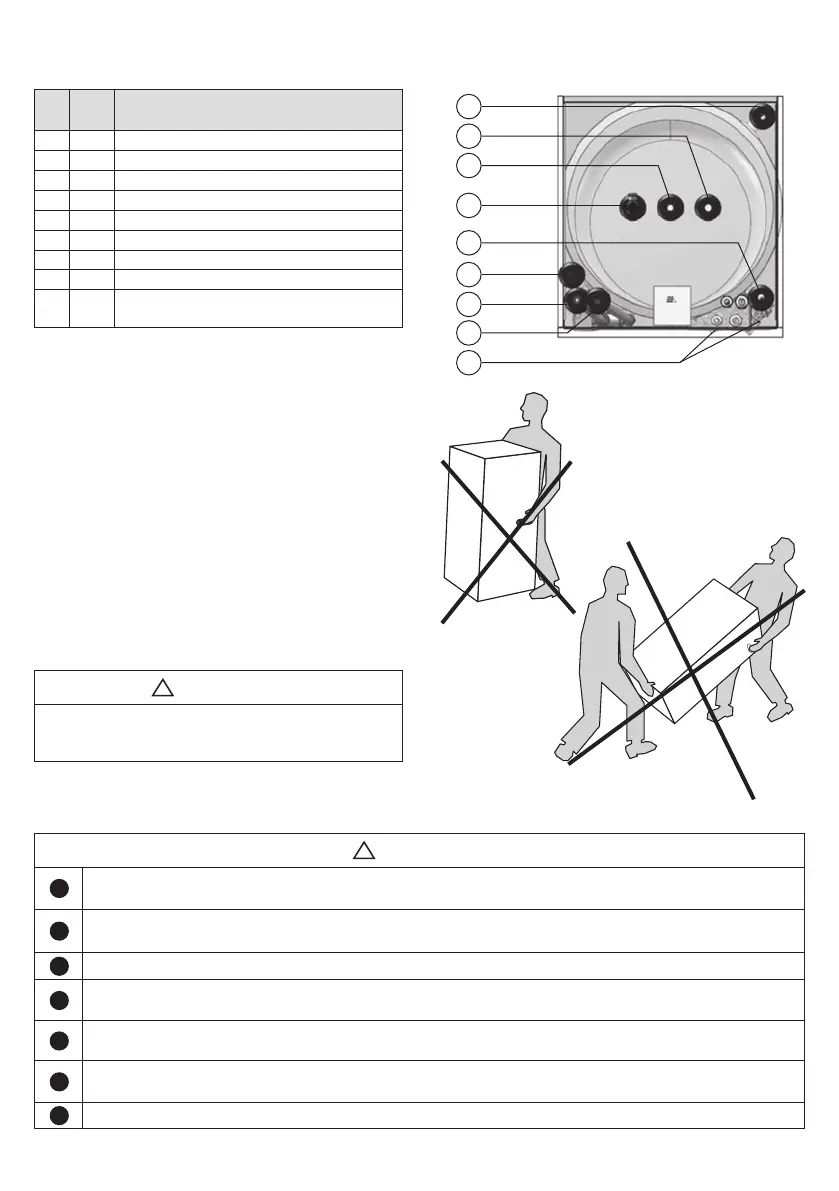

3.3.3 Transporte y desembalaje
El producto debe transportarse con cuidado,
con su embalaje. Tenga en cuenta además:
• El producto es muy pesado y no debe le-
vantarlo una sola persona.
• No transporte la unidad en posición hori-
zontal. Puede causar daños o fallos.
• Para evitar lesiones en las manos, use
guantes cuando mueva el producto y/o al
retirar el embalaje.
• Tenga cuidado de no dañar el producto
mientras retira el embalaje.
• Para evitar dañar un depósito instalado,
debe drenarse antes de moverlo.
!
PRECAUCIÓN
Las tuberías de intersección, las válvulas, etc., no
deben utilizarse para levantar el producto, ya
que podría provocar un mal funcionamiento.
3.4 Requisitos para el lugar y la colocación
de la instalación
!
PRECAUCIÓN
!
El producto debe colocarse en una habitación con desagüe para evitar daños en caso de que este
tenga fugas de agua.
!
El producto debe colocarse en una zona que esté seca, limpia, sin vapor, aceites volátiles, humo o
gases para evitar cualquier daño en las piezas internas del mismo.
!
El producto debe colocarse en un lugar seco y permanentemente libre de heladas.
!
El producto debe colocarse sobre una superficie del suelo adecuada para aguantar el peso total del
producto cuando esté en funcionamiento. Consulte la placa de datos del producto.
!
Instale la unidad del depósito tan cerca como sea posible de la bomba de calor. Se limita así el volu-
men necesario de refrigerante (por la longitud de la tubería).
!
El producto debe contar con un espacio para las tareas de servicio de 120 cm por delante de la tapa
/ 50 cm por arriba.
!
El producto deberá estar fácilmente accesible dentro del hogar para la asistencia y el mantenimiento.
3.3.2 Conexiones de las tuberías y válvulas
Ref. Dim. Descripción
a ø22
Retorno del circuito del radiador
b ø22
Entrada de agua fría doméstica
c ø22
Salida de agua caliente doméstica
d 3/4”
Válvula de temperatura y presión (T&P)
e ø22
Flujo del circuito del radiador
f ø22
Flujo del circuito de bombeo de calor
g 1/8”
Válvula de purga de aire para sistema calefactor
h ø22
Retorno del circuito de bombeo de calor
i DN15
Válvulas de drenaje (depósito DHW y tanque
de inercia)
a
b
c
d
e
f
g
h
i
