6

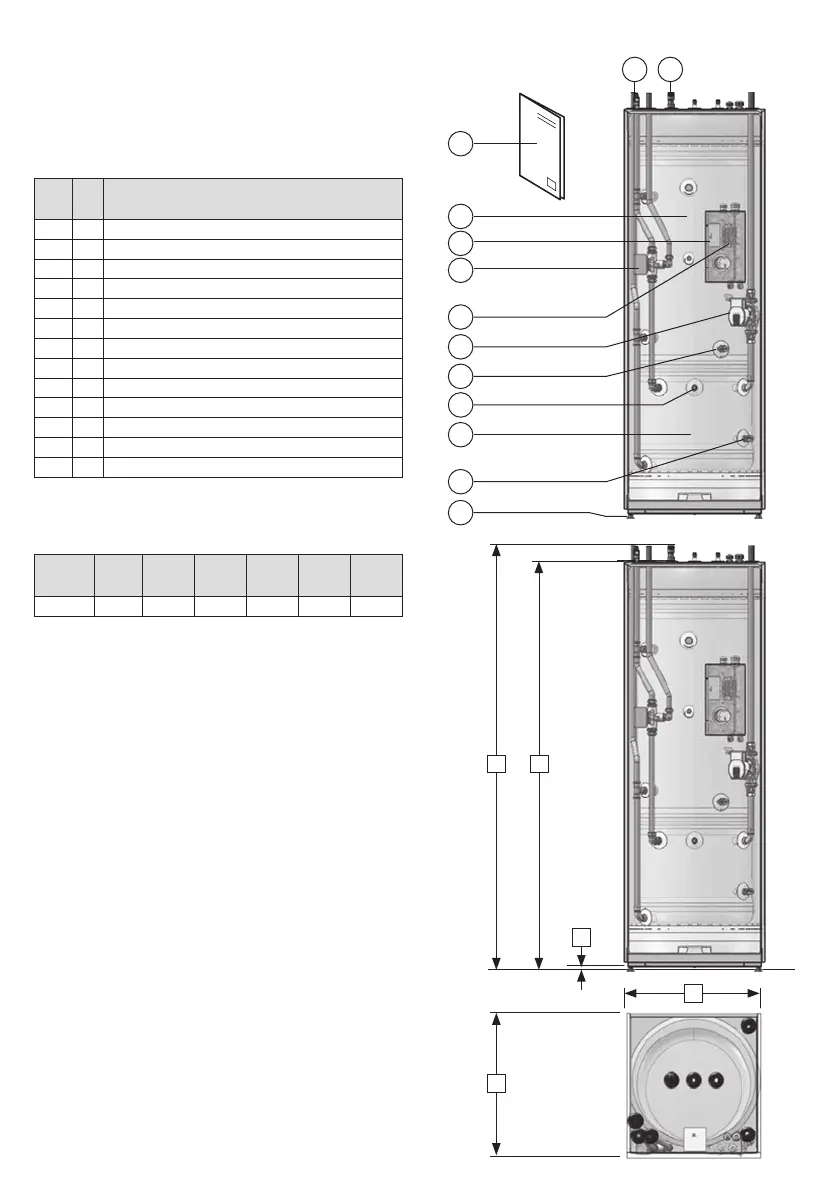

3.3 Dimensiones del producto

3.3.1 Aviso importante antes de la instalación

Asegúrese de haber elegido una bomba cal-

efactora que se adapte al sistema calefactor y al

equipo de alimentación existentes. El producto

también debe adaptarse al flujo de gua nominal,

la altura de elevación y el tamaño del sistema. Use

solamente agua limpia en el depósito. Si la cali-

dad del agua es mala, el depósito puede dañarse.

También existe riesgo de corrosión y obstrucción

si la calidad del agua no se mantiene. La calidad

del agua no debe exceder estos valores:

Contenido de cloruro < 100 mg/l

Sólidos disueltos totales < 200 mg/l

Nivel de pH > 6,0 / < 9,5

Si la calidad del agua excede los parámetros ante-

riores, debe instalarse un ánodo de sacrificio en la

conexión interna G3/4” conectada en el depósito

DHW. El ánodo debe cumplir con las normativas

locales y debe colocarlo un instalador autorizado

antes de llenar el sistema con agua. Una vez insta-

lado el ánodo de sacrificio, la calidad del agua no

debe exceder estos valores:

Contenido de cloruro < 250 mg/l

Sólidos disueltos totales < 500 mg/l

Nivel de pH > 6,0 / < 9,5

A

E

BC

D

Producto A B C D E F

NDS 17-37 1751 1853 646 599

Tolerancia +/- 5 mm. (no dimensión A).

3. INSTRUCCIONES DE INSTALACIÓN

3.1 Productos cubiertos por estas instruc-

ciones 80341990 PAW-TD23B6E5

3.2 Incluidos con el producto

Ref

N.º

Uds. Descripción

1 1

Válvula de purga de aire para depósito DHW

2 1

Válvula de temperatura y presión (T&P)

3 1

Manual de instalación (este documento)

4 1

Depósito DHW, 230 l, presión máx. 10,0 bar

5 1

Caja electrónica

6 1

Válvula de 3 vías

7 1

Bloque de terminales

8 1

Bomba de circulación

9 1

Válvula de drenaje para depósito DHW

10 1

Válvula de purga de aire para tanque de inercia

11 1

Tanque de inercia, 60 l, presión máx. 3,0 bar

12 1

Válvula de drenaje para tanque de inercia

13 4

Patas ajustables

Todas las dimensiones están expresadas en milímetros.

3

6

5

4

1 2

7

8

12

9

11

10

13
