19
DEUTSCHFRANCAIS
ESPAÑOL
ENGLISH
ITALIANO POLSKI
D E F

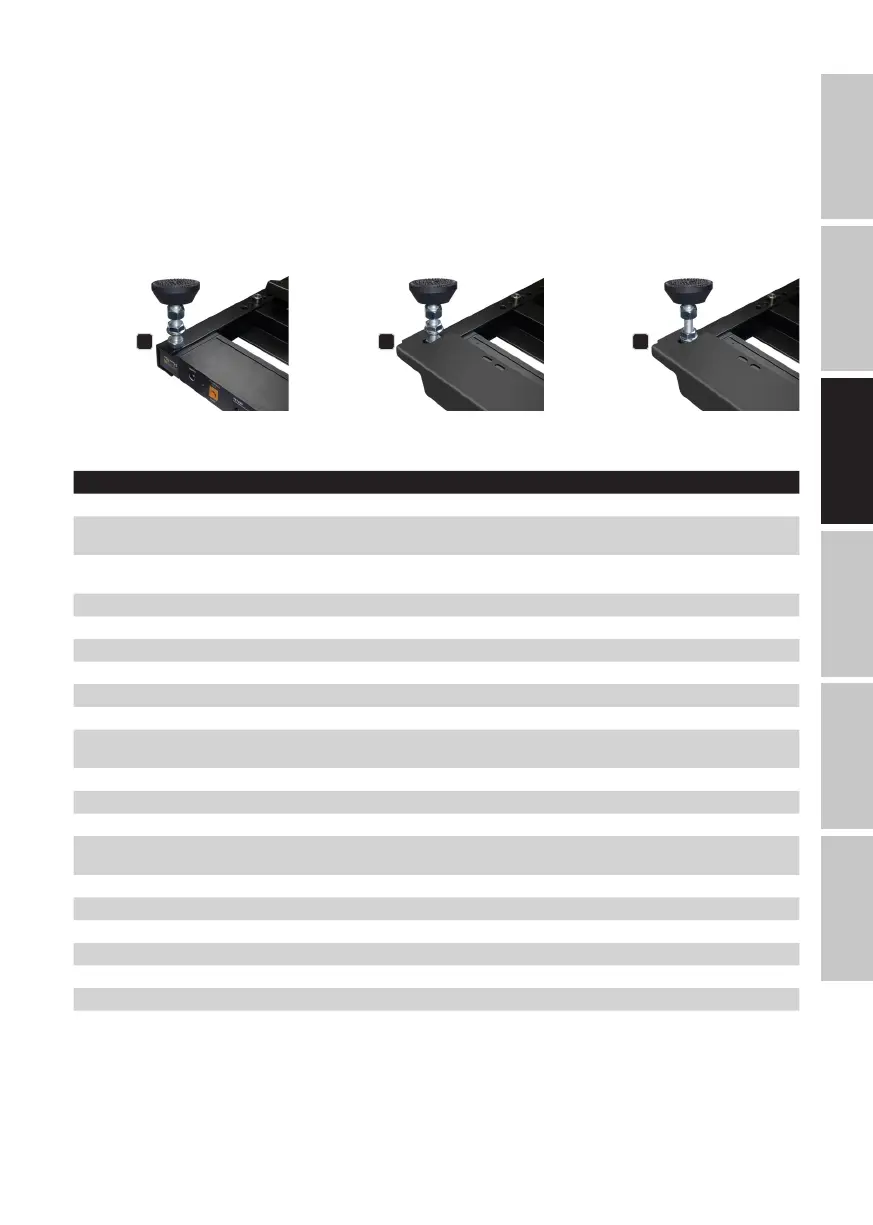

Visser fermement le bloc d'alimentation au cadre à l'aide des pieds articulés et bloquer au moyen de
l'écrou standard M8 (D). Insérer la barre de protection prolée en L sur les écrous standards M8 (E) et xer
en place à l'aide des écrous à bride M8 (F). Pour des raisons techniques, la barre de protection peut
uniquement être placée sur le bord supérieur du pédalier.
Pour monter le bloc d'alimentation ailleurs sur le pédalier, démonter d'abord le séparateur du bord
supérieur ou inférieur pour pouvoir retirer le séparateur voulu. Après avoir retiré ce dernier du cadre, insérer
l'un des écrous M6 fournis dans chacun des renfoncements prévus à cet eet aux extrémités du bloc
d'alimentation et insérer le bloc des deux côtés simultanément dans le prol en U du cadre, avec la bande
autoagrippante (Velcro) vers le haut. Visser ensuite le bloc d'alimentation en place à l'aide des vis à six
pans creux M6 précédemment retirées.
Référence: PWTPB40
Type de produit: Système de distribution de courant basse tension
Type: Système de distribution de courant pour pédalier
Palmer PEDALBAY 40
Nombre de sorties: 8 (6 sorties 9 V CC, 2 sorties commutables 9/12/18 V CC) +
1 pour la transmission de la tension d'entrée
Connecteurs de sortie: Prises basse tension 2,1 x 5,5mm
Tension de sortie: 9 V CC ou 9/12/18 V CC, plus extérieur
Courant de sortie: 2A maximum
Nombre d'entrées: 1
Connecteurs d'entrée: Prise basse tension 2,1 x 5,5mm
Éléments de commande: Bouton marche/arrêt, 2 commutateurs 9/12/18V
Éléments d'aichage: LED D'ALIMENTATION, 8 LED d'état à deux couleurs
(fonctionnement normal = vert, défaut = rouge)
Alimentation électrique: Bloc secteur externe, tension primaire 100-240 V CA / 50-60 Hz
Tension de fonctionnement: 12 V CC, 2 A, plus extérieur
Circuits de protection: Court-circuit et surcharge pour chaque sortie
Température ambiante
(en fonctionnement):
0° - 40 °C
Humidité relative: < 80 % (sans condensation)
Matériau du boîtier: Aluminium
Revêtement du boîtier: Thermolaqué / anodisé
Couleur du boîtier: Noir
Dimensions (L x H x P): 450 x 24 x 50mm
Poids: 0,65 kg
Accessoire inclus: Bloc secteur externe avec câble d'alimentation de 1,5 m, 9 câbles
CC de 60 cm avec connecteur coaxial à angle droit, 5 câbles
CC de 16 cm avec connecteur à angle droit, 2 écrous M6 + 2
écrous M8, 2 écrous à bride M8, bande autoagrippante (Velcro),
barre de protection prolée en L et 4 points de montage pour
serre-câbles
CARACTÉRISTIQUES TECHNIQUES
