6

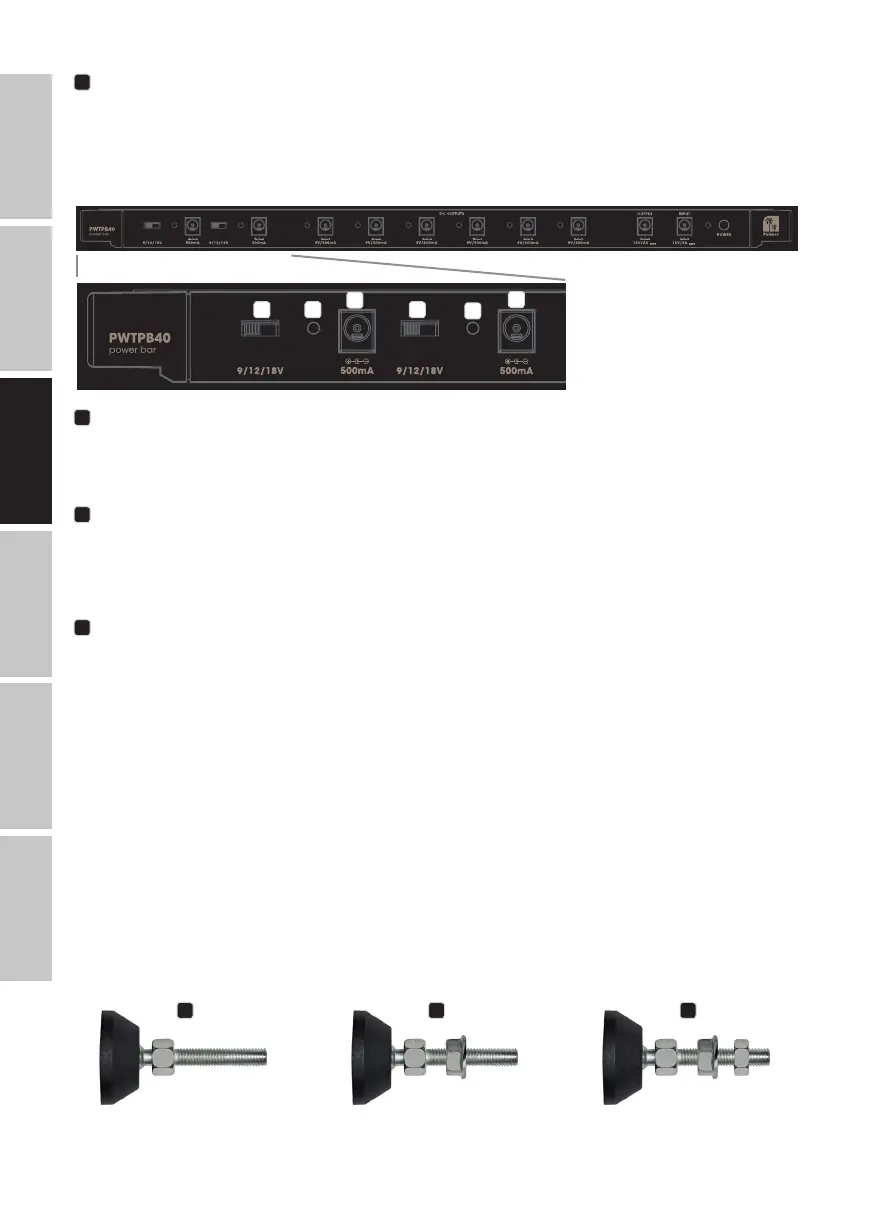

LED D'AFFICHAGE
LED à deux couleurs situées à côté des prises qui indiquent l'état de la sortie CC correspondante. Les LED
s'allument en vert lorsque la sortie fonctionne correctement. Dès qu'un dysfonctionnement survient, la LED
correspondante s'allume en rouge (court-circuit). En cas de dysfonctionnement d'une sortie CC, débrancher
le câble base tension raccordé et la pédale d'eet correspondante, puis vérier si ces derniers présentent un
court-circuit. La sortie CC est à nouveau prête à l'emploi dès que le défaut est corrigé. Les sorties CC non
aectées par le problème demeurent fonctionnelles même en cas de dysfonctionnement d'une autre sortie CC.
7
SORTIES CC (DC OUTPUTS)
Deux prises basse tension avec tension de sortie commutable séparément et courant maximal de 500mA
pour le branchement de pédales d'eet aux valeurs nominales correspondantes (9 V / 12 V / 18 V CC/
plus extérieur / jusqu'à 500mA).
8
COMMUTATEUR 9/12/18V
Commutateur à 3 voies pour la commutation de la tension de sortie des prises basse tension nº 7. Placer le
commutateur à la position souhaitée: butée gauche 9V, position centrale 12V ou butée droite 18V. Veiller
à ce que la tension de sortie corresponde aux valeurs nominales de la pédale d'eet branchée et ne
brancher cette dernière qu'après avoir correctement réglé la tension de sortie.
9
LED D'AFFICHAGE
LED à deux couleurs situées à côté des prises qui indiquent l'état de la sortie CC correspondante. Les
LED s'allument en vert lorsque la sortie fonctionne correctement. Dès qu'un dysfonctionnement survient,
la LED correspondante s'allume en rouge (court-circuit). En cas de dysfonctionnement d'une sortie CC,
débrancher le câble base tension raccordé et la pédale d'eet correspondante, puis vérier si ces derniers
présentent un court-circuit. La sortie CC est à nouveau prête à l'emploi dès que le défaut est corrigé. Les
sorties CC non aectées par le problème demeurent fonctionnelles même en cas de dysfonctionnement
d'une autre sortie CC.
MONTAGE
Le bloc d'alimentation peut être monté à n'importe quelle position de pédalier munie d'un séparateur.
Démonter le séparateur de la position à laquelle vous souhaitez monter le bloc d'alimentation et l'y insérer.
Pour le montage sur le bord supérieur du pédalier, enlever les deux pieds articulés réglables avec letage
M8 à l'aide d'un outil approprié et retirer le séparateur xé au cadre. Insérer l'un des écrous M8 fournis dans
chacun des renfoncements prévus à cet eet aux extrémités du bloc d'alimentation et insérer ce dernier
des deux côtés simultanément dans le prol en U du cadre, avec la bande autoagrippante (Velcro) vers
le haut. Pour pouvoir xer la barre métallique prolée en L aux pieds articulés réglables, visser les écrous M8
des pieds articulés (A), visser un écrou à bride M8 fourni sur chaque pied articulé (B) avec la bride orientée
vers l'extrémité ouverte de la tige letée, puis remettre les écrous M8 précédemment retirés (C).
