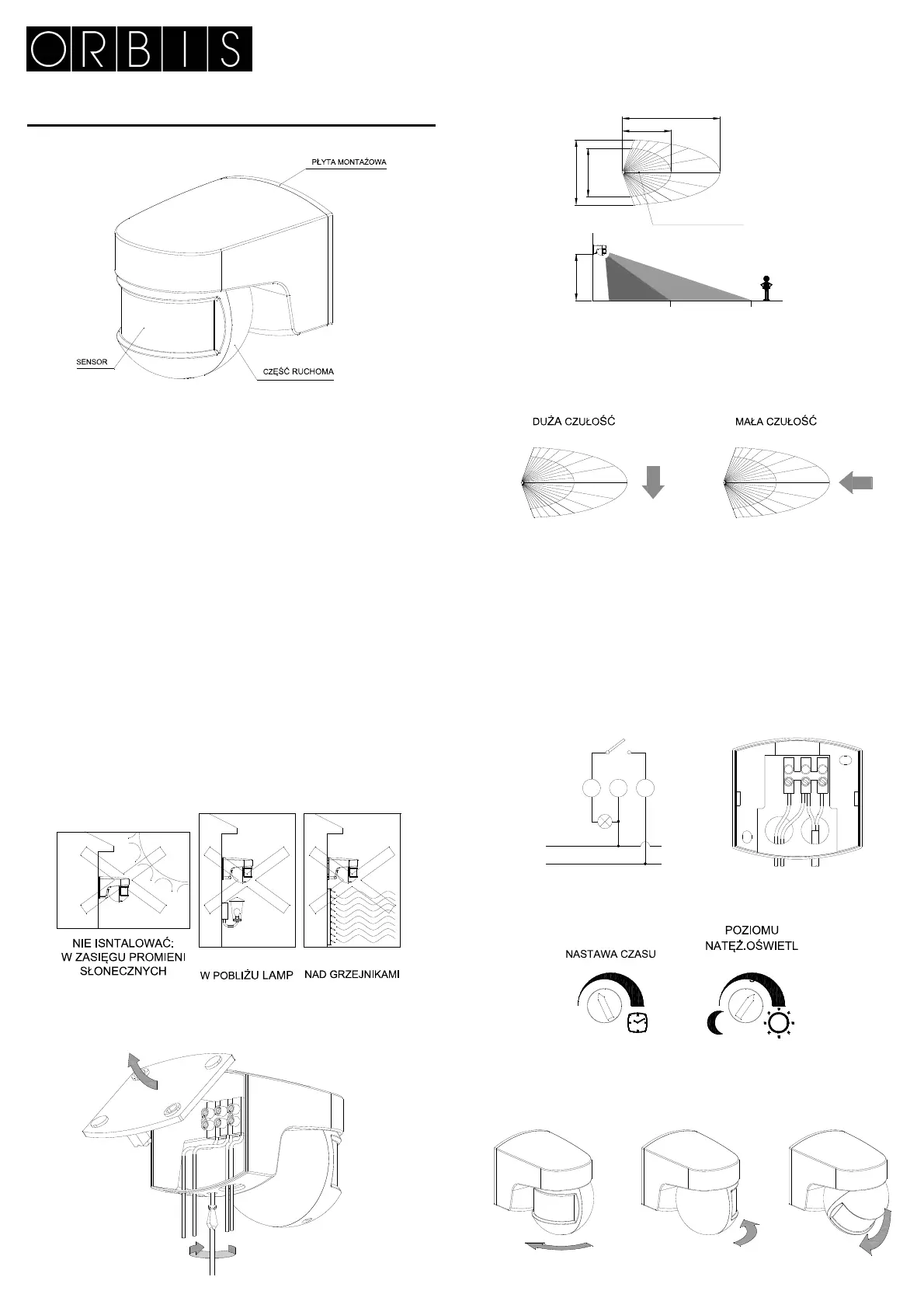

CZUJNIK RUCHU

INSTRUKCJA OBSŁUGI

OPIS.

Czujnik ruchu ISIMAT wykrywa niewidzialne promieniowanie

podczerwone ludzi i innych źródeł, nie emitując przy tym żadnego rodzaju

radiacji.

Gdy źródło ciepła poruszy się przed czujnikiem ISIMAT, jego obwód

wyjściowy zostanie aktywowany, a po ustaniu ruchu – zdezaktywowany z

regulowanym opóźnieniem.

Czujnik ISIMAT działa w opisany sposób, tylko gdy natężenie oświetlenia

jest niższe od ustawionego poziomu.

INSTALACJA.

UWAGA: Montaż i instalację urządzenia elektrycznego może

przeprowadzać wyłącznie upoważniony monter.

PRZED ROZPOCZĘCIEM PRAC INSTALACYJNYCH NALEŻY

KONIECZNIE WYŁĄCZYĆ WSZELKIE ZASILANIE

Urządzenie jest wyposażone w wewnętrzny obwód chroniący przed

zakłóceniami elektromagnetycznymi. Mimo to niektóre szczególnie silne

pola magnetyczne mogą wpływać

na działanie czujnika, w związku z

czym nie należy go instalować w pobliżu obciążeń indukcyjnych (silniki,

transformatory, anteny telefoniczne, podstacje transformatorowe,

maszyny przemysłowe itp.).

MONTAż.

Urządzenie przeznaczone jest do instalacji na ścianach, ale należy

uważać, aby w obszarze wykrywania nie znajdowały się powierzchnie

silnie odblaskowe (płyny, marmur itp.), elementy podlegające nagłym

zmianom temperatury (ogrzewanie, klimatyzacja i okolice potencjalnych

strumieni powietrza) oraz źródła światła.

Zdejmij pokrywę podstawy, poluzowując śrubę znajdującą się w dolnej

części produktu.

Zamontuj pokrywę podstawy w miejscu instalacji czujnika.

Idealna wysokość instalacji to od dwóch do trzech metrów. Kierunek ruchu

potencjalnych źródeł ciepła powinien być poprzeczny w stosunku do

kierunku soczewki czujnika ISIMAT.

Podczas instalacji czujnika ISIMAT należy wziąć pod uwagę, że wykrycie

następuje w momencie przecięcia wiązek detekcji. Oznacza to, że jeśli

źródło ciepła będzie się poruszało równolegle do wiązek, wykrycie nastąpi

znacznie bliżej, ponieważ jego ścieżka ruchu przetnie się z wiązkami

bardzo blisko urządzenia.

Na powyższych rysunkach strzałka wskazuje kierunek ruchu osoby lub

obiektu, które mają zostać wykryte.

Temperatura otoczenia w miejscu instalacji czujnika ISIMAT może w

znaczącym stopniu wpłynąć na czu

łość urządzenia, a co za tym idzie –

odległość wykrywania. Wyższe temperatury oznaczają zmniejszenie

czułości, ponieważ urządzenie działa poprzez wykrywanie ruchu źródła

ciepła (w większości przypadków jest to temperatura 36°C, czyli ludzkiego

ciała). Im temperatura otoczenia jest bliższa 36°C, tym słabsza będzie

czułość.

PODŁĄCZENIE.

Urządzenie należy podłączyć zgodnie z poniższym schematem:

Załóż czujnik ISIMAT na podstawę i przymocuj za pomocą śruby.

URUCHAMIANIE: REGULACJA

na kuli czujnika ISIMAT znajdują się dwa regulatory:

REGULACJA POLA WYKRYWANIA.

Głowica może obracać się w poziomie w zakresie około 180° (nie wolno

na siłę obracać jej pod kątem większym niż 180°) oraz w pionie w

zakresie około 45°. Pozwala to na przesunięcie obszaru wykrywania, tak

jak pokazano na rysunku:

L' N L

L

N

L' N L

230 V AC

Light

2,5 m.

6 m.

12 m.

Obszar najwiekszej

czulosi

6

12

ISIMAT

6

8

kat

obserwacji 140 º
