Pole wykrywania można wyregulować, wykonując następujące czynności:

- Ustaw regulator opóźnienia wyłączenia w pozycji minimalnej oraz

pokrętło intensywności oświetlenia otoczenia w pozycji (☼).

- Sprawdź zasięg, poruszając się pomiędzy granicami pola

wykrywania.

Po instalacji i regulacji pola wykrywania ustaw poziom natężenia

oświetlenia otoczenia i opóźnienie wyłączenia według potrzeb.

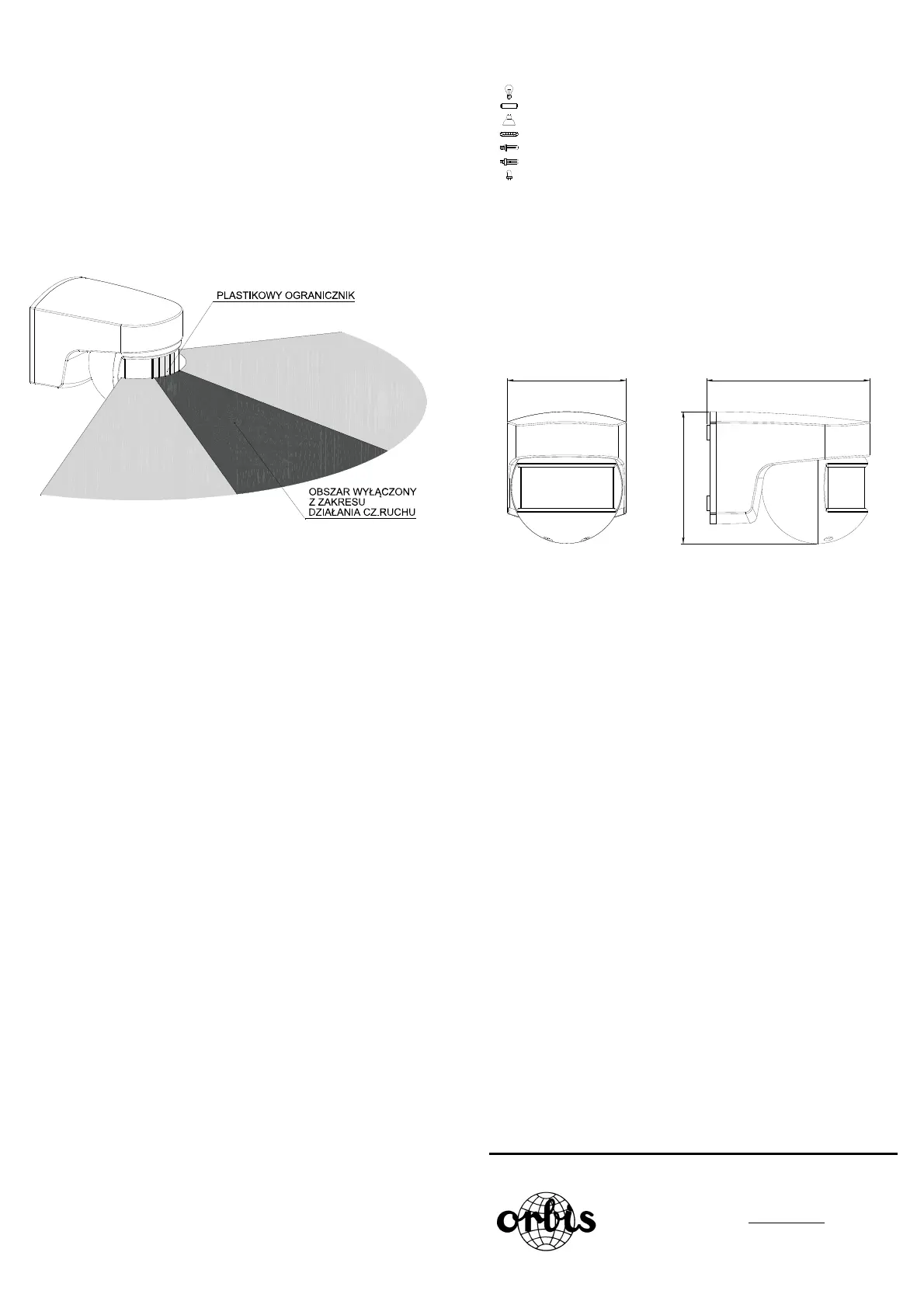

Czujnik ISIMAT dostarczany jest z ogranicznikami obszaru wykrywania.

Każdy ogranicznik podzielony jest na cztery sektory. Można go przyciąć w

zależności od potrzeb. Aby wykluczyć sektor, należy zakryć

odpowiadającą mu część soczewki ogranicznikiem przyciętym do

odpowiedniego rozmiaru.

NASTAWA POZIOMU NATężENIA OśWIETLENIA OTOCZENIA.

Czujnik ISIMAT można wyregulować, tak aby działał tylko gdy natężenie

oświetlenia otoczenia jest niższe od ustawionego poziomu. Jeśli pokrętło

natężenia oświetlenia otoczenia zostanie ustawione w pozycji (☼), czujnik

będzie działał w każdych warunkach oświetleniowych. Ustawienie

regulatora w pozycji (

) będzie oznaczało, że urządzenie będzie

wykrywało ruch tylko w ciemności.

Aby sprawdzić czy nastawa poziomu natężenia oświetlenia jest

prawidłowa, należy opuścić obszar działania czujnika, poczekać aż

czujnik wyłączy oświetlenie i ponownie wejść w obszar działania.

REGULACJA OPóźNIENIA WYŁĄCZENIA.

Obracając regulator (), można ustawić opóźnienie wyłączenia w

następujące sposoby:

- minimalne opóźnienie wyłączenia: 3 sekundy;

- maksymalne opóźnienie wyłączenia: 30 minut.

Czas ten jest resetowany dla każdego wykrycia.

Czułość wykrywania możne zostać zmniejszona, jeśli temperatura

obiektu, który ma zostać wykryty, jest bliska temperaturze otoczenia.

Po upłynięciu czasu opóźnienia czujnika ISIMAT występuje

dwusekundowy okres braku aktywności. W tym czasie urządzenie

nie wykrywa ruchu.

TRYB DZIAŁANIA

- Po włączeniu zasilania czujnika, jego gotowość do pracy rozpoczyna

się po upływie 30 s.

DANE TECHNICZNE

Zasilanie 230 V 50 Hz

Prąd styków

μ 10 A 230 V~ cos =1

Maksymalne zalecane obciążenia:

Oświetlenie żarowe 2000 W

Światło fluorescencyjne 1200 VA

Oświetlenie halogenowe niskiego napięcia (12 VAC) 1200 VA

Oświetlenie halogenowe (230 VAC) 2000 W

Kompaktowe lampy fluorescencyjne (CFL) 1200 VA

Niskokonsumpcyjne lampy typu Downlight 1200 VA

Oświetlenie LED 400 VA

Zużycie własne 6 VA (około 1 W)

Nastawa natężenia oświetlenia otoczenia 5-30-2000 luksów

Nastawa czasu opóźnienia od 3 s do ok. 30 min

Kąt wykrywania ruchu 140°

Pole wykrywania 12 m x 8 m przy 20°C

Temperatura robocza od -20°C do +40°C

Stopień ochrony IP 55 zgodnie z EN 60529

Klasa ochrony II przy prawidłowych

warunkach instalacji

WYMIARY

A016.13.54551

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Tel: +34 91 5672277; Faks: +34 91 5714006

Adres e-mail: info@orbis.es

http://www.orbis.es

100

72

80
