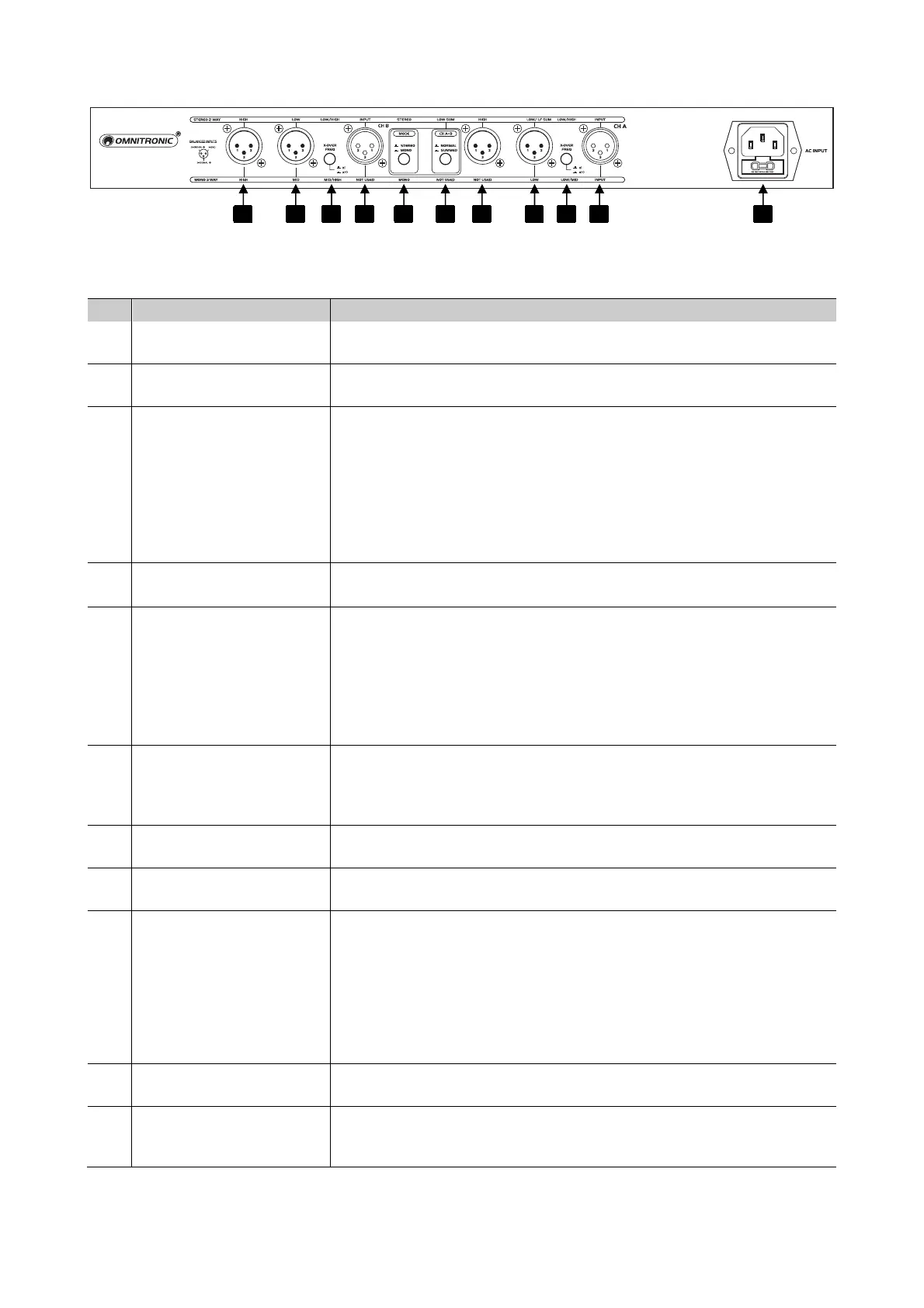

Rückseite
Die Beschriftungen der Funktionen unterscheiden sich im Stereo- und Monomodus. Für den Stereomodus
gilt die obere Beschriftungslinie, für den Monomodus die untere.
Nr. Element Funktion
15 Ausgang HIGH Symmetrische XLR-Buchse in Kanal B für die hohen Frequenzen im
Stereo- und Monomodus.
16 Ausgang LOW/MID Symmetrische XLR-Buchse in Kanal B für die tiefen Frequenzen im
Stereomodus und für die mittleren Frequenzen im Monomodus.
17 Umschalter p7-x10
Schaltet den Regelbereich des frontseitige Reglers X-OVER FREQ in
Kanal B von 45 Hz bis 960 Hz (Schalter nicht gedrückt) auf 450 Hz bis
9,6 kHz (Schalter gedrückt, frontseitige LED leuchtet).
Hinweis: Aktivieren Sie diesen Schalter nie, ohne vorher die Verstärker
für die Lautsprechersysteme auszuschalten oder deren Eingangs-
regler auf Minimum zu stellen. Das Umschalten im aktiven Betrieb
erzeugt starke Störgeräusche, durch die die Lautsprechersysteme
beschädigt werden könnten.
18 Eingang INPUT
Symmetrische XLR-Buchse in Kanal B für das Eingangssignal im
Stereomodus. Im Monomodus wird dieser Eingang nicht verwendet.
19 Umschalter MODE
In nicht gedrückter Stellung arbeitet das Gerät im 2-Wege-
Stereomodus, in gedrückter Stellung im 3-Wege-Monomodus.
Hinweis: Aktivieren Sie diesen Schalter nie, ohne vorher die Verstärker
für die Lautsprechersysteme auszuschalten oder deren Eingangs-
regler auf Minimum zu stellen. Das Umschalten im aktiven Betrieb
erzeugt starke Störgeräusche, durch die die Lautsprechersysteme
beschädigt werden könnten.
20 Umschalter LOW SUM
In gedrückter Stellung werden im Stereomodus die tiefen Frequenzen
von Kanal A und B summiert und auf den Ausgang LOW/LF SUM in
Kanal A geleitet, während der Ausgang von Kanal B unbenutzt bleibt.
Im Monomodus wird dieser Schalter nicht verwendet.
21 Ausgang HIGH Symmetrische XLR-Buchse in Kanal A für die hohen Frequenzen im
Stereomodus. Im Monomodus wird dieser Ausgang nicht verwendet.
22 Ausgang LOW/LF SUM Symmetrische XLR-Buchse in Kanal A für die tiefen Frequenzen im
Stereo- und Monomodus.
23
Umschalter x10 Schaltet den Regelbereich des frontseitige Reglers X-OVER FREQ in
Kanal A von 45 Hz bis 960 Hz (Schalter nicht gedrückt) auf 450 Hz bis
9,6 kHz (Schalter gedrückt, frontseitige LED leuchtet).
Hinweis: Aktivieren Sie diesen Schalter nie, ohne vorher die Verstärker
für die Lautsprechersysteme auszuschalten oder deren Ausgangs-
regler auf Minimum zu stellen. Das Umschalten im aktiven Betrieb
erzeugt starke Störgeräusche, durch die die Lautsprechersysteme
beschädigt werden könnten.
24 Eingang INPUT Symmetrische XLR-Buchse in Kanal A für das Eingangssignal im
Stereo- und Monomodus.
25
Netzanschluss mit
Sicherungshalter
Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung nur
bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.
Der korrekte Wert ist am Gerät angegeben.
