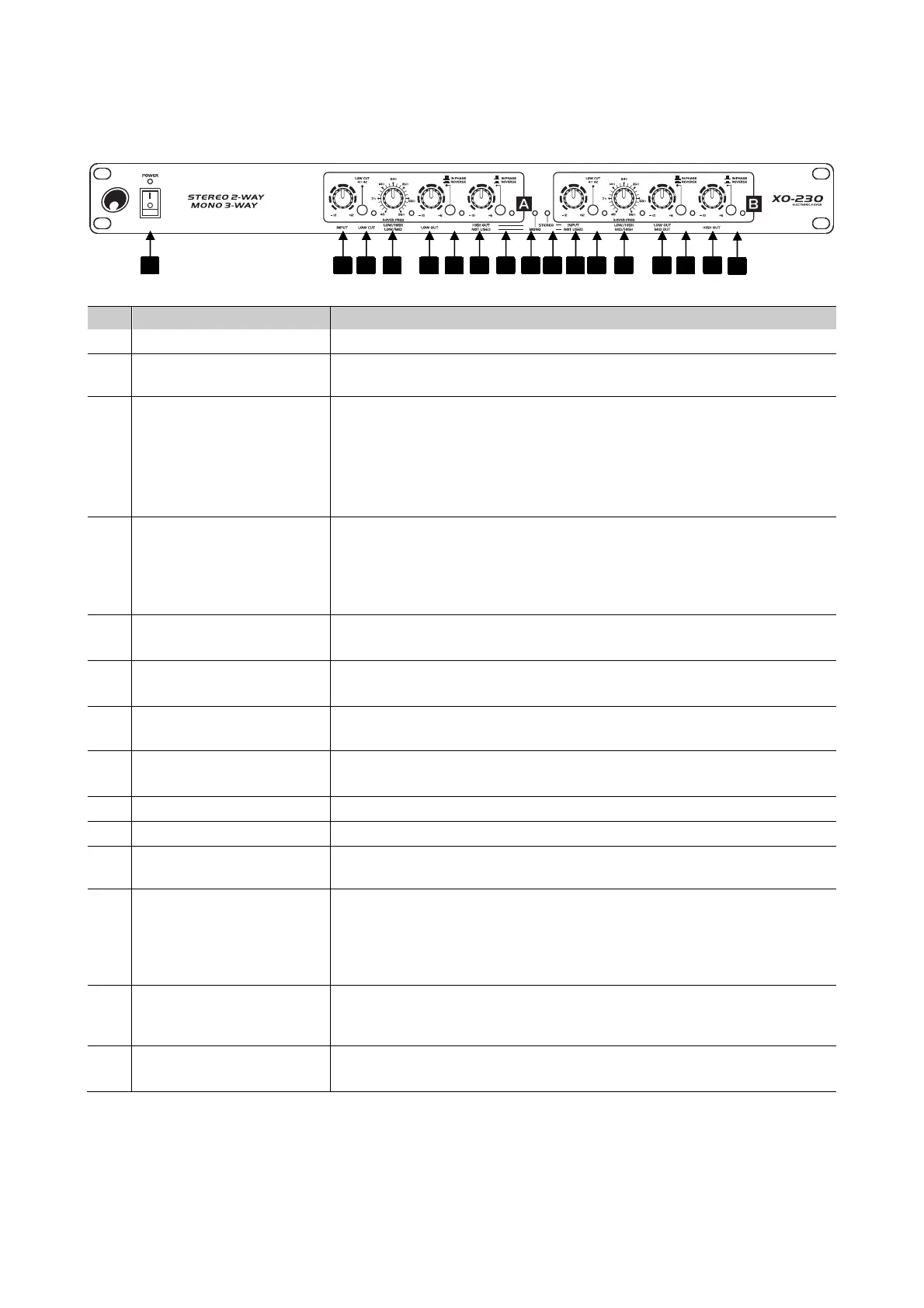

4 Bedienelemente und Anschlüsse
Vorderseite
Nr. Element Funktion
1 Netzschalter Schaltet das Gerät ein und aus.
2 Regler INPUT Regelt die Eingangsverstärkung in Kanal A im Stereomodus im Bereich
von -12 bis +12 dB. Im Monomodus ist nur dieser Regler aktiv.
3 Taste LOW CUT
Aktiviert das Butterworth-Hochpassfilter zum Schutz Ihrer Subwoofer
mit 12 dB/Oktave bei 40 Hz. Die zugehörige LED leuchtet.
Hinweis: Bitte lassen Sie dieses Filter in Betrieb, außer Sie benötigen
diese extrem tiefen Frequenzen unbedingt. Wenn Ihre Box diese tiefen
Frequenzen nicht unterstützt, besteht die Gefahr von Lautsprecher-
schäden.
4 Regler X-OVER FREQ
Regelt die Trennfrequenz zwischen dem Frequenzbereich LOW und
HIGH in Kanal A im Stereomodus und zwischen LOW und MID im
Monomodus im Bereich von 45 bis 960 Hz. Der rückseitige Schalter
x10 verzehnfacht den Regelbereich auf 450 Hz bis 9,6 kHz; die
zugehörige LED leuchtet.
5 Regler LOW OUT
Regelt den Ausgangspegel der tiefen Frequenzen im Stereo- und
Monomodus im Bereich von -~ bis +6 dB.
6 Phasenumkehrschalter
Zum Umkehren der Phasenlage am LOW- bzw. MID-Ausgang in Kanal
A und B. Die zugehörige LED leuchtet.
7 Regler HIGH OUT
Regelt den Ausgangspegel der hohen Frequenzen im Stereomodus im
Bereich von -~ bis +6 dB. Im Monomodus ist der Regler deaktiviert.
8 Phasenumkehrschalter
Zum Umkehren der Phasenlage am HIGH-Ausgang in Kanal A und B.
Die zugehörige LED leuchtet.
9 LED MONO Zeigt den Monomodus an.
10 LED STEREO Zeigt den Stereomodus an.
11 Regler INPUT Regelt die Eingangsverstärkung in Kanal B im Stereomodus im Bereich
von -12 bis +12 dB. Im Monomodus ist der Regler deaktiviert.
12 Regler X-OVER FREQ
Regelt die Trennfrequenz zwischen dem Frequenzbereich LOW und
HIGH in Kanal B im Stereomodus und zwischen MID und HIGH im
Monomodus im Bereich von 45 bis 960 Hz. Der rückseitige Schalter
x10 verzehnfacht den Regelbereich auf 450 Hz bis 9,6 kHz; die
zugehörige LED leuchtet.
13 Regler LOW/MID OUT
Regelt den Ausgangspegel der tiefen Frequenzen im Stereomodus
bzw. der mittleren Frequenzen im Monomodus im Bereich von -~ bis
+6 dB.
14 Regler HIGH OUT
Regelt den Ausgangspegel der hohen Frequenzen im Stereo- und
Monomodus im Bereich von -~ bis +6 dB.
11
12
3
10
9
7
8
6
5
4
3
2
1
13
8
6
14
