Bi2 Air TR

NEDERLANDS

NL - 15

2.12.a - Montage en aansluitingen voor modellen met console en inbouwmodellen

Sluit de schakelkast met de eerder verwijderde schroeven als de aansluitingen en eventuele conguratie

zijn verricht.

Plaats het voorpaneel terug en zorg er daarbij voor dat de connector van het display is aangesloten. Zet het

voorpaneel vast met de schroeven en plaats de machine onder spanning.

- De afstandsbediening wordt uitgeschakeld als de unit gecongureerd is voor de besturing op

afstand.

- Met de besturing op afstand kan de ap niet worden aangestuurd.

- In deze modus wordt de luchtmeter op de ventilatorconvector niet in beschouwing genomen.

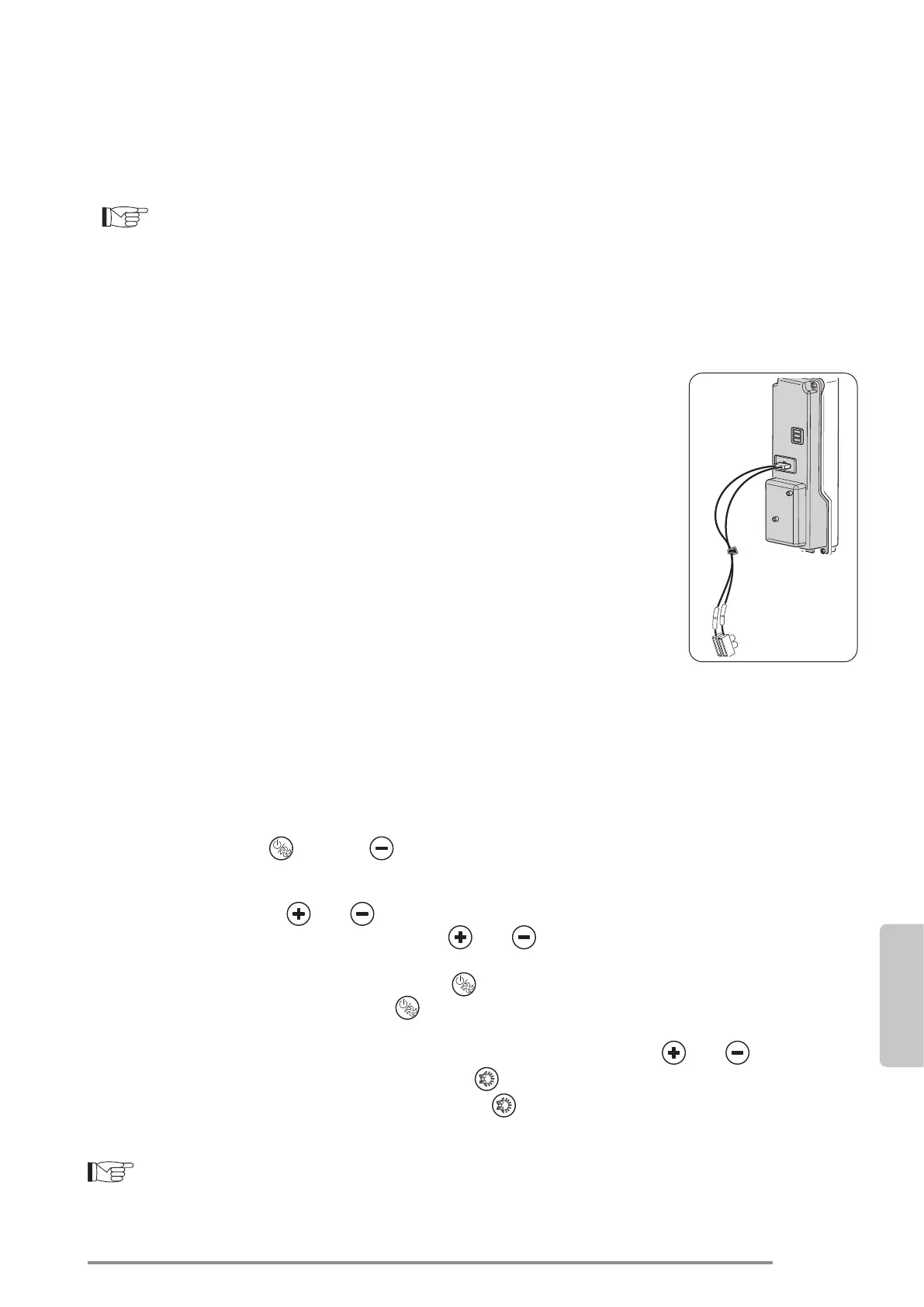

2.13 - VERBINDING MET SIOS CONTROL

- Sluit de kabels afkomstig van de verbinding “A B” van de SIOS CONTROL

met de betreffende draden aan op de elektrische verbindingsstrook die

aangesloten is op het deksel van het schakelbord, neem daarbij de polariteit

in acht, en sluit de verst geplaatste unit af met de geleverde weerstand van

120 Ohm.

- Activeer de conguratie Autonoom (paragraaf “2.14”, conguratieparameter

“CF”).

- Stel het ASCII-protocol in als SIOS CONTROL met B0863 werkt, ofwel RTU

als SIOS CONTROL zonder B0863 werkt (paragraaf “2.14”, conguratiepa-

rameter “bU”).

- Stel het adres in. Elk apparaat dat op dezelfde BUS aangesloten is, moet een

eigen adres hebben (paragraaf “2.14”, conguratieparameter “Ad”).

- Volg de aanwijzingen van de vorige paragrafen voor de montage van de

aansluitingen.

2.14 - SOFTWARECONFIGURATIE VAN DE KAART

Ga als volgt te werk:

a. Sluit de elektrische voeding aan en controleer of het apparaat in een andere stand dan stand-by is

geplaatst.

b. Druk de toetsen “ ” (T2) en “ ” (T1) op het bedieningspaneel tegelijkertijd minstens 5 seconden in

tot u een geluidssignaal hoort.

c. Op het display wordt de referentie van de parameter weergegeven

d. Scrol met de toets “ ” of “ ” (T1) tot de gewenste parameter weergegeven wordt

e. Scrol de lijst met parameters met de toets “ ” of “ ” (T1): CF -> bU -> Ad -> Fa -> Po -> co -> CF

-> …

f. Open de waarde met een druk op de toets “ ” (T2)

g. Laat de toets los en druk de toets “ ” (T2) langer dan 3 seconden in om de waarde te wijzigen (het

display knippert)

h. Scrol de mogelijke waarden van de parameters met een druk op de toets “ ” of “ ” (T1)

i. Bevestig de waarde met een druk op de toets “ ” (T3)

j. Sluit de conguratie af met een druk op de toets “ ” (T3) of wacht 20 seconden.

Schakel de voedingsspanning van het systeem uit en weer in om de unit met de

nieuwe conguratie op te starten.
