NEDERLANDS

NL - 14

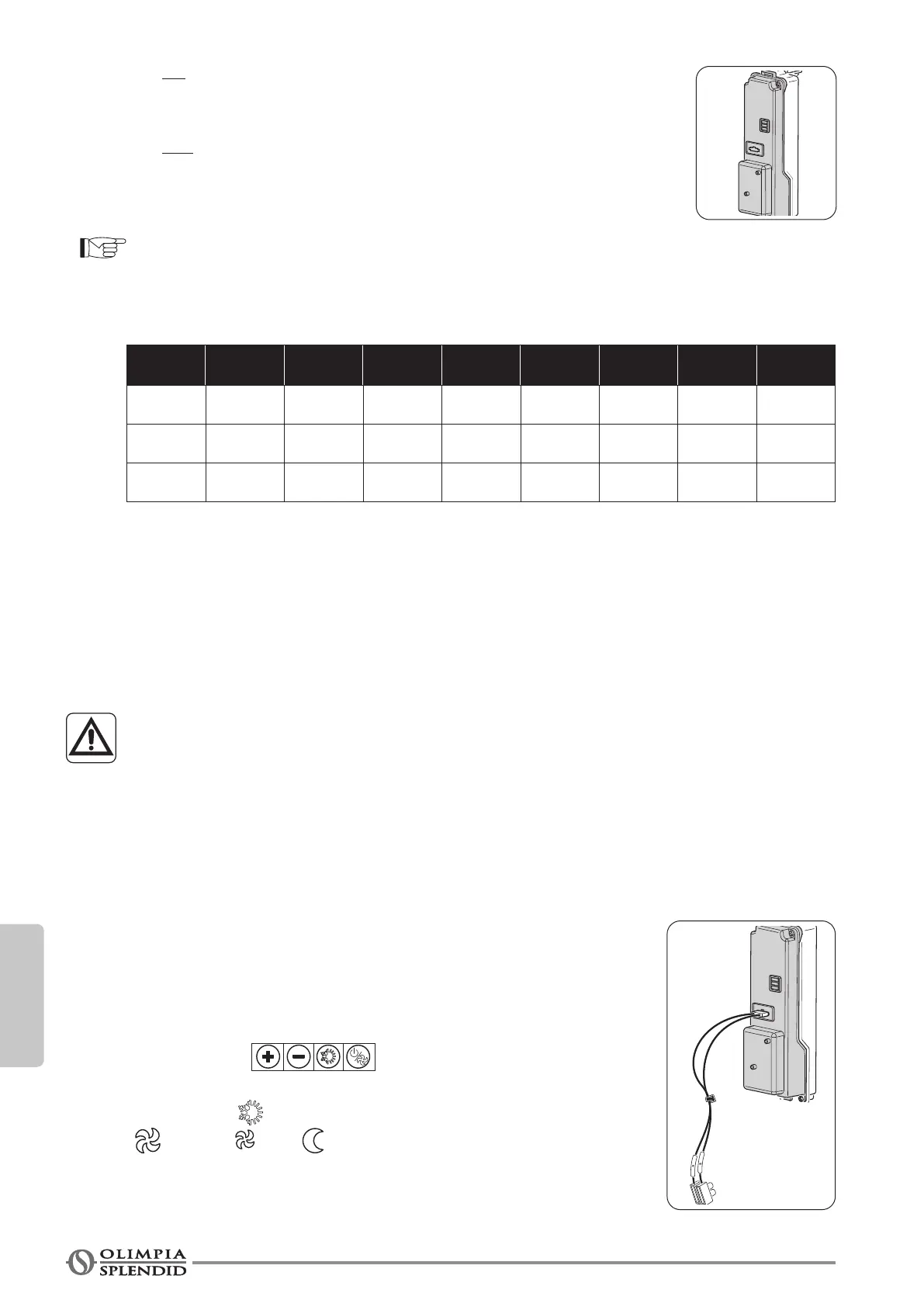

J3. ON: bij apparaten die voor een 2-pijps installatie bestemd zijn is de kaart

ingesteld voor het beheer van een enkele waterklep, voor zowel de

zomerstand (koelen) als de winterstand (verwarming).

J3. OFF: bij apparaten die voor een 4-pijps installatie bestemd zijn is de kaart

ingesteld voor het beheer van twee waterkleppen, één voor de zomerstand

(koelen) en één voor de winterstand (verwarming).

De drie schakelaars kunnen in alle mogelijke combinaties worden geplaatst aangezien de

respectievelijke functies onafhankelijk van elkaar werken.

Bij elke inschakeling toont het display 5 seconden de codering die hoort bij de instelling van de interne

schakelaars:

D1 C0 C1 C2 C3 C4 C5 C6 C7

J1 OFF OFF OFF OFF ON ON ON ON

J2 OFF OFF ON ON OFF OFF ON ON

J3 OFF ON OFF ON OFF ON OFF ON

2.11.b - Ingang aanwezigheidscontact

Het potentiaalvrije contact van een eventuele aanwezigheidssensor (niet geleverd) kan worden

aangesloten op de aansluitklemmen “A” en “B” (afb. 20) van het interne klemmenbord. Het apparaat

wordt gedeactiveerd als dit contact sluit (in de fabriek is deze functie ingesteld op stand-by).

Op aanvraag van de klant kan deze functie in de fabriek of door een erkend servicecentrum worden

aangepast, zodat de geselecteerde omgevingstemperatuur bij het sluiten van het contact automatisch wordt

verhoogd (bij het koelen) of verlaagd (bij het verwarmen) met een specieke waarde “Economy-functie”.

De ingang kan niet parallel worden aangesloten op de ingang van andere kaarten.

Gebruik echter aparte contacten.

Gebruik een kabel met dubbele isolatie, een minimale doorsnede van 2x0,5 mm

en een lengte van

maximaal 20 m voor de aansluiting van de aanwezigheidssensor. Deze aansluiting moet gescheiden

worden gehouden van de elektrische voeding van het apparaat.

2.12 -

AANSLUITING MET DRAADBEDIENING B0736 OF MODBUS VAN DERDEN

- Sluit de kabels afkomstig van de verbinding “A B” van de bediening B0736

met de betreffende draden aan op de elektrische verbindingsstrook die

aangesloten is op het deksel van het schakelbord, neem daarbij de polariteit

in acht, geel kabeltje “A” en oranje kabeltje “B”, en sluit de verst geplaatste

unit af met de geleverde weerstand van 120 Ohm.

Activeer de conguratie Remote (paragraaf “2.14”, conguratieparameter “CF”).

- Alle bedieningen “ ” worden uitgeschakeld en elke keer dat

ze geactiveerd worden, wordt “rE” op het display weergegeven.

- De aanduiding “ ” geeft de gekozen werking aan, terwijl de aanduidingen

“ ”, “ A ”, “ ” en “ ” de ingestelde ventilatiesnelheden aangeven.

- Raadpleeg de gebruiksaanwijzing van de bediening B0736 voor de werking

en de instellingen.
