4
PL
INSTRUKCJA ORYGINALNA (OBSŁUGI)
Stołek warsztatowy na kółkach z półką na narzędzia: 11-604
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU
NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I
ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY,
KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY
PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ
URZĄDZENIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
UWAGA!
Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń
i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało
zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja,
konserwacja i obsługa urządzenia może być niebezpieczna.
Przestrzeganie poniższych procedur zmniejsza ryzyko obrażeń ciała oraz
skróci czas montażu urządzenia
ZASADY BEZPIECZEŃSTWA
• W czasie korzystania ze stołka należy zachować ostrożność.
• Nie wolno stawać na wózku, gdyż kółka transportowe łatwo się
obracają nie zapewniając stabilności bez dodatkowych punktów
podparcia.
• Nie należy przeciążać wózka, pamiętając o maksymalnym
dopuszczalnym obciążeniu.
• Siedzisko oraz półkę należy systematycznie czyścić z zanieczyszczeń
(smary, brud etc.)

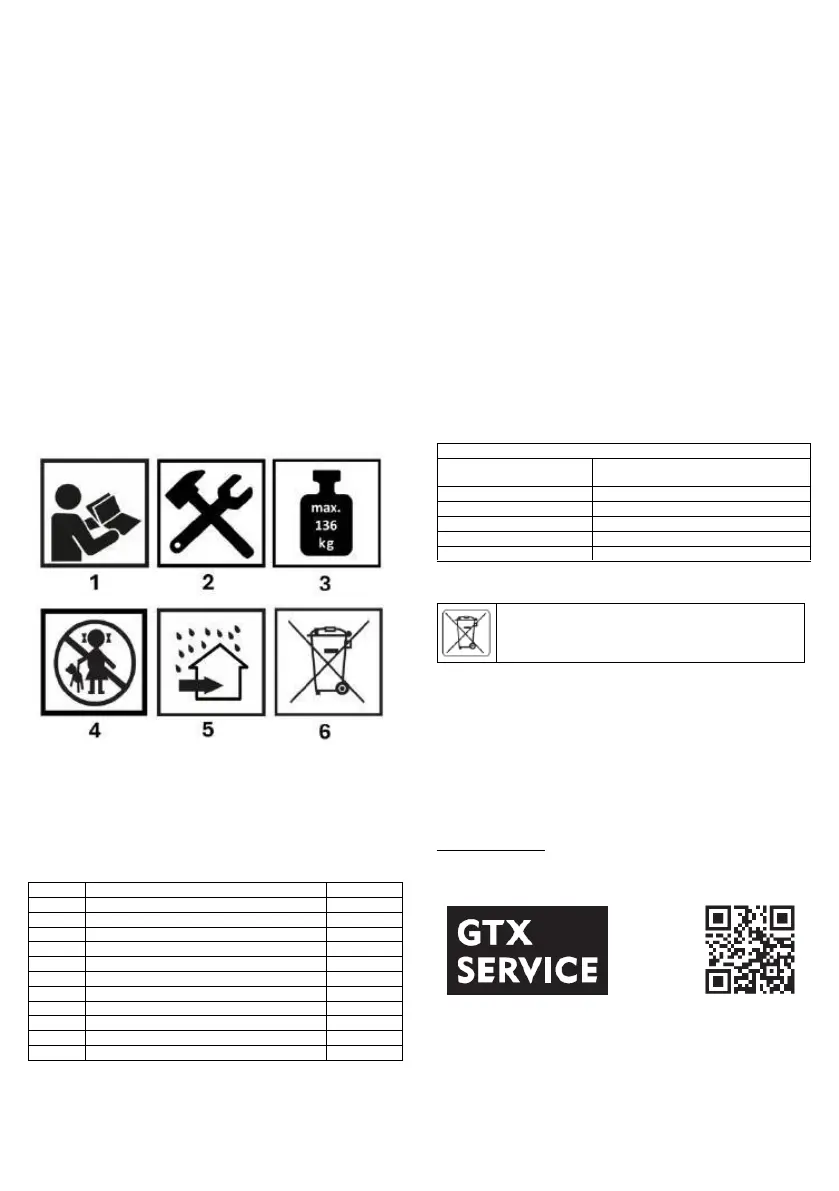

Piktogramy i ostrzeżenia
1.Przeczytaj instrukcję
2.Wymaga montażu
3.Maksymalne obciążenie
4.Trzymać z dala od dzieci
5.Do użytku wewnątrz pomieszczeń
6.Nie wyrzucać z odpadami domowymi
Opis elementów graficznych
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
NR
OPIS
ILOŚĆ
1.
SIEDZISKO
1 SZT.
2.
PŁASKOWNIK
2 SZT.
3.
RAMA STALOWA GÓRNA
2 SZT.
4.
ŚRUBA DO SIEDZISKA
4 SZT.
5.
NAKRĘTKA NA SIODEŁKO
4 SZT.
6.
NAKRĘTKA NA KOŁO
4 SZT.
7.
PODKŁADKA
4 SZT.
8.
PÓŁKA
1 SZT.
9.
RAMA STALOWA DOLNA
1 SZT.
10.
ŚRUBA DO MOCOWANIA PÓŁKI
4 SZT.
11.
KÓŁKA JEZDNE
4 SZT.
* Mogą wystąpić różnice między grafiką a rzeczywistym produktem
SPOSÓB MONTAŻU
Na rysunku A pokazane są schematycznie czynności montażu
stołka.
Montaż stołka należy rozpocząć od sprawdzenia czy wszystkie
wymagane elementy znajdują się w zestawie i skontrolowania czy nie są
uszkodzone.
Do montażu będą potrzebne następujące narzędzia:
• Wkrętak krzyżowy PH2 1 szt.
• Klucz płasko-oczkowy lub nasadowy 13 1 szt.
• Klucz płasko-oczkowy lub nasadowy 14 1 szt.
MONTAŻ
Znajdź równą płaską i czystą powierzchnię do montażu.
• Połóż siedzisko rys. A1 odwrotną stroną na miejscu montażu
• Następnie połóż dwa płaskowniki rys. A2 na siedzisku, na nich umieść
stalowe ramy rys. A3 całość przymocuj śrubami rys. A4 ( śruby
mocujące dokręć wkrętakiem PH2)
• Do stalowych ram rys. A3 umieść półkę rys. A8 oraz ramę stalową
dolną rys. A9. Całość skręć przy pomocy śrub rys. A10 oraz nakrętek
rys. A6. Do zablokowania śrub rys. A10 użyj klucza płaskiego 14,
natomiast do nakrętek rys. A5 użyj klucza lub nasadki 13.
• Ostatni etap to przymocowanie kółek jezdnych rys. A11. Trzpienie
kółek jezdnych rys. A11 muszą przejść przez odpowiednie otwory w
półce rys. A8 oraz ramie stalowej dolnej rys. A9. Pod nakrętki rys. A6
włóż podkładki rys. A7 i dokręć używając klucza 13.
UWAGA! Skręcając poszczególne elementy konstrukcji, upewnij się, że
wszystkie elementy są mocno i poprawnie dokręcone.
• Po skręceniu wszystkich elementów stołek należy odwrócić i postawić
na kółkach. Konstrukcja jest gotowa do użycia.
Dane znamionowe 11-604
Wymiary stołka
dł. 36,5 cm, szer. 35,5 cm, wys. 37,5
cm
Wymiary siedziska
37 cm x 20,5 cm
Masa
4,5 kg
Maksymalne obciążenie
136 kg
Siedzisko
Wykonane z materiału trudnopalnego
Rok produkcji
2024
OCHRONA ŚRODOWISKA
Produktu nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać
je do utylizacji w odpowiednich zakładach. Produkt nie poddany
recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia
ludzi.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z
siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie
prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu,
zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą
wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego
1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z
późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach
komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy
Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do
odpowiedzialności cywilnej i karnej.
GWARANCJA I SERWIS
Serwis Centralny GTX Service Sp. z o.o. Sp.k.
ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail
bok@gtxservice.com
Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych
dostępna na platformie internetowej gtxservice.pl
Zeskanuj QR kod i wejdź na gtxservice.pl
EN
TRANSLATION (USER) MANUAL
Workshop stool on wheels with tool shelf: 11-604
NOTE: BEFORE USING THE EQUIPMENT, PLEASE READ THIS
MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.
PERSONS WHO HAVE NOT READ THE INSTRUCTIONS SHOULD
NOT CARRY OUT ASSEMBLY, ADJUSTMENT OR OPERATION OF
THE EQUIPMENT.
SPECIFIC SAFETY PROVISIONS
