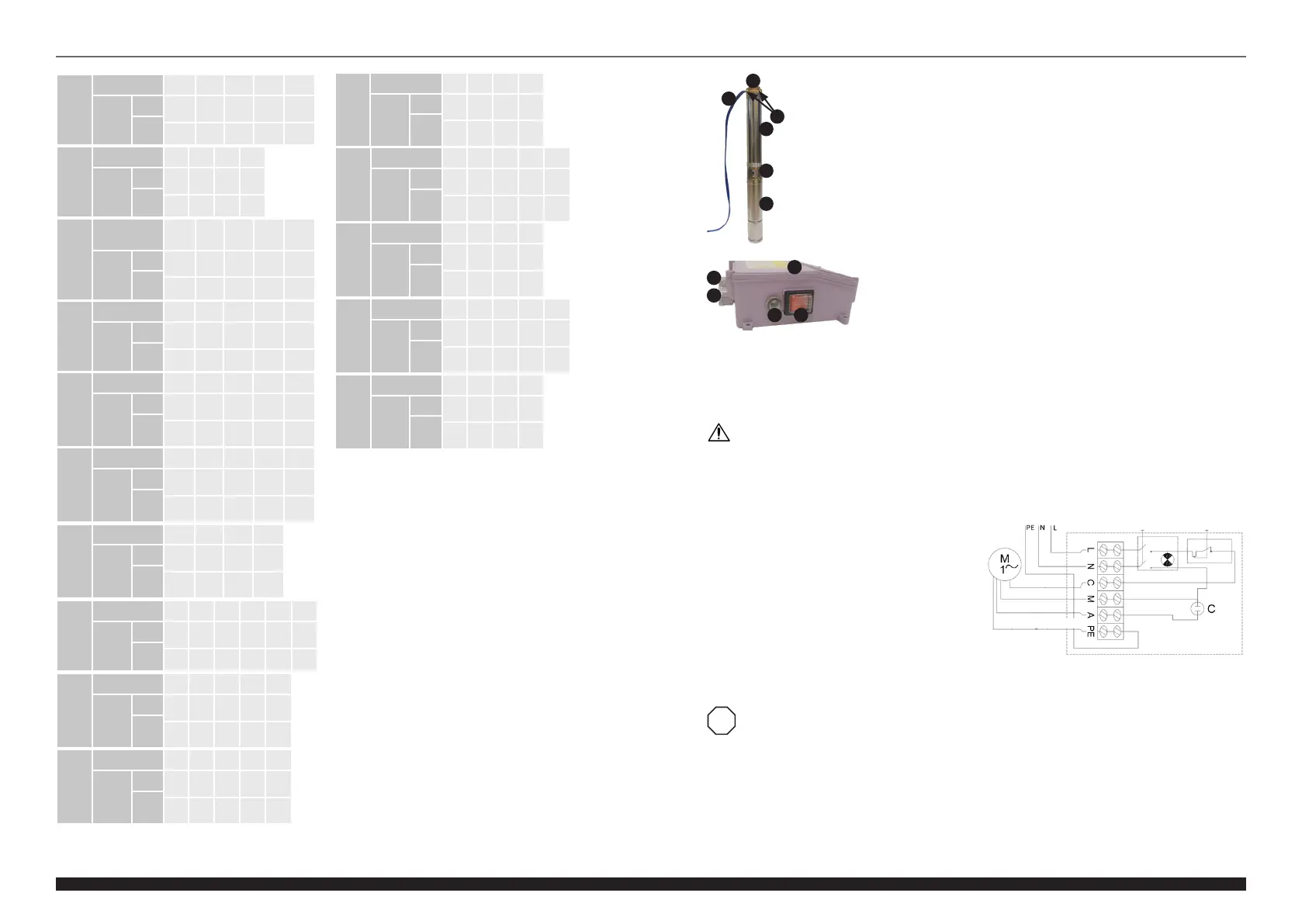

Je bekijkt pagina 34 van 39
66 67
66 67
Rev. 28.02.2022
Rev. 28.02.2022
1. Handtag
2. Pumphus
3. Inloppsgaller
4. Motorhus
5. Pumpens nätsladd
6. Utloppsöppning
1. Hölje
2. Brytare On/O
3. Överströmsbrytare
4. Förskruvning för pumpens nätsladd
5. Förskruvning för nätsladden
HANDHAVANDE
Anvisningar för användning:
Anvisningar vars icke-iakttagande kan leda till kroppsskador
som utgör hot mot hälsa och liv:
• Den elektriska anslutningen och installationen av
pumpen ska utföras av personal med lämpliga
kvalikationer och behörighet.
• Anordningen ska anslutas till strömmen enligt
kopplingsschemat nedan.
• Placera kontrollpanelen på en plats som är skyddad
mot vatten. Använd aldrig anordningen med våta
händer.
• Om nätsladden behöver förlängas ska det utföras av
en kvalicerad person och hermetiskt förslutas.
• Pumpen får inte bäras genom att hålla i nätsladden.
• Pumpen ska vara jordad. Dessutom ska en
jordfelsbrytare upp till max 30 mA användas
i installationen.
• Om pumpen inte fungerar som den ska eller
nätsladdens isolering är skadad ska strömmen
omedelbart kopplas bort från pumpen.
• Starta aldrig pumpen när du är i vattnet eller barfota
på en våt, elektriskt ledande yta.
Anvisningar vars icke-iakttagande kan leda till fel på
utrustningen eller ett oväntat driftstopp:
• Pumpen ska placeras upprätt i brunnen.
• Pumpen måste sänkas ner i en öppning som har
rengjorts noggrant från slammet.
• Pumpen får inte användas för att pumpa förorenat
vatten (t.ex. med med olja, partiklar, slipande fasta
ämnen, etc.)
• Pumpen får inte användas för att pumpa saltvatten,
frätande ämnen, brandfarliga vätskor, etc.
• Det är förbjudet att pumpa vatten med en temperatur
över 35°C.
• För bred öppning där pumpen ska installeras kan
leda till otillräcklig kylning av pumpen och därmed
överhettning av motorn. I detta fall ska en kylmantel
monteras.
• Det är förbjudet att starta pumpen utan att först
sänka ner den i vatten. "Torrkörning" orsakar
oåterkalleliga skador på pumpen. Pumpen ska vara
helt nedsänkt och vattennivån bör vara minst 2m
över pumpens inloppsöppningar.
• Det rekommenderas att fästa nätsladden i stigarröret
(t.ex. med slangklämmor) max varannan meter, så att
sladden inte skadas av sin egen vikt.
• Det rekommenderas att skydda pumpen mot stötar
från tillbakaströmmande vatten med en backventil.
• Innan du sänker ner pumpen i en ny brunn,
kontrollera alltid att brunnen är ordentligt rengjord
från slam, lera och sand.
• Det rekommenderas inte att använda pumpen för
att pumpa vatten med högt mineralinnehåll. Vatten
med hög mineralhalt kan orsaka avlagringar på
pumphuset, vilket hindrar kylningen av motorn och
kan leda till överhettning och skador på motorn.
• Pumpen får inte användas vid minusgrader. Fruset
vatten kommer att skada anordningen och systemet
som trycker upp vattnet till ytan.
• Det är förbjudet att blockera vattenutloppet under
drift.
• Använd en lina (helst av stål eller nylon) fäst vid
pumpens handtag för att lyfta, ytta och sänka ner
pumpen i brunnen.
• Produkten ska endast användas under överinseende
av en person som har tillräcklig kunskap om dess
funktion och användning.
Schema för elektrisk anslutning av djupvattenpumpen:
STOP
5
6
2
3
4
1
MSW
-SPP
32
-025
Lyfthöjd [m] 22 17 11 1
Vat-
ten-
öde
m
3
/h 2,0 2,5 3,0 3,8
l/
min
33 42 50 63
MSW
-SPP
43
-075
Lyfthöjd [m] 91 84 79 74 68
Vat-
ten-
öde
m
3
/h 0 0,6 1,2 1,8 2,4
l/
min
0 10 20 30 40
MSW
-SPP
43
-075
Lyfthöjd [m] 60 50 37 24
Vat-
ten-
öde
m
3
/h 3,0 3,6 4,2 4,8
l/
min
50 60 70 80
ANVÄNDNINGSOMRÅDE
Djupvattenpumpen är en anordning avsedd för att pumpa
rent vatten upp till 35°C ur djupa brunnar.
Användaren ansvarar för eventuella skador som
orsakats genom icke avsedd användning.
FÖRE FÖRSTA ANVÄNDNINGEN
Mät du tar emot din vara ska du kontrollera förpackningen
med avseende på eventuella skador och öppna den. Om
förpackningen är skadad, kontakta transportföretaget eller
din återförsäljare inom 3 dagar och dokumentera skadan
på bästa möjliga sätt. Vänligen vänd inte upp och ner på
hela paketet! Om förpackningen ska transporteras igen,
se till att den transporteras i vågrätt läge och att den står
stabilt.
HANTERIG AV FÖRPACKNINGSAVFALL
Behåll förpackningsdelarna (kartong, plasttejp och frigolit)
så att anordningen kan skyddas så mycket som möjligt
under transporten om den behöver lämnas in på service!
HUR UTRUSTNINGEN FUNGERAR - GRUNDPRINCIP
Kontrollpanel
1
3 2
4
5
SE
MSW
-SPP
32
-025
Lyfthöjd [m] 28 27 26 25 23
Vat-
ten-
öde
m
3
/h 0 0,5 1,0 1,5 1,8
l/
min
0 8 17 25 30
MSW
-SPP
48
-220
Lyfthöjd [m] 96 92 89 85 80
Vat-
ten-
öde
m
3
/h 0 1,2 2,4 3,6 4,8
l/
min
0 20 40 60 80
MSW
-SPP
48
-220
Lyfthöjd [m] 74 66 54 38 21
Vat-
ten-
öde
m
3
/h 6,0 7,2 8,4 9,6 10,8
l/
min
100 120 140 160 180
MSW
-SPP
32
-055
Lyfthöjd [m] 60 58 56 52 49
Vat-
ten-
öde
m
3
/h 0 0,5 1,0 1,5 1,8
l/
min
0 8 17 25 30
MSW
-SPP
32
-055
Lyfthöjd [m] 46 37 23 3
Vat-
ten-
öde
m
3
/h 2,0 2,5 3,0 3,8
l/
min
33 42 50 63
MSW
-SPP
44
-055
Lyfthöjd [m] 58 56 54 52 50 47
Vat-
ten-
öde
m
3
/h 0 0,6 1,2 1,8 2,4 3,0
l/
min
0 10 20 30 40 50
MSW
-SPP
44
-055
Lyfthöjd [m] 42 36 29 21 12
Vat-
ten-
öde
m
3
/h 3,6 4,2 4,8 5,4 6,0
l/
min
60 70 80 90 100
MSW
-SPP
32
-037
Lyfthöjd [m] 39 37 36 34 32
Vat-
ten-
öde
m
3
/h 0 0,5 1,0 1,5 1,8
l/
min
0 8 17 25 30
MSW
-SPP
32
-037
Lyfthöjd [m] 30 24 15 2
Vat-
ten-
öde
m
3
/h 2,0 2,5 3,0 3,8
l/
min
33 42 50 63
SE
MSW
-SPP
48
-110
Lyfthöjd [m] 54 52 51 48 45
Vat-
ten-
öde
m
3
/h 0 1,2 2,4 3,6 4,8
l/
min
0 20 40 60 80
MSW
-SPP
48
-110
Lyfthöjd [m] 43 37 32 22 12
Vat-
ten-
öde
m
3
/h 6,0 7,2 8,4 9,6 10,8
l/
min
100 120 140 160 180
MSW
-SPP
32
-075
Lyfthöjd [m] 65 52 33 3
Vat-
ten-
öde
m
3
/h 2,0 2,5 3,0 3,8
l/
min
33 42 50 63
schwarz
blau
braun
gelb-grün
För att slå på pumpen, ställ brytaren On/O i On-läget.
Om överströmsbrytaren utlöses av en kortslutning,
överhettning av systemet etc. måste du, efter att
problemet åtgärdats, frigöra brytaren (orsaken till att
säkringsanordningen har löst ut) genom att trycka på
brytarknappen på kontrollpanelens hölje.
Demontera pumpen
Inför vinterperioden, på grund av risk för minusgrader,
rekommenderas det att demontera pumpen och lagra den
enligt anvisningarna som beskrivs i avsnitt ”transport och
lagring”
