Oppure la modalità di caricamento specicata nel disegno:
In modalità di ricarica, l'utente può selezionare le posizioni
tra 0 e 6, che rappresentano valori diversi della corrente
di carica. I valori della corrente di carica sono riportati
nella tabella seguente. Il caricabatterie non funziona in
posizione "0". Nelle posizioni "4","5" e "6" il caricabatterie
inizia la ricarica solo dopo aver impostato il tempo di
commutazione.
Parametri Valore della
corrente di carica
(per U=12V) [A]
Valore della corrente
di carica
(per U =24V) [A]
„0” 0
„1” 25 40
„2” 32 50
„3” 40 60
„4” 44 65
„5” 50 70
„6” 60 80
Se si utilizza la modalità di avvio, seguire queste istruzioni:
• Si consiglia di ricaricare prima la batteria per circa
10-15 minuti in modo da facilitare l'avvio. Ciò facilita
la messa in servizio.
• Spegnere tutte le funzioni supplementari del veicolo,
ad es. luci, tergicristalli, display, riscaldamento vetri,
ecc.
• La messa in servizio deve essere eseguita in un
ciclo: 3s di funzionamento / 120 s di arresto. È
possibile eseguire un massimo di 5 tentativi di avvio.
Il superamento di questi valori può danneggiare
i fusibili del caricabatterie.
4. Collegare il dispositivo alla corrente elettrica. Il LED
POWER si accende.
5. Il valore eettivo della corrente di uscita viene
visualizzato sull'amperometro.
6. Il timer è attivo solo per le operazioni di ricarica da
4 a 6. Trascorso il tempo impostato, il processo di
carica viene interrotto e viene emesso un segnale
acustico. La funzione è inecace con le altre
impostazioni (non spegnere il dispositivo).
7. Se la batteria è correttamente carica, spegnere
il caricabatterie e scollegare i cavi della batteria
nella sequenza seguente: prima svitare il giogo
di bloccaggio sul polo con la stessa polarità della
carrozzeria del veicolo (di solito il polo negativo, ma
ci sono anche modelli con polarità positiva).
Modelli S-CHARGER-30A.4/S-CHARGER-20A.2/
S-CHARGER-10A.2/S-CHARGER-30A.3/S-CHARGER-10A/
S-Charger-20A/S-CHARGER-50A.3/S-CHARGER-50A
1. Collegare il cavo con la morsettiera rossa al polo
positivo (+) della batteria.
2. Collegare il cavo con la morsettiera nera al polo
negativo (-) della batteria.
3. Selezionare con l'interruttore il valore desiderato
della tensione di uscita (6/12V o 12/24V). Selezionare
con l'interruttore il valore preferito della corrente di
carica: "MIN" – bassa corrente di carica o "MAX" –
alta corrente di carica.
4. Per i modelli S-CHARGER-50A. 3 e S-CHARGER-
50A posizionare l'interruttore sulla posizione della
funzione di carica indicata nel disegno:
5. Collegare il caricabatterie alla rete elettrica.
6. Il valore della corrente di carica viene visualizzato
sull'amperometro analogico che diminuisce nel
tempo e aumenta il tasso di carica della batteria.
Per avviare il ciclo di avviamento, eseguire quanto segue:
1. Collegare i cavi secondo le linee guida di cui sopra
(paragra 1 e 2).
2. Si consiglia di ricaricare la batteria per circa 10-15
minuti in modo da facilitare l'avvio. Ciò facilita la
messa in servizio.
3. Spegnere tutte le funzioni supplementari del veicolo,
ad es. luci, tergicristalli, display, riscaldamento vetri,
ecc.
4. Posizionare l'interruttore nella posizione di partenza
indicata nel seguente disegno sul caricabatterie:
Modelli S
-
CHARGER
-
30A.4/S
-
CHARGER
-
20A.2/
S
-
CHARGER
-
10A.2/S
-
CHARGER
-
30A.3/
S
-
CHARGER
-
10A/S
-
CHARGER
-
20A

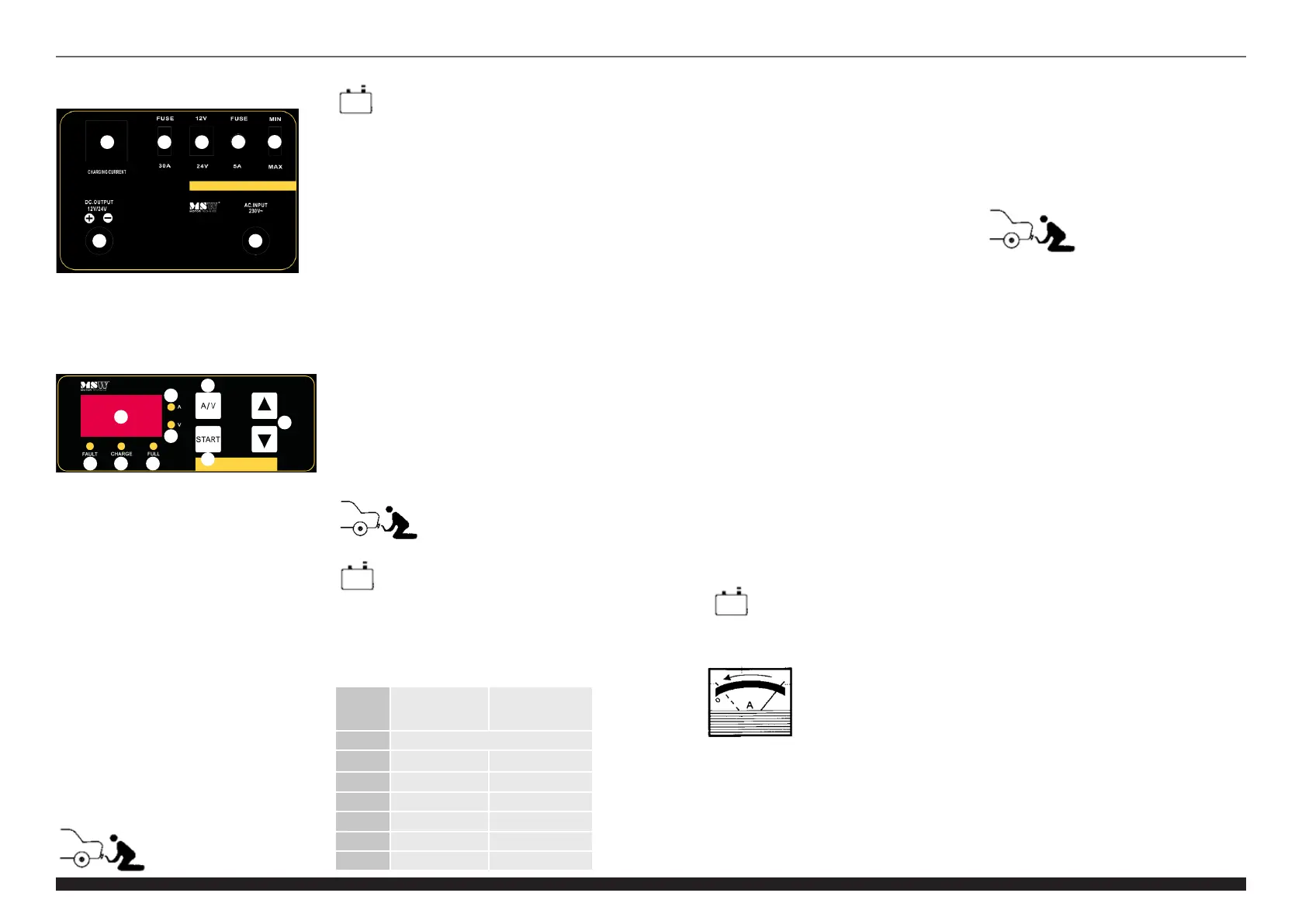

1. Amperometro
2. Fusibile
3. Selettore della tensione di uscita
4. Fusibile
5. Selettore della corrente di carica
6. Alimentazione elettrica del caricabatterie
7. Uscita DC
1 2 3
4 5
67
Tutti i modelli sono dotati di protezione da sovraccarico
e cortocircuito.
Modelli S-CHARGER-45A.2; S-CHARGER-65A.2;
S-CHARGER-50A.3; S-CHARGER-30A.4; S-CHARGER-20A.2;
S-CHARGER-45A; S-CHARGER-10A.2; S-Charger-65A
sono dotati di una borsa per i cavi.
FUNZIONAMENTO
Modello S-CHARGER-45A.2/S-CHARGER-45A
1. Collegare l'estremità del cavo al caricabatteria
utilizzando il manicotto ad anello (secondo la
tensione di uscita preferita, collegare il cavo all'uscita
a 12 o 24 V), il terminale rosso sull'estremità opposta
del cavo al polo positivo (+) della batteria.
2. Collegare il cavo con la morsettiera nera al polo
negativo (-) della batteria.
3. Selezionare con l'interruttore il metodo di carica
preferito "1" – carica lenta o "2" – carica rapida
e il valore della corrente di carica: "MIN" – bassa
corrente di carica o "MAX" – alta corrente di carica.
4. Impostare con il tasto la modalità operativa
selezionata, ad es. Avvio (vedi disegno seguente):
Oppure la modalità di caricamento specicata nel disegno:
Se si utilizza la modalità di avvio, seguire queste istruzioni:
• Si consiglia di ricaricare prima la batteria per circa 10-
15 minuti in modo da facilitare l'avvio.
• Spegnere tutte le funzioni supplementari del veicolo,
ad es. luci, tergicristalli, display, riscaldamento vetri,
ecc.
• La messa in servizio deve essere eseguita in un ciclo:
3s di funzionamento / 120 s di arresto. È possibile
eseguire un massimo di 5 tentativi di avvio. Il
superamento di questi valori può danneggiare
i fusibili del caricabatterie.
5. Collegare il dispositivo alla corrente elettrica.
Impostare l'interruttore ON/OFF su "ON".
6. Il valore eettivo della corrente di uscita viene
visualizzato sull'amperometro
7. Se la batteria è correttamente carica, spegnere il
caricabatterie e scollegare i cavi della batteria nel
modo seguente: prima svitare il giogo di bloccaggio
sul polo con la stessa polarità della carrozzeria del
veicolo (di solito il polo negativo, ma ci sono anche
modelli con polarità positiva).
Modello S-CHARGER-65A.2/S-Charger-65A
1. Collegare l'estremità del cavo al caricabatteria
utilizzando il manicotto ad anello (secondo la
tensione di uscita preferita, collegare il cavo all'uscita
a 12 o 24 V), il terminale rosso sull'estremità opposta
del cavo al polo positivo (+) della batteria.
2. Collegare il cavo con la morsettiera nera al polo
negativo (-) della batteria.
3. Impostare il commutatore rotante sul modo
operativo selezionato, ad es. avvio (vedi disegno
seguente):
Modelli S-CHARGER-50A.2/S-CHARGER
-
30A
1
2
3
9 8 7
4
5
6
1. Schermo
2. Tasto di selezione A/V (tensione di corrente/in uscita)
3. Pulsanti di impostazione della corrente di carica
4. Interruttore
5. LED: Batteria carica
6. LED: Ricarica
7. LED: Errore
5. La messa in servizio deve essere eseguita in un ciclo:
3s di funzionamento / 120 s di arresto. È possibile
eseguire un massimo di 5 tentativi di avvio. Il
superamento di questi valori può danneggiare
i fusibili del caricabatterie.
IT IT
7. Se la batteria è correttamente carica, spegnere
il caricabatterie e scollegare i cavi della batteria
nella sequenza seguente: prima svitare il giogo
di bloccaggio sul polo con la stessa polarità della
carrozzeria del veicolo (di solito il polo negativo, ma
ci sono anche modelli con polarità positiva).
I modelli S-CHARGER-50A. 3 e S-CHARGER-50A sono
dotati di una funzione di avviamento per veicoli con
motore a combustione oltre alla funzione di carica della
batteria.
Modelli S-CHARGER-50A.2/S-Charger-30A
1. Collegare il cavo con la morsettiera rossa al polo
positivo (+) della batteria.
2. Collegare il cavo con la morsettiera nera al polo
negativo (-) della batteria.
3. Collegare il caricabatterie alla rete elettrica.
4. Premere il tasto (2) per selezionare il valore
dell'amperaggio (LED "A" (5) si accende).
5. Premere il tasto (3) per impostare il valore di corrente
desiderato.
6. Il valore di tensione viene impostato
automaticamente quando la batteria è collegata per
la carica e il caricabatterie ne rileva la tensione.
7. Premere il tasto (4)"START". Il LED "CHARGE" (8) si
accende.
8. Per controllare la tensione di carica, premere
il pulsante (2), il LED "V"(6) si accende e sul
display viene visualizzata la tensione all'uscita del
caricabatterie.
9. Quando la batteria è carica, il LED "FULL" (7) si
accende sul caricabatterie.
10. Se si verica un errore durante il processo di carica,
il LED "FAULT" (9) sul caricabatterie si accende (ad es.
cavi non collegati correttamente, batteria difettosa,
ecc.)
11. Se la batteria è correttamente carica, spegnere
il caricabatterie e scollegare i cavi della batteria
nella sequenza seguente: prima svitare il giogo
di bloccaggio sul polo con la stessa polarità della
carrozzeria del veicolo (di solito il polo negativo, ma
ci sono anche modelli con polarità positiva).
MODALITÀ D’USO
• Collegare e scollegare i cavi solo quando il
caricabatterie è spento.
• Prima di caricare, assicurarsi sempre che la capacità
della batteria sia conforme alle speciche riportate
nella tabella per ciascun modello del caricabatterie.
• Rimuovere sempre i tappi di chiusura e controllare il
livello dell'elettrolito prima di caricare la batteria. Il
liquido nelle celle deve coprire il letto della batteria.
Se la quantità di liquido è troppo bassa, seguire le
istruzioni e le raccomandazioni del produttore della
batteria. Attenzione: l'elettrolito è molto corrosivo
e può causare gravi lesioni se viene a contatto con
la pelle.
