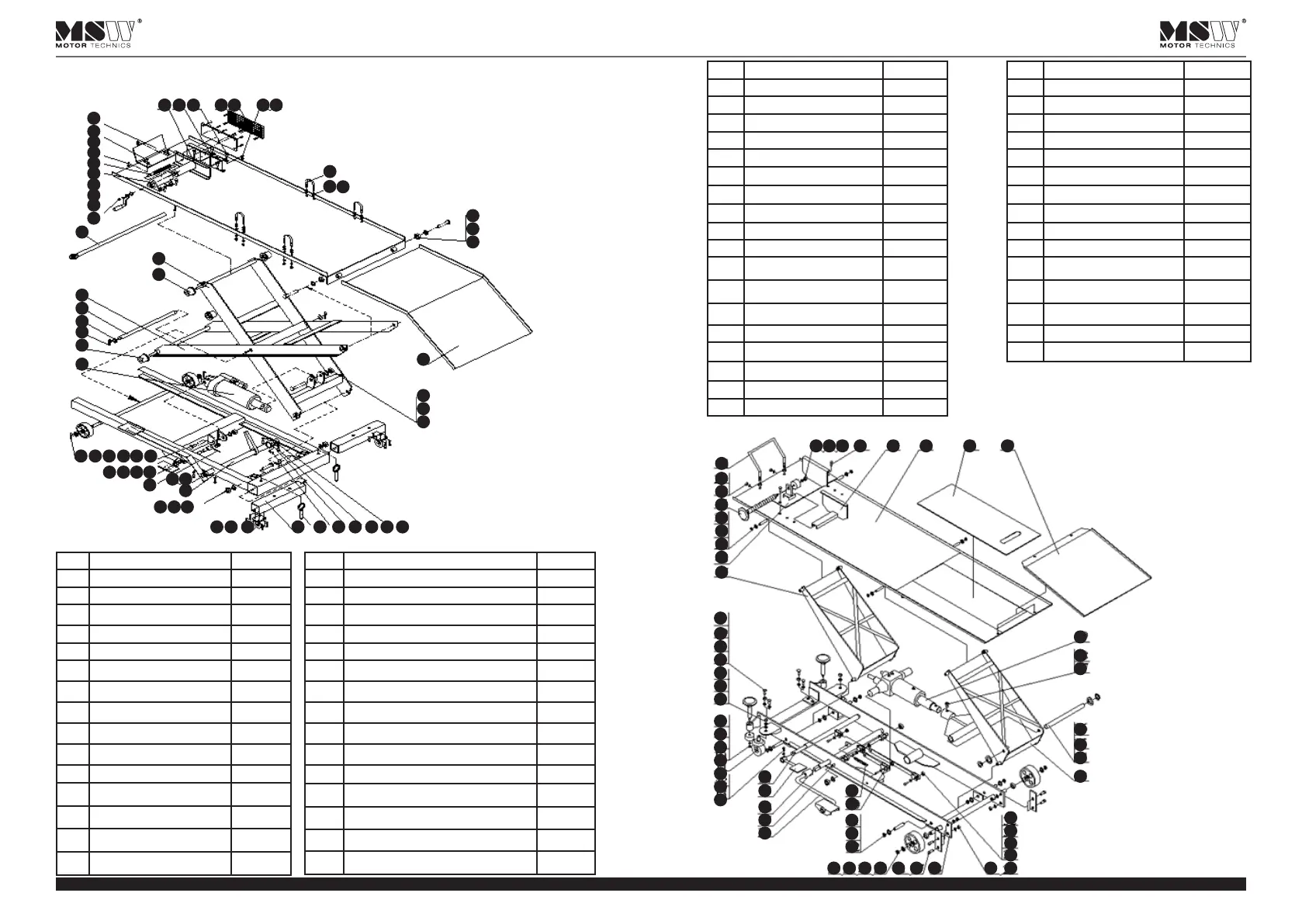

ASSEMBLY AND SPARE PARTS LIST
MSW-MHB-360-780
5
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15
16 17 18 19
20
21 22
23
24 25 26
27 28 29 30 31 32 33 34 35 36
39
38
37
40
43
42
41
46
44
45
47484950515253
54
55
56
57
58
59
60
61
62
63
No. Description Quantity
1 Locking bar 1
2 Lifting arm 1
3 Roller 2
4 Lifting arm 1
5 Pin 1
6 Ø16 washer 2
7 Mandrel 2
8 Roller 2
9 Pump 1
10 Mandrel 2
11 Ø12 washer 2
12 Wheel 2
13 M16X90 bolt 1
14 Ø16 washer 1
15 M16 nut 1
No. Description Quantity
16 Spring 1
17 Oil discharge elements 1
18 M16 bolt 1
19 Release lever elements 1
20 M5X10 bolt 1
21 M10x40 bolt 1
22 M10 nut 1
23 Spindle 1
24 M16X45 bolt 2
25 Ø16 washer 2
26 M16 nut 2
27 Ø16 washer 8
28 M6X10 bolt 8
29 Wheel 2
30 Bottom support 2
MSW-MHB-450-680
1
29
2
3
4
5
6
7
8
9
10
11
48
13
14
15
16
17
18
19
20
21
3
22
23 24 25 26 2 27 28 3 29
30
12
31
32
33
34
35
36
37
38
39
4041424321098
44
29
3
45
21
3
22
46
47
No. Description Quantity
31 Mandrel 2
32 M8X15 bolt 2
33 Stop 2
34 M10X20 bolt 4
35 Ø10 washer 4
36 Shaft socket 2
37 M16X80 bolt 1
38 Ø16 washer 1
39 M16 nut 1
40 Ramp 1
41 M16X45 bolt 2
42 Ø16 washer 2
43 M16 nut 2
44 M8 nut 16
45 Ø8 washer 16
46 U-clamp 4
47 Nut 10
48 Ø10 washer 11
No. Description Quantity
49 Access Panel 2
50 M6X16 bolt 12
51 M10x30 bolt 8
52 Vice 1
53 Vice 1
54 Stop plate 1
55 M10X30 bolt 2
56 Ø10 washer 2
57 M10 nut 2
58 Threaded rod 1
59 Clamp 1
60 Ø14 washer 1
61 Handle 1
62 Ø10 washer 1
63 M10 nut 1
38 39
Rev. 23.03.2020
Rev. 23.03.2020
