Rev. 14.10.2020
6 7
Rev. 14.10.2020
DE
DE

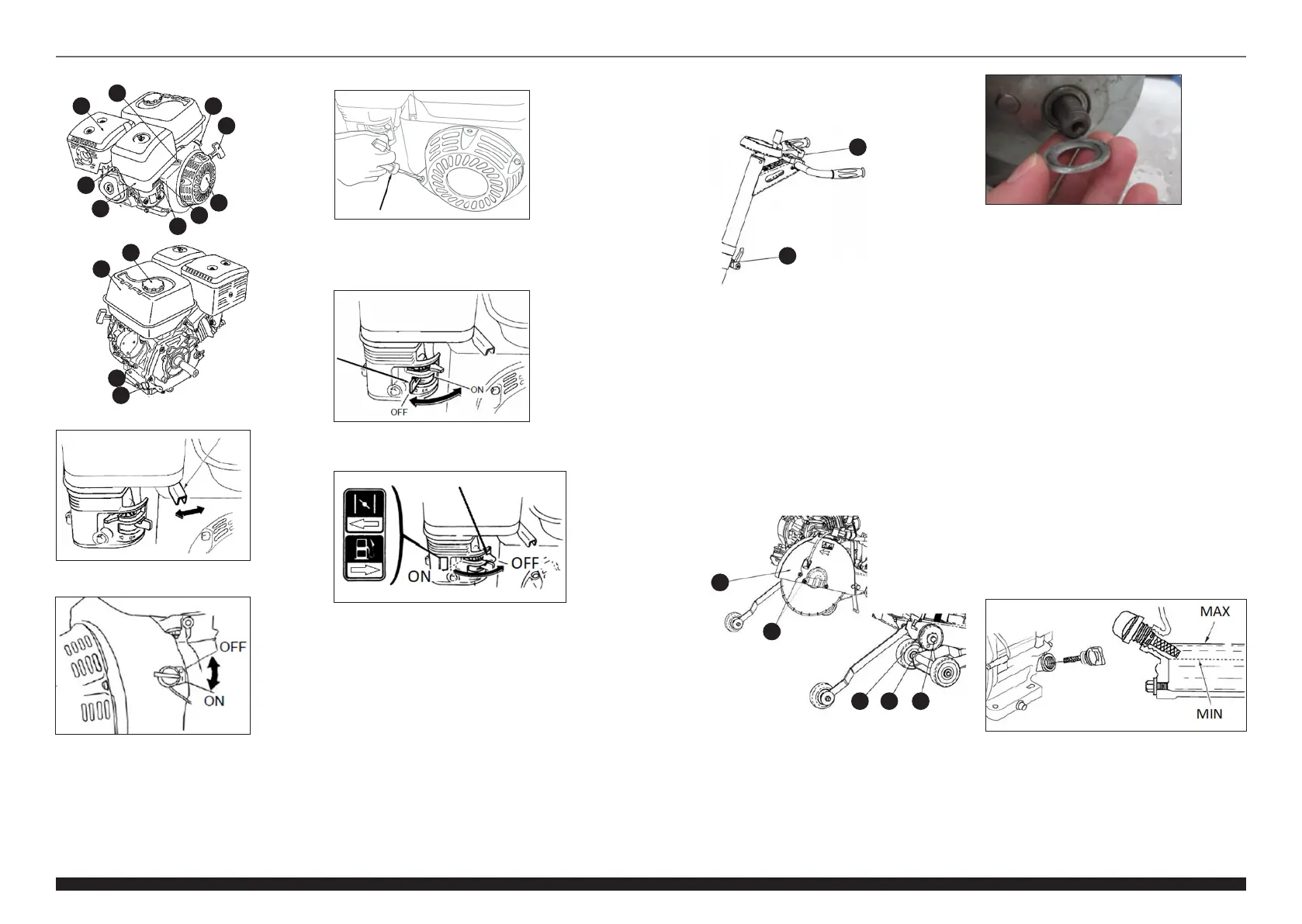

MOTOR
a) Gashebel (für MSW-FS-500 auf dem Steuerpaneel)
d) Starterzug
e) Zündkerze
f) Luftltergehäuse
g) Kraftstoventilhebel
• ON – Ventilzuuss oen
• OFF – Ventilzuuss geschlossen
h) Manueller Drosselhebel
• ON – eingeschaltet/Klappe geschlossen
• OFF –Aus/Klappe oen
i) Anlasser
j) Kraftstotankdeckel
k) Kraftstotank
l) Ölablassschraube
m) Öleinfülldeckel mit Messstab
b) Schalldämpfer
c) Zündschalter
3.2. VORBEREITUNG ZUR VERWENDUNG
ARBEITSPLATZ DES GERÄTES:
Halten Sie das Gerät von heißen Oberächen fern. Das
Gerät sollte immer auf einer ebenen, stabilen, feuerfesten
Oberäche und außerhalb der Reichweite von Kindern und
Personen mit eingeschränkten mentalen, sensorischen und
mentalen Funktionen verwendet werden. Stellen Sie sicher,
dass das Ventil, das die Zufuhr der Druckluft stoppt, leicht
zugänglich ist. Stellen Sie sicher, dass der Luftdruck des
Geräts den empfohlenen Bereich nicht überschreitet.
Stellen Sie zum Anbringen der Trennscheibe sicher, dass
der Motor des Geräts ausgeschaltet ist (Zündschalter OFF).
Stellen Sie das Gerät zum Schneiden auf die höchste Position,
lösen Sie dann die Schraube, mit der der Klingenschutz (16)
befestigt ist, und entfernen Sie die Schutzabdeckung (9).
Lösen Sie die Sägeblatt-Befestigungsschraube (D,
Rechtsgewinde) und befestigen Sie das Sägeblatt, indem
Sie es stationär halten und die Klemmschraube (D) wieder
festziehen. Achten Sie auf den Pfeil auf dem Messerschutz,
der die Drehrichtung des Messers bei laufender Maschine
anzeigt. Überprüfen Sie beim Einbau/Austausch des
Sägeblattes, ob die Montageansche (C und E) unbeschädigt
sind. Setzen Sie den Scheibenschutz (9) wieder ein und
ziehen Sie die Schraube (16) fest. Stellen Sie sicher, dass
die Schneidscheibe mit der Führung der Schnittlinie (7)
ausgerichtet ist. Wenn nicht, richten Sie sie durch Einstellen
der Führung aus.
• MSW-FS-500
Stellen Sie sicher, dass das Gerät ausgeschaltet ist
(Zündschalter in der Position OFF). Lösen Sie die Mutter des
Schneidmessers und entfernen Sie den äußeren Flansch, der
sie hält. Die Oberäche des Flansches in Kontakt mit der
Klinge sollte sauber sein. Legen Sie die Trennscheibe auf die
Achse und achten Sie dabei auf ihre Richtung entsprechend
der Drehrichtung des Geräteantriebs. Setzen Sie den Kragen
auf, der den Schild und die Unterlegscheibe mit dem nach
innen versenkten Teil hält (in Richtung des Schildes - siehe
Abbildung unten), und ziehen Sie sie mit einer Mutter fest.
ACHTUNG: Verwenden Sie Diamantscheiben, die für
Drehungen ausgelegt sind, die über den maximalen
Maschinen (siehe Tabellen der technischen Parameter) und
zur Wasserkühlung liegen. Beim Transport des Geräts muss
die Trennscheibe zerlegt werden.
• Motoröl
ACHTUNG: Bevor Sie die Maschine zum ersten Mal starten,
sollten Sie das Öl im Motor nachfüllen, da das Gerät
während des Transports leer ist. Überprüfen Sie das Öl
immer bei ausgeschalteter Maschine und kaltem Motor
oder mindestens 5 Minuten nach dem Abstellen des Motors.
Die Maschine sollte in einer horizontalen Position, d.h. nicht
gekippt, auf einer achen, ebenen Fläche aufgestellt werden.
Schrauben Sie den Öleinfülldeckel und sein Ende, das in
das Loch eintritt, ab, wischen Sie ihn sauber und achten Sie
darauf, dass in der Zwischenzeit keine Fremdkörper durch
das Loch gelangen können. Stecken Sie dann den Stopfen
in das Loch (ohne ihn einzuschrauben) und nehmen Sie
ihn nach einigen Sekunden heraus. Überprüfen Sie dabei
den Ölstand an der Stopfenspitze. Das Motoröl sollte sich
im Bereich des geriebenen Teils der Spitze benden, d.h.
zwischen den Niveaus "MAX" und "MIN" (siehe Abbildung
unten). Wenn nicht, geben Sie Öl an die Unterkante des
Einfülllochs und überprüfen Sie den Stand an der Spitze des
Stopfens erneut. Überschreiten Sie niemals das maximale
Niveau und lassen Sie niemals zu, dass das Niveau unter
das minimale Niveau fällt - es kann den Motor während des
Betriebs beschädigen! Empfohlenes Öl: für Diesel 4-Takt SAE
10W30 (Standardbetriebsbedingungen) oder 5W30 (Betrieb
auch unter frostigen Umgebungsbedingungen) API SJ Klasse
oder neu.
AUFBAU DES GERÄTES
• MSW-FS-350
Lösen Sie den Einstellhebel (13 und 14), um die Drehgrie
auf die vom Bediener bevorzugte Position einzustellen.
Die Maschine muss ausgeschaltet sein, um das Motoröl zu
wechseln. Heißes Öl ist dünner und läuft schneller ab. Wenn
Sie das Öl jedoch direkt nach laufender Maschine wechseln
möchten, lassen Sie das Gerät etwas abkühlen (einige
Minuten).
ACHTUNG: Heißes Öl und sein Abussbereich können heiß
sein – Verbrennungsgefahr!
(siehe Bild unten)
b
a
c
d
i
h
g
f
e
k
j
l
m
14
13
9
16
E C D
