12
후면 I/O 패널

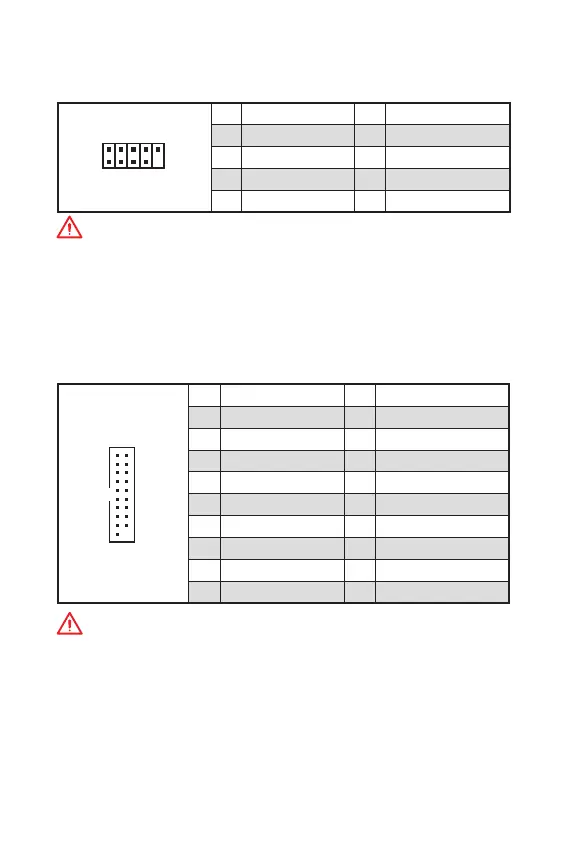

JUSB3: USB 3.1 Gen1 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.1 Gen1 포트를 연결할 수 있습니다.
1
10
11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 NC 20 No Pin
중요사항
전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
JUSB1, JUSB2: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
중요사항
y
VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
y
USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI
®
SUPER CHARGER
유틸리티를 설치하십시오.
