09

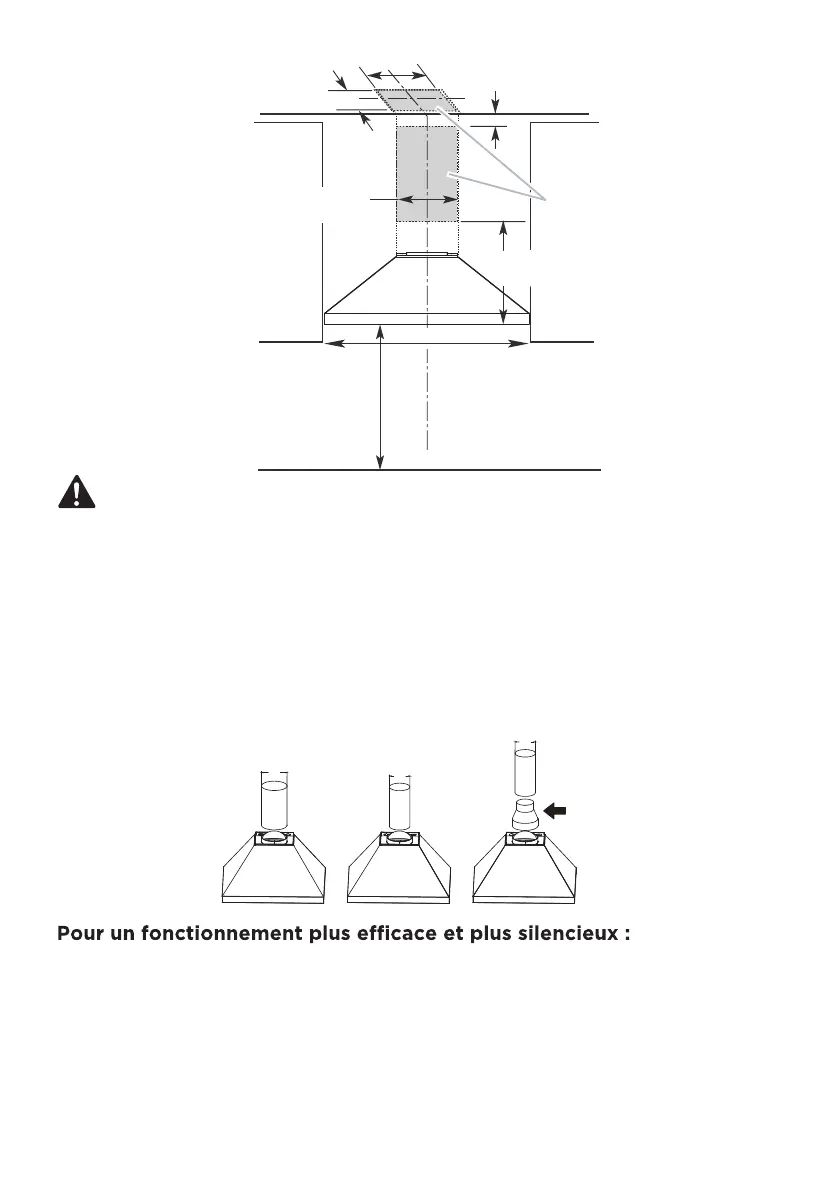

25.6''-29.53''
8.5"
8.5"
6.5"
2" (5,1 cm) min.
Emplacement
de l’évent et de
l’entrée du câble
d’alimentation
Meuble
latéral
Meuble
latéral
Les évents et les
circuits électriques
doivent être
installés dans les
zones grisées
afin d’obtenir une
finition nette.
20 min.
30"
Ligne médiane
Surface de cuisson
MISE EN GARDE
• Le système d’évacuation doit se terminer à l’extérieur, sauf pour les installations sans
évacuation (recirculation).
• Ne terminez pas le système d’évacuation dans un grenier ou un autre endroit fermé.
• N’utilisez pas de capuchon mural (plastique) de 4" (10,2
cm) de type blanchisserie.
N’utilisez qu’un conduit d’évacuation extérieur en métal.
• Utilisez uniquement un évent en métal. Un évent métallique rigide est recommandé
pour de meilleures performances.
• Tous les joints de ventilation doivent être collés et scellés à l’aide d’un ruban
métallique de 2" (5,1
cm).
• La longueur du système d’évacuation et le nombre de coudes doivent être réduits au
minimum pour assurer un fonctionnement efficace.
• N’utilisez pas plus de trois coudes à 90°.
• Veillez à ce qu’il y ait au moins 24" (61 cm) d’évacuation droite entre les coudes si
vous utilisez plus d’un coude.
• N’installez pas 2 coudes côte à côte.
• Utilisez des colliers de serrage pour sceller tous les joints du système d’évacuation.
• Utilisez un produit de calfeutrage pour sceller l’ouverture du mur extérieur ou du toit
autour du chapeau.
• La taille de l’évent doit être uniforme.
6”
4”
4”
6’’ to 4’’ metal adapter
If you want to keep the
wrong size exhaust vent,
please install an adapter!
Use the correct size
exhaust vent, or the
range hood will not
work normally!
✔ ✔✖
