08
Markierungspunkte:
• Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 40 mm rechts von der
vertikalen Referenzlinie.
• Wiederholen Sie diese Operation auf der anderen Seite und überprüfen Sie, ob die
beiden Markierungen nivelliert sind.
• Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 80 (135 optional) mm
rechts von der vertikalen Referenzlinie.
• Wiederholen Sie diese Operation auf der anderen Seite und auf der vertikalen
Referenzlinie und überprüfen Sie, ob die drei Markierungen nivelliert sind.
• Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 112,5 mm rechts von der
vertikalen Referenzlinie.
• Wiederholen Sie diese Operation auf der anderen Seite und überprüfen Sie, ob sich
die beiden Markierungen auf der gleichen horizontalen Linie befinden.
Die Klammern befestigen (Optional):
• Bohren Sie an den markierten Punkten (1) (2) (3) mit einem Bohrer von Φ10 mm.
• Stecken Sie die Dübel 11 in die Löcher (1) (2) (3).
• Befestigen Sie die Haubenhalterung 20 mit 3 mitgelieferten Schrauben 10 (5 x 50).
• Befestigen Sie die Schornsteinhalterung 21 mit 2 mitgelieferten Schrauben 10 (5 x 50).
Den Haubenkörper Einhaken
• Öffnen Sie die Platte.
• Entfernen Sie den Metallfettfilter mit den mitgelieferten Griffen.
• Haken Sie den Haubenkörper an die Halterung 20.

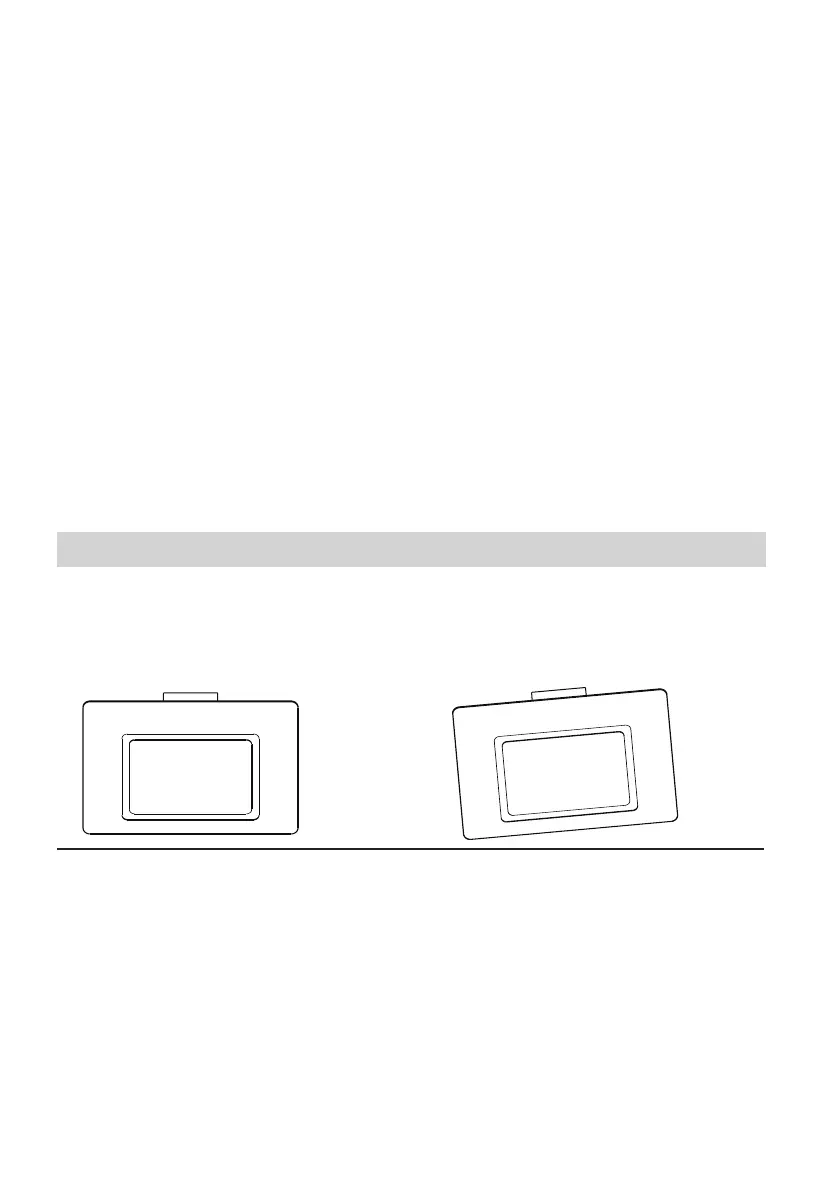

• Nivellieren Sie den Haubenkörper selbst.
Richtig Falsch
• Von der Innenseite des Haubenkörpers aus befestigen Sie die Schrauben 10 an den
Dübeln 11 an den Punkten (3).
• Setzen Sie den Filter in die Haube ein.
• Schließen Sie die Platte.
