08
●
●
●

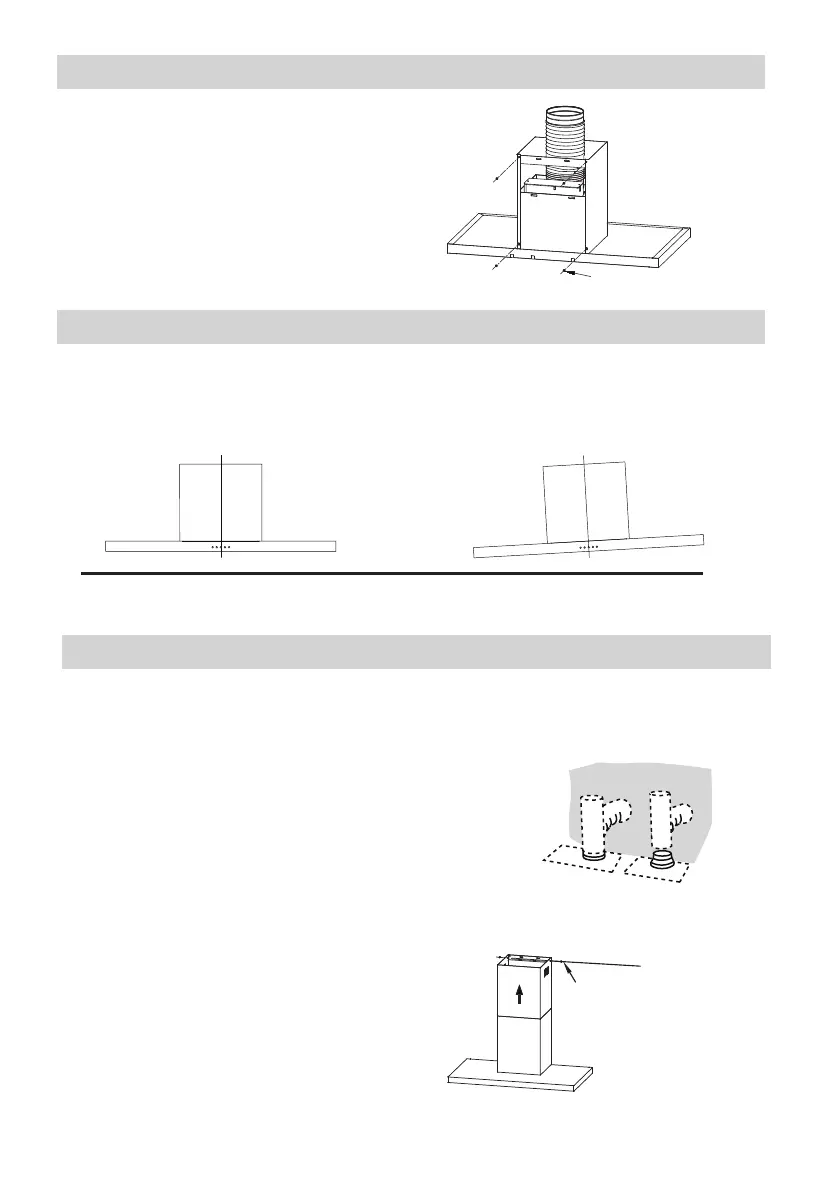

Instalación el cuerpo del campana
Correcto
Incorrecto
Monte el cuerpo de la campana en el soporte (ref-20).
Nivele el propio cuerpo de la campana.
Retire el filtro del interior del cuerpo de la campana, fije los tornillos a los taquetes
(ref-11) en los puntos (3).
●
Instalación de la carcasa inferior de la chimenea
4Tornillos(ST4.2*9.5)
Fije el conducto de escape en el cuerpo de
la campana, conecte la chimenea con 2
tornillos (ref-12) y monte el soporte de
fijación de la chimenea y fijelo con 2
tornillos(ref-12).
(ver pagina 4-5 para ver las ref.)
2Tornillos(ST4.2*9.5)
●
●
Introduzca la carcasa superior(ref-2.2) en la
carcasa inferior de la chimenea (ref-2.1) y
nivelela hasta la línea horizontal B.
Conecte la carcasa superior de la chimene-
a(ref-2.2) con el soporte de fijación(ref-21)
con 2 6mmtornillos(ref-12).
●
●
●
Conexiones
Instalación de la carcasa superior de la chimenea
Si va a instalar una conexión de extracción de aire de
Φ120 mm, inserte el reductor (ref-3) en la salida del
cuerpo de la campana.
Fije el conducto(ref-4) en su posición utilizando
abrazaderas para conductos (no suministradas).
Retire los filtros de carbón.
Cuando instale la versión con conductos, conecte la campana a la chimenea utilizando
un conducto flexible o rígido de ɸ150 o ɸ120 mm, cuya elección queda a criterio del
instalador.
B
ɸ120
ɸ150
Ostrzeżenia: Przed użyciem tego produktu należy uważnie zapoznać się z niniejszą instrukcją i zachować ją
na przyszłość.
Konstrukcja i specyfikacje mogą ulegać zmianom bez wcześniejszego powiadomienia w związku z
udoskonalaniem produktu.
Aby uzyskać szczegółowe informacje, należy skonsultować się ze sprzedawcą lub producentem.
Powyższy schemat ma wyłącznie charakter poglądowy. Jako standardowy należy traktować wygląd
rzeczywistego produktu.
