60
B
A
60
80
243
X970-1070
100 100
80
Opción X
1
160-500
2
3
260-700
Chimenea
400+390
500+490
360-900600+590

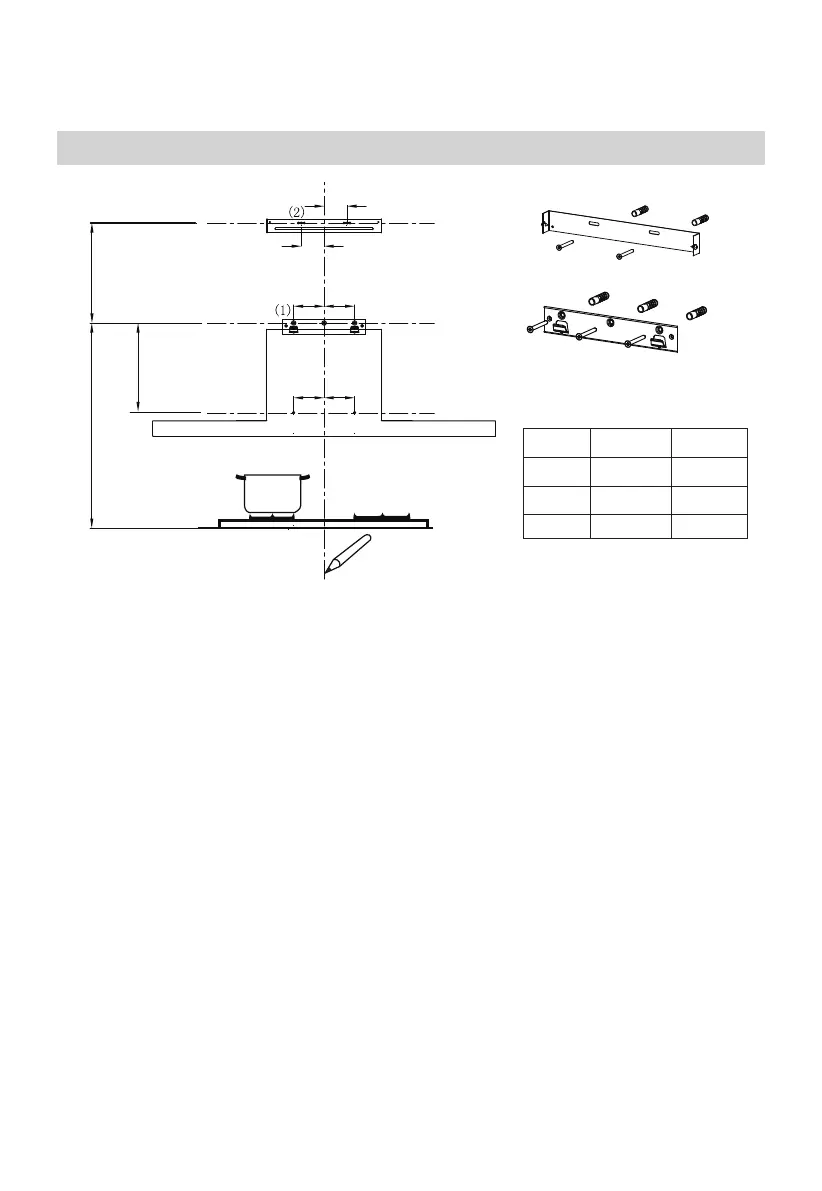

Perforación de pared y fijación de soportes
(3)
C
Como primer paso, proceda como se muestra en las siguientes
imágenes:
●
●
●
●
Trace una línea hasta el techo o hasta el límite superior, en el centro de la zona en la
que se va a instalar la campana.
Trace una línea horizontal (A) a 970 - 1070 mm por la parte superior de los quemadores.
Trace una línea horizontal (B) a X mm por arriba de la línea horizontal(A).
Trace una línea horizontal (C) a 243 mm por debajo de la línea horizontal(A).
Puntos de marca:
●
●
●
●
●
●
Marque un punto (1) en la línea horizontal (A), a 80 mm de la línea de referencia vertical.
Repita esta operación en el lado opuesto y en la línea de referencia vertical,
comprobando que las tres marcas estén niveladas.
Marque un punto (2) en la línea horizontal (B), a 60 mm de la línea de referencia vertical.
Repite esta operación en el lado opuesto, comprobando que las dos marcas se
encuentran en la misma línea horizontal.
Marque un punto (3) en la línea horizontal (C), a 100 mm de la línea de referencia vertical.
Repita esta operación en el lado opuesto, comprobando que las dos marcas estén
niveladas.
INSTALACIÓN DEL PRODUCTO
07
●
●
●
●
Fijación de soportes :
Taladre agujeros en los puntos marcados con una broca de Φ10 mm.
Introduzca los 11 taquetes en los orificios.
Fije el soporte de fijación de la campana (ref-20) con 3 tornillos (ref-10) (5 x 50) en la
línea horizontal (A).
Fije el soporte de la chimenea (ref-21) con 2 tornillos (ref-10) (5 x 50) en la línea
horizontal (B).
