37
Innengerätleitung
Überwurfmutter
Rohr
2
R0.4~0.8
45
°
±
2
90
°
±
4
B

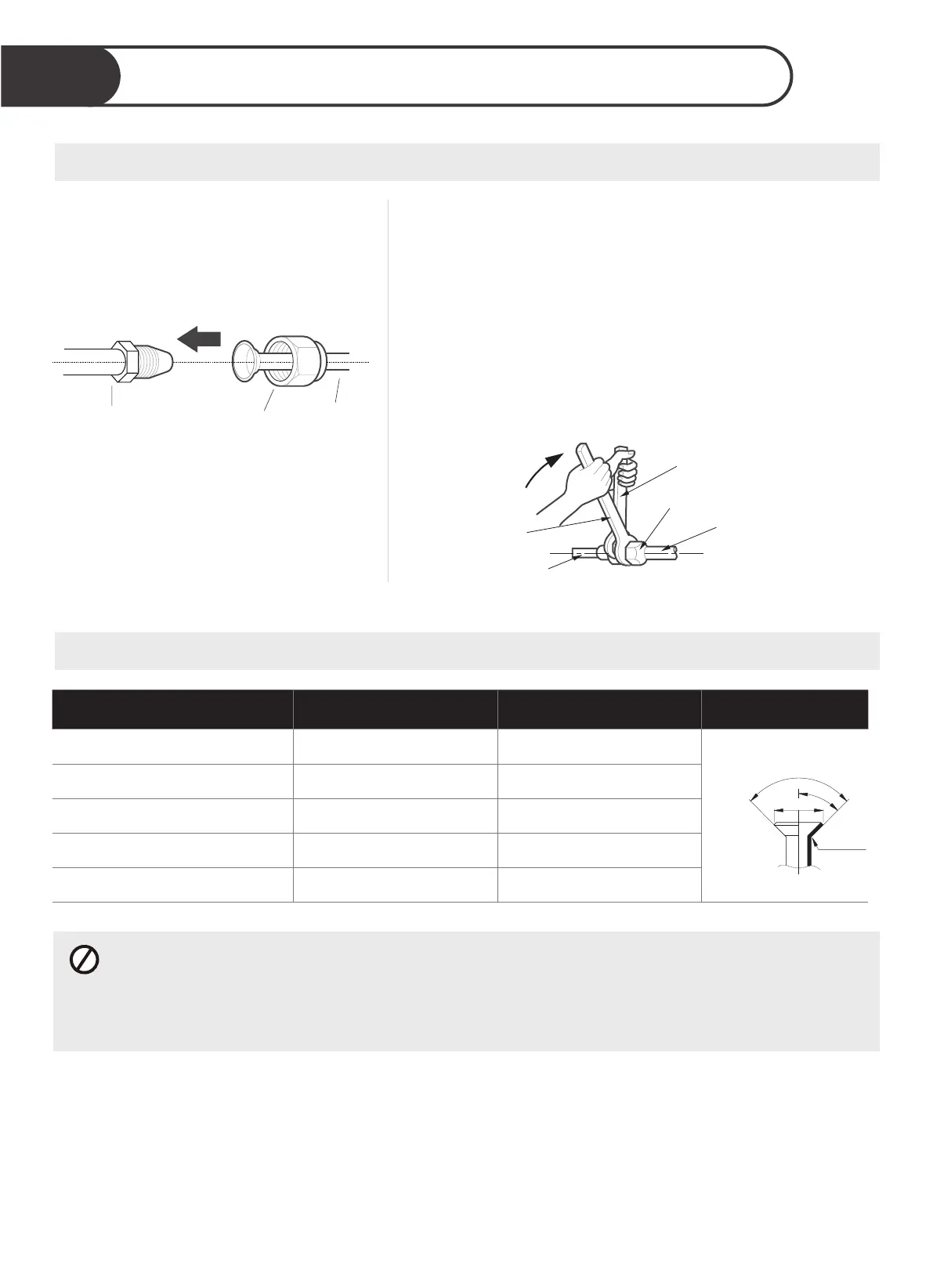

Anschluss der Rohrleitungen an das Innengerät
Anweisungen zum Anschluss der Rohrleitungen an das Innengerät
Schritt 1： Schritt 2：
• Richten Sie die Mitte der beiden
Rohre aus, die Sie verbinden
möchten.
• Ziehen Sie die Überwurfmutter so fest wie möglich
von Hand an.
• Verwenden Sie einen Schraubenschlüssel, um die
Mutter an der Geräteleitung zu greifen.
• Halten Sie die Mutter an der Geräteleitung fest und
verwenden Sie einen Drehmomentschlüssel, um die
Überwurfmutter entsprechend den
Drehmomentwerten in der unten stehenden Tabelle
der Drehmomentanforderungen festzuziehen. Lösen
Sie die Bördelmutter leicht und ziehen Sie sie dann
erneut fest.
Drehmomentschlüssel
Innengerätleitung
Schlüssel (fest)
Überwurfmutter
Verbindungsrohr
DREHMOMENTANFORDERUNGEN
Außendurchmesser des
Rohrs (mm)
Anzugsmoment (N•m) Bördelmaß (B) (mm) Bördelprofil
Ø 6.35 (Ø 1/4”) 18~20 (180~200kgf.cm) 8.4~8.7 (0.33~0.34”)
Ø 9.52 (Ø 3/8”) 32~39 (320~390kgf.cm)
13.2~13.5 (0.52~0.53”)
Ø 12.7 (Ø 1/2”) 49~59 (490~590kgf.cm) 16.2~16.5 (0.64~0.65”)
Ø 16 (Ø 5/8”) 57~71 (570~710kgf.cm) 19.2~19.7 (0.76~0.78”)
Ø 19 (Ø 3/4”) 67~101 (670~1010kgf.cm) 23.2~23.7 (0.91~0.93”)
KEIN ÜBERMÄSSIGES DREHMOMENT VERWENDEN
Übermäßige Kraft kann die Mutter brechen oder die Kältemittelleitung beschädigen. Sie dürfen die in
der obigen Tabelle angegebenen Drehmomentanforderungen nicht überschreiten.
