11
REV. 6/6/24 INST95-7640B
Sub
AUX-IN
SWC
RADIO DE POSVENTA
LD-NIS2
"AMPLIFICADOR SIN
NAVEGACIÓN
ALTAVOZ EXTERNO
2 Pines
2 Pines
24 Pines
2 Pines
16 Pines
14 Pines
6 Pines
FUSIBLE
24 Pines
16 Pines
4 Pines
2 Pines
CONTROLADOR DE HVAC
14 Pines
6 Pines
PELIGRO/AIRBAG
A/C
OFF
MODE
16 Pines
G37 ONLY
G37 ONLY
4 Pines
20 Pines
32 Pines
12 Pines
10 pines con RCA(s) no utilizados
*
3.5 MM
A
B
C
D
Frontal
Trasero
Vista Trasera
Las características de tu radio pueden variar
Negro - Tierra
Amarillo - Energía de Batería
Verde Claro - Por determinar (TBD)
Verde - SIN CONEXIÓN
Naranja - Por determinar (TBD)
Verde/Negro - SIN CONEXIÓN
Azul/Rosa - Por determinar (TBD)
Verde/Púrpura - Por determinar (TBD)
Púrpura - SIN CONEXIÓN
Púrpura/Negro - SIN CONEXIÓN
Gris - SIN CONEXIÓN
Gris/Negro - SIN CONEXIÓN
Blanco - SIN CONEXIÓN
Blanco/Negro - SIN CONEXIÓN
Azul/Blanco - SIN CONEXIÓN
AUX IN
3.5 MM
LD-2NAVAMP
35 MM
Azul/Blanco - Encendido de Amplificado
Marrón - NO UTILIZADO
Rojo - Accesorio
Naranja - Iluminación
Verde - NO UTILIZADO
Verde/Negro - NO UTILIZADO
Verde/Púrpura - Reversa
Verde Claro - Estacionamiento
Azul/Blanco - NO UTILIZADO
Azul/Rosa - VSS
Gris - NO UTILIZADO
Gris/Negro - NO UTILIZADO
Blanco - NO UTILIZADO
Blanco/Negro - NO UTILIZADO
Púrpura - NO UTILIZADO
Púrpura/Negro - NO UTILIZADO
PANTALLA TÁCTIL DE
HVAC (TRASERA)
CONECTORES DE LADO DEL AUTO
A TIERRA DEL CHASIS
Conectar al arnés del Airbag/
Peligro ubicado en la parte
superior del panel central.
CHASIS RADIO

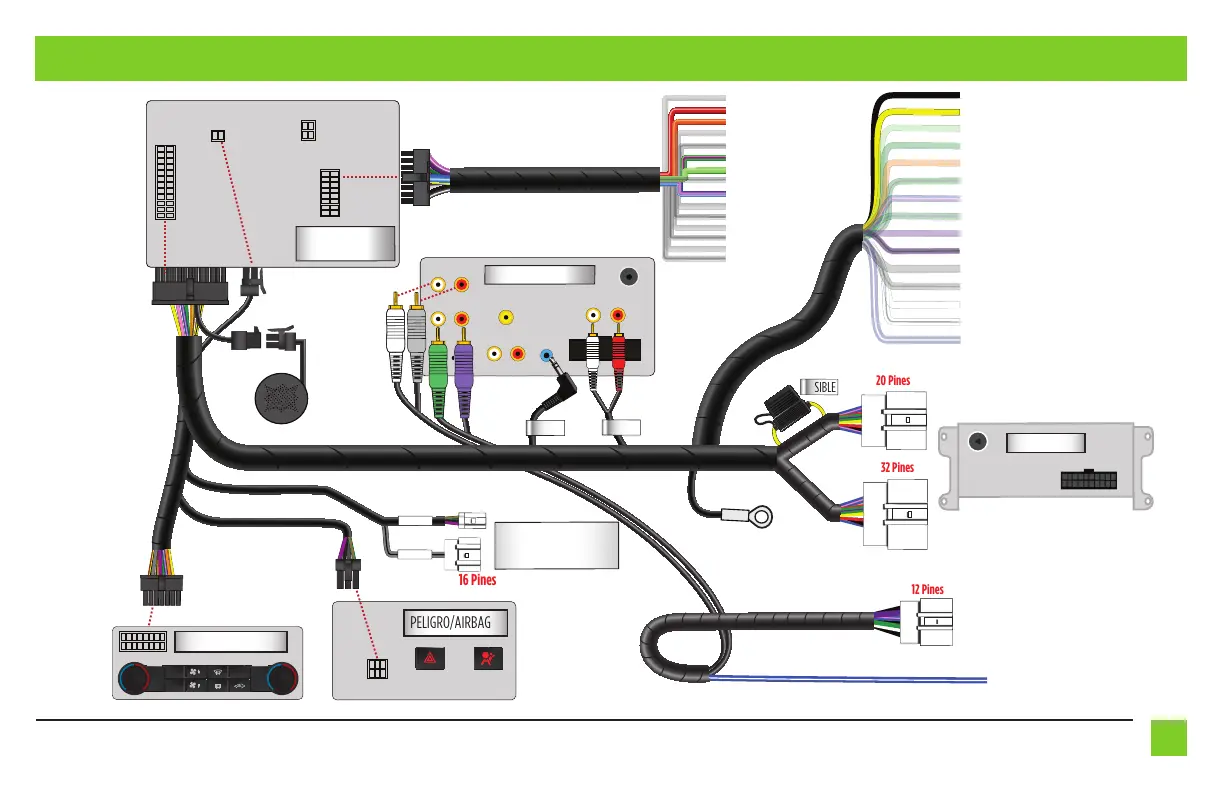

MODELOS AMPLIFICADOS Y SIN NAV 2008-2013 (LD-NIS2)
