10
386.257.1187
|
MetraOnline.com

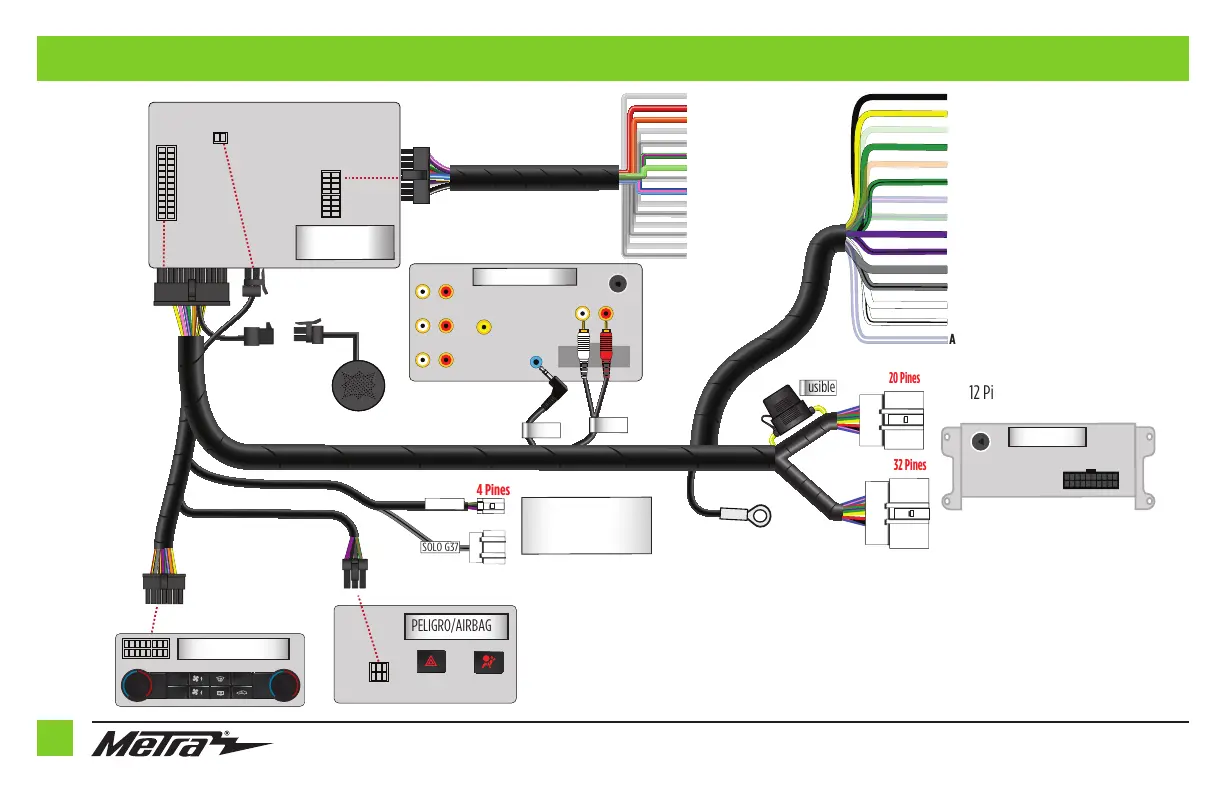

MODELOS SIN AMPLIFICADOS Y SIN NAV 2008-2013 (LD-NIS2)
Frontal
Trasero
Sub
AUX-IN
Vista Trasera
SWC
RADIO DE POSVENTA
LD-NIS2
NO AMPLIFICADO
ALTAVOZ EXTERNO
24 Pines
16 Pines
2 Pines
2 Pines
2 Pines
2 Pines
24 Pines
16 Pines
14 Pines
6 Pines
Fusible
Negro - Tierra
Amarillo - energía de la batería
Verde claro - Por determinar
Verde - Altavoz trasero izquierdo +
Naranja - TBD
Verde Negro - Altavoz trasero izquierdo -
Azul/Rosa - Por determinar
Verde/Púrpura - Por determinar
Morado - Altavoz trasero derecho +
Morado/Negro - Altavoz trasero derecho -
Gris - Altavoz delantero derecho +
Gris/Negro - Altavoz frontal derecho -
Blanco - Altavoz frontal izquierdo +
Blanco/Negro - Altavoz frontal izquierdo -
Azul/Blanco - SIN CONEXIÓN
AUX IN
3.5 MM
CONTROLADOR DE HVAC
14 Pines
6 Pines
PELIGRO/AIRBAG
A/C
OFF
MODE
SOLO G37
4 Pines
SOLO G37
12 Pines con RCA(s) no utilizados
20 Pines
32 Pines
16 Pines
CONECTORES AL LADO DEL COCHE
A TIERRA DEL CHASIS
*
A
B
C
A
C
B
(Las características de tu radio pueden variar)
LD-2NAVAMP
*
Conectar al arnés del Airbag/
Peligro ubicado en la parte
superior del panel central.
Marrón - NO USADO
Rojo - Accesorio
Naranja - Iluminación
Verde - NO USADO
Verde/Negro - NO USADO
Verde/Púrpura - NO USADO
Verde Claro - Estacionamiento
Azul/Blanco - NO USADO
Azul/Rosa - VSS
Gris - NO USADO
Gris/Negro - NO USADO
Blanco - NO USADO
Blanco/Negro - NO USADO
Púrpura - NO USADO
Púrpura/Negro - NO USADO
PANTALLA TÁCTIL DE
HVAC (TRASERA)
CHASIS RADIO
